ロー・プロファイル対応のグラフィックカードとは

スリム型のデスクトップには、ロー・プロファイル対応というスリムなグラフィックカードが搭載されます。標準型よりもボードの高さが半分ほどでコンパクトです。金属部分(ブラケット)の長さが異なります。

スリムPCには、ロー・プロファイル対応のグラフィックカード

デスクトップPCのタイプには、リビングPCのような特異なタイプを除けば、スリムタワー型とタワー型(ミニタワーやミドルタワー/フルタワーなど)の2つがあります。タワー型では標準サイズのグラフィックカードが搭載できますが、スリムタワー型ではサイズの制約があるため、ロー・プロファイル対応が必須となります。

ロー・プロファイル対応
写真の通り、スリム型とミニタワー型では幅が違います。

ロー・プロファイルか否か
ブラケット(金属プレート)の幅が違うので、ロー・プロファイルか否か一目瞭然。

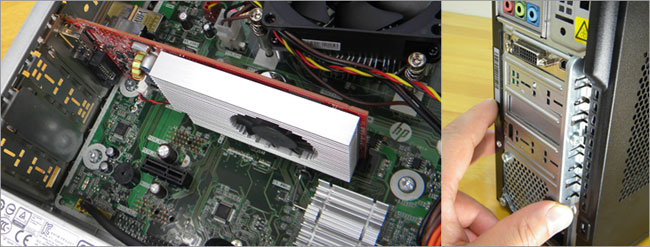

搭載例
ロー・プロファイルのグラフィックカード搭載例

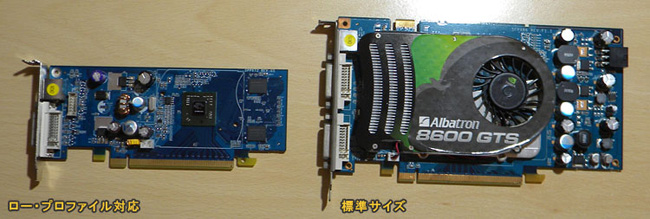

サイズ対比
ロー・プロファイル対応のグラフィックカードと、標準サイズ(ローエンド)とのサイズ対比

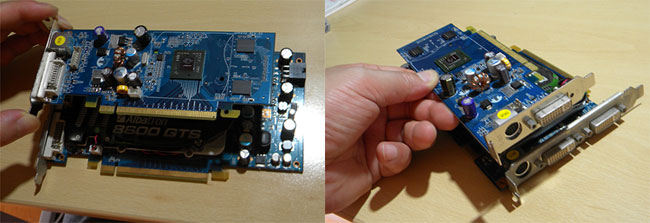

ロー・プロファイルのグラフィックカード
重ねてみたときのサイズ対比。

ブラケットを交換
ロー・プロファイル対応ではブラケットを交換できるので、標準タイプのグラフィックカードとして扱うこともできます。ロー・プロファイルのグラフィックカードは基板面積が小さいため、ローエンドタイプの製品しかありません。よって、スリム型PCもローエンド機が多くなります。

ロー・プロファイルのブラケットに交換してみよう!

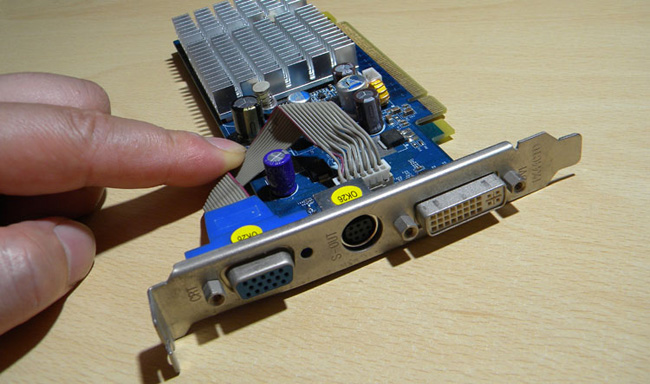

両対応のためブラケットが標準タイプロー・プロファイル対応のグラフィックカードを購入した際、両対応のためブラケットが標準タイプの場合があります。これをスリムPCに搭載するなら自身でブラケットを交換します。

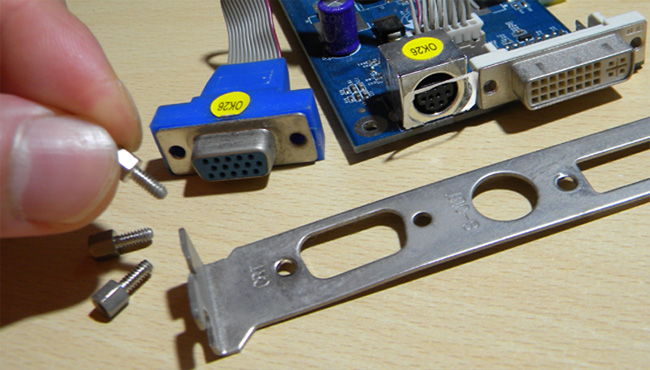

ブラケット六角ネジを外せば簡単にブラケットが外せます。

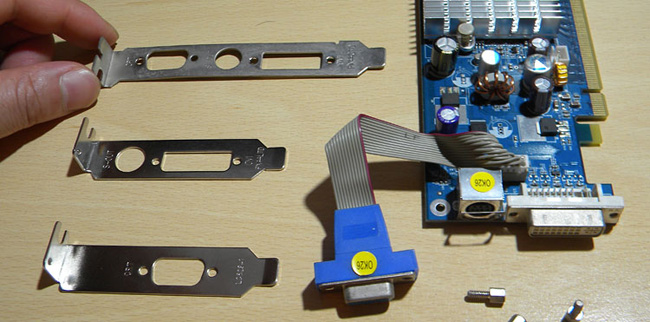

2種類のロー・プロファイル用ブラケットが付属このグラフィックカード製品には、2種類のロー・プロファイル用ブラケットが付属していました。標準サイズのブラケットでは、「VGA端子、S端子、DVI端子」が1スロットで収まりますが、ロー・プロファイル用では1スロット分で「S端子、DVI端子」、または「VGA端子」のみとなります。

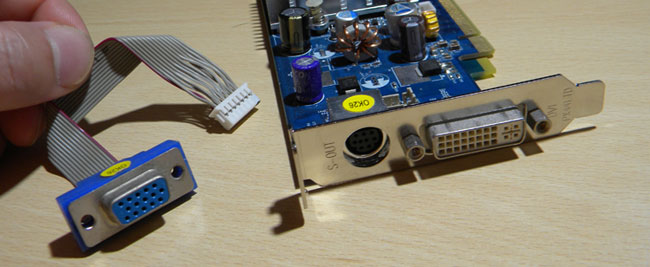

VGA端子はコネクタ「S端子、DVI端子」のロー・プロファイル用ブラケットを装着した様子。VGA端子はコネクタから引き離します。

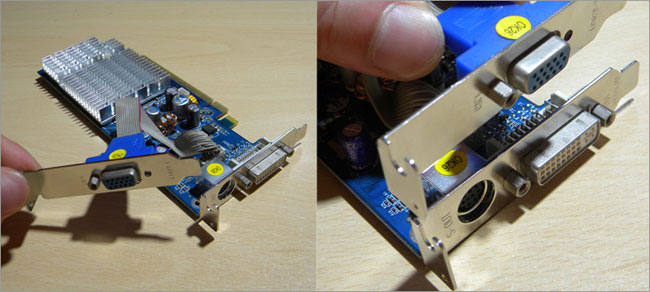

2スロットで対応もしも、「VGA端子も必要だ」というなら、ブラケットを装着して2スロットで対応することになります。

イレギュラーな例:スリムPCに大型グラフィックカードを搭載

2012年1月の発売のAlienware X51をレビューした。デザインチェック
極めて稀な例ですが、スリムPCに大型グラフィックカードを搭載するモデルが存在します。。
※製品写真は、DELL Alienware X51

Alienware X51のACアダプタは330W
どう見ても標準サイズのグラフィックカードが搭載できるとは思えませんよね。

Alienware X51の構造、どのようにGPUを搭載?
グラフィックカードの装着が特殊です。標準サイズといっても幅を取るハイエンド・グラフィックカードです。

GeForce GTX 660とAlienware X51
横置きに搭載することでスリム筐体に収めています。しかし、横置きではマザーボードに直接装着できません。そのため、マウンタについている中継コネクタを介して装着される構造です。こういう構造ができるのは、メーカーPCならでは。
