VGA端子、DVI端子、HDMI端子、DisplayPort端子など

パソコンのディスプレイ端子

液晶モニタの購入ガイド-水平モニタ入力端子には、アナログ式ではVGA端子、デジタル式ではDVI端子、HDMI端子、DisplayPort端子があります。ここでは現在、主流になっているこれらの端子を紹介します。

なお、2017年時点、本格的な普及はこれからですが、モニタ入力にUSB Type-C端子を装備したディスプレイ製品も登場しています。ケーブル1本で「映像、音声、USB信号」を転送し、さらに給電が可能。規格としては数珠つなぎ(デイジーチェーン)でその他の周辺機器との接続が可能となります。主流となっている上記ディスプレイ端子も、いつかはUSB Type-C端子に置き換わっていくかもしれません。USB Type-C端子については、シリアルバス規格で解説。

DELLクーポン情報!

【 2022年5月22日時点 】

★Alienwareノートの一部モデルに、24%オフ クーポン。★そのほか、17%~23%オフ クーポンの対象モデル多数あり!★8年連続世界シェア1位!DELLモニタがオンライン・クーポンで最大20%オフ!

クーポンコード掲載はこちら ⇒ 【DELL公式】 お買い得情報ページ

映像入力端子は、デジタルが主流

アナログのVGA端子だと画質の劣化が見られるため、デジタルがすでに主流となっています。インテルやAMDは、2015年にはVGA対応を終了すると発表。2013年には、HDMI端子とDisplayPort端子のデジタル接続が主流となっています。HDMI端子は家電に見られる映像コンテンツ向けなので、オフィス色の強い製品ではHDMI端子を省いてDisplayPort端子を採用するケースがみられます。DVI端子はデジタル式の先駆でしたが、コネクタサイズが大きく、淘汰されつつあります。

DVI端子【Digital Visual Interface】

DVI-D (デジタル専用)
DVI-D

DVI-D (デジタル専用)
DVI-I

DVIはデジタル式の映像端子(1999年登場)。デジタル転送なのでデータの劣化がほとんどない。デジタル出力できるDVI端子には「DVI-D」と「DVI-I」の2タイプある。例外として「DVI-A」はデジタルではなく、コネクタをDVI端子にしたアナログ式である。このように3通りあり、適切なDVIケーブルを使わないと転送に影響があるので、コネクタのピンや形状をチェックしよう。

後発のHDMI端子やDisplay Port端子には音声信号や著作権保護信号の転送もできるが、DVIではできない。基本は映像のみの出力。※まれな例として、DVI / HDCPであれば、著作権保護信号に対応する。

シングルリンク対応では、フルHD(1920 × 1080 / 1920×1200)までの解像度。WQHD(2560 × 1440)などそれを超える解像度では「ディアルリンク対応」が必要。

コネクタ形状

DVI-D (デジタル専用)

DVI-D
「DVI-D」はデジタル専用の端子。DVIだけの表記がされている場合、DVI-Dというのがほとんど。(DVI-Iよりもこちらがメインで使われている)。モニタ側がDVI-IであってもDVI-Dケーブルで接続すればよい。※写真:左はメス、右はオスのコネクタ形状

DVI-I (アナログ・デジタル兼用)

DVI-I
「DVI-I」はアナログ・デジタル兼用(※I=Integratedの頭文字)。DVI-I のアナログ信号はVGAと互換性を持つ。変換コネクタを使用することでアナログ端子(VGA)のモニタとつなぐこともできる。

DVI-Iケーブルは片側が「横棒+4ピン」の構成になっている。そのため、横棒だけのDVI-Dのメス側に挿すとピンを傷めるトラブルが多い。(横棒の長さも違う)。ゆえにDVI-Iケーブルを見かけることがなくなってきた。DVI 接続にはデジタルが一般的なので、DVI-D ケーブルを使うのがほとんど。※写真:左はメス、右はオスのコネクタ形状

DVI-A (アナログ専用)

DVI-A

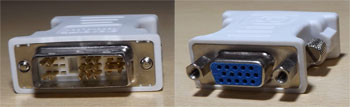

「DVI-A」はコネクタ形状を合わせているのでDVI-I 端子に接続できるが、あくまでVGAと同じアナログ転送である。ほとんど使われていない。※写真は、DVI-I ⇒VGA変換コネクタ。本来ピンの数は少ないが、DVI-Iのピン数をそのまま流用しているコネクタもある。

シングルリンクと
デュアル リンク

Dual Link-DVI(デュアル リンク)について

4K(3840 × 2160)やWQHD(2560 × 1440)のような、フルHD(1920 × 1080 / 1920×1200)を超える高解像度のモニタには、Dual Link-DVI(デュアル リンク)の対応が必要。言うまでもなく、パソコン側(グラフィック)のデュアルリンク対応も必須である。

DVIおよびHDMIは、TMDS方式という方法でデジタル信号を伝送しており、この信号の伝送路をTMDSリンクという。この伝送路を2本用意したものが「デュアルリンク」で、従来の1本が「シングルリンク」である。シングルリンクでは、解像度WUXGA(1920×1200)までの出力となる。

DVI-D デュアルリンク対応
DVIケーブルにも「デュアルリンク対応」と、「シングルリンク」のタイプがあり、ピンの数が違う。解像度1920×1200まではどちらでもOK。それを超える解像度では、2本の伝送路を持つ「デュアルリンク対応」が必要となる。後発のHDMIケーブルやDisplay Portケーブルは、このような高解像度モニタに対応済み

備考 DVI-A
HDMI変換コネクタを使えば、DVI端子からHDMIケーブルで接続でき、デジタル転送が可能。ただし、HDMIが持つ機能をすべて引き継げるわけではないので、例えば音声出力はできない。また、PC環境によって著作権保護の制御信号がうまく転送できないなどのトラブルがある。変換はお勧めできない。

HDMI端子 【High Definition Multimedia Interface】

HDMI端子

HDMI端子は「DVI」 をベースに設計されたデジタル入出力規格。1本のケーブルで「映像・音声・著作権保護の制御信号(DRM・HDCP等)」を転送できる。

PCでも使われるが、本来はデジタル家電向けのインターフェース。PCを液晶テレビに出力するときにも役立つ。デジタル機器メーカーはHDMI規格の開発元に高い使用ライセンス料(ロイヤリティと年会費)を払わなくてはならないため、生産コストが上がる。初期の頃よりは値下げしたらしいけど。

HDMIサイズ
HDMI端子(標準のタイプA)、Mini HDMI端子(タイプC)、Micro HDMI端子(タイプD)
※これ以外にも異なるコネクタサイズの規格がある。

HDMIはバージョン1.0から始まり、バージョンアップを繰り返している。内容は「転送速度アップ、機能追加、高解像度の対応」など。互換性は維持されている。3D映像の出力にはHDMI 1.4以上が必要。

HDMIバージョン

HDMI 1.0

2002年登場。伝送速度 4.95Gbps1080p(1920×1080)に対応 。

HDMI 1.1

2004年登場。ドルビーデジタル・DTS音声、DVD Audioに対応。

HDMI 1.2

2005年登場。PCモニタへのHDMI 接続に対応。
HDMI 1.2aで、CECの対応。(ビエラリンクなどの制御信号コントロール機能)

HDMI 1.3

★2006年登場。次世代HDMIともいえるバージョンアップ。
伝送速度 10.2Gbps で、帯域が従来の2倍となる。
1440p(2560 × 1440)に対応。Mini HDMIの登場。
24bit(8bit × 3)フルカラーを超える色深度、30 bit、36 bit、48bit(Deep Color)に対応。
S/P DIFで転送できないドルビーTrueHDやDTS-HDマスターオーディオ規格も転送可能。

HDMI 1.4

2009年登場。
4K(3840 × 2160)対応 ※30p(1秒間に30フレーム )
4096 × 2160に対応 ※24p(1秒間に24フレーム )

3D映像(3D立体視)の出力に対応 = リフレッシュレート120hzの液晶モニタと接続可。
HDMI HEC追加で、Ethernet(イーサーネット)の転送機能。Micro HDMIの登場 。
HDMI 1.4aにて、3Dフォーマットにトップアンドボトム方式を追加。

HDMI 2.0

2013年登場。4K(3840 × 2160)で、60pに対応。アスペクト比 21:9に対応。
伝送速度 18Gbps に対応。
2015年のHDMI 2.0aで、一般的な液晶モニタよりも忠実な色彩を表現する高画質技術HDR(ハイ・ダイナミック・レンジ)に対応

(派生規格) ワイヤレス HDMI

有線のHDMIとは別物。無線でHDMI相当の役割を成す。規格にはインテル WiDi(ワイヤレス・ディスプレイ)などがある。

HDMIケーブル

HDMIケーブルのカテゴリ

HDMIケーブルには厳密な規格化がされていなかったので、その対応度はまばら。そのため購入する時は目安に、記載されている「HDMIのバージョンまたは、HDMIケーブルのカテゴリ」をチェックするといいでしょう。(※帯域が従来の2倍になったHDMIバージョン1.3が大きな節目
将来性を考慮して「High Speed HDMI ケーブル」を購入するのがお勧め。

Standard HDMI ケーブル(カテゴリ1)

伝送速度試験で約75MHzにクリア。1080p(1920×1080)でも問題ないが、安定性を考えるとHigh Speed HDMI ケーブルのほうがよい。

High Speed HDMI ケーブル(カテゴリ2)

伝送速度試験で340MHzにクリア。1080p(1920×1080)以上の高解像度に対応。HDMI 1.3で策定された24bitフルカラーを超える色深度、30 bit、36 bit、48bit(Deep Color)に対応。 将来性も考慮すると、このHigh Speed HDMI ケーブルを選ぶべき。

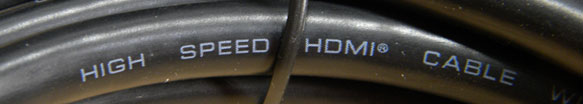

High Speed HDMI
ケーブルに印字されている場合もある

~カテゴリx with Ethernet (イーサーネット対応)

HDMI 1.4で規定されたEthernet(イーサーネット)の転送機能を使うなら、各カテゴリにwith Ethernet対応 の付加がついたケーブルが必要。非対応とはケーブルの構造が異なる。

Display Port端子

DP
Display Port

ミニDisplay Port
Mini Display Port

デュアルモードDisplay Port
デュアルモード
Display Port

DVI 端子の後継として、業界団体VESAが定めているデジタル式のディスプレイ端子。DVI 端子はサイズが大きいため、ノートパソコンなど小型の電子機器には搭載しづらく、小サイズの端子としてDisplay Port端子が登場。業界では「家電分野でHDMI、パソコン分野でDisplay Port」という位置づけで普及を進めている。

Display Port端子
特徴はHDMIと同じで、1本のケーブルから映像・音声・制御信号をデジタル出力。さらにHDMIより小型なのがメリット。もっと小型コネクタのタイプは、Mini Display Portと呼ばれる。

複数のモニタと接続するマルチディスプレイでは数珠つなぎが可能であり、DVIやHDMIよりも環境を構築しやすい。(例:PC⇒モニタ⇒モニタ⇒モニタ)。モニタ端子として後発であり超高解像度を考慮した規格なので、今後、HDMIやDVIでは対応できない解像度まで対応できる可能性がある。

Display Port
バージョン

バージョン1.0

2006年に策定。2.7Gbps × 4レーン(実効最大速度 8.64Gbps)

バージョン1.2

2009年に策定。5.4Gbps × 4レーン(実効最大速度 17.28Gbps)
周辺機器のデイジーチェーン(数珠つなぎ)に対応。

デュアルモードDisplayPortの追加。単なるコネクタ形状の変換で、DVI/HDMIのディスプレイと接続可能。(シングルモードDisplay Port では、アクティブタイプと呼ばれるコンバータが必要。)
※デュアルモードDisplayPortの場合は、マークの左に++が付く。(左の画像を参照)
※シングルモードDisplay Port もあるが、++が付かないので確認できる。

バージョン1.3

2014年に策定。8.1Gbps × 4レーン(実効最大速度 25.92Gbps)
無圧縮で8K解像度(30Hz)までをサポート。
ディスプレイストリーム圧縮すれば8K(60Hz)にも対応する。

USB Type-CのAlt Mode(オルトモード)

USB Type-CはUSB 3.1で制定された新しいコネクタだが、あくまでコネクタ形状とケーブルの規格であり、USB 3.1以外にディスプレイ出力としても使われる。USB Type-CにはAlt Modeという機能があり、USB Type-Cの帯域を利用して、HDMI、DisplayPortやThunderbolt 3などの異なる規格の信号も転送できる。

USB Type-CのAlt ModeDisplay Port 入力にUSB Type-C端子を採用しているディスプレイ製品の例。(Display Port のロゴが入っている)
USB3.1の機能と併用すれば、ケーブル1本で「映像、音声、USB信号」を転送し、さらに給電が可能。コネクタにUSB Type-Cを装備している機器を購入する時は、どの規格に対応しているのかチェックする必要がある。

Thunderbolt 3USB Type-Cコネクタを採用しているThunderbolt 3。(稲妻矢印のマークがThunderbolt 3)
Thunderbolt 3では、USB Type-Cコネクタが正式となっている。

アナログ端子 (廃止の傾向にある)

VGA端子
VGA端子

VGA端子(別名:D-Sub15ピン / アナログRGB)

VGAはアナログ式の映像端子。もともとアナログ機器であるCRT(ブラウン管)モニタ用を想定していた規格。PCはデジタルなのでD/A(デジタル/アナログ)変換の伝送となる。

デジタル機器である液晶モニタで用いた場合、信号の経由は「デジタル信号(PC)→アナログ変換→(ケーブルではアナログ信号が通る)→デジタル変換(液晶モニタ側でA/D変換)」となる。D/A変換からA/D変換を行うため、もとのデジタル信号のままにならず歪みが生じ、デジタル転送よりも画質が悪くなる。

VGA端子はかつての主流だったが、市場はデジタル式へと移行している。フルHD(1920×1080)解像度の出力は可能。マザーボードやグラフィックカード次第だが、規格自体は2,048 × 1536にも対応できる。

アナログのS端子
S端子

アナログ端子コンポジット
コンポジット端子

S端子とコンポジット端子(アナログ)

アナログテレビやVTRなどで用いられるアナログ映像端子。一部、古いグラフィックカードに装備されている場合もある。扱えるのはSD画質で、HD画質以上には対応していない。コンポジット端子よりもS端子のほうが劣化の少ない出力ができる。ちなみにSはセパレートの頭文字。

パソコン市場では姿を消しつつあるが、DVDレコーダーといった家電や、昔の家庭用ゲーム機などパソコン以外の所で使われる。コンポジット端子はもっぱらアナログ家電との接続用。
