ビジネス向け！拡張性とレガシーポートが充実！ハイパフォーマンスミニタワー

DELL OptiPlex 7071 デスクトップ レビュー

2019年9月発売！CoffeeLake Refresh・第9世代Coreプロセッサを搭載するミニタワー！OptiPlex 7071をレビューする。規制モデル名はD28M。製品マニュアル等ではOptiPlex 7071 Tower とも呼ばれている。メモリ、ストレージ、拡張スロットでは比較的充実しており、ミニタワーながら拡張性が高い。またNVIDIA GeForce RTX 2080などが搭載できるなど、ハイパフォーマンス構成が可能。

標準オンボード端子に最新の高速インターフェースである、USB Type-C端子（USB3.1-Gen2 対応）を装備。さらにシリアルポート、PS/2ポート、PCIバススロットなど、レガシー・インターフェースを未だに実装しており、古い環境にも対応するビジネスモデルらしさがある。電源ユニットは構成により総出力が異なり、460Wまたは260W電源となっている。いずれも変換効率で優秀とされる80PLUS BRONZE認証の電源。

公称寸法は、幅: 169 mm × 奥行き: 301 mm　× 高さ: 367 mm 。 DELL公称の最小重量は 約9.11kg。スリットをデザインした特徴的なフロントパネル。PC筐体では工具レスでメンテナンスできる箇所が多い。

デメリットとしては次の項目が挙げられる。電源ユニットが専用タイプで換装不可、空冷システムが必要最低限の印象、SDカードスロットがオプション、第9世代Core（Kシリーズ）が選択できてもチップセット（Q370）の制限でオーバークロックは不可である。

手元のOptiPlex 7071実機における構成とベンダーを紹介。チップセットはQ370。この実機ではCore i5-9500を搭載。単体GPU（グラフィックカード）にはGeForce GTX 1660 6GB GDDR5を搭載しており、OptiPlex 7071構成の一例として紹介する。複数の構成販売およびカスタマイズ販売のため、同一製品でも差異があることに留意されたし。

メモリスロットは4基あるが、この実機では8GB DDR4メモリを1枚搭載。拡張スロットでは4基あり、「PCI Express x1、PCI Express x16、PCIバス、PCI Express x16（伝送はx4）」を実装している。

SATAストレージでは3.5インチベイ1基、2.5インチベイ2基あり、実機では3.5インチの1TB HDDを搭載。ストレージ用のM.2スロット（PCI Express）は2基あり、Type2230、Type2280・2230兼用を各1基ずつ実装。ただしこの実機ではNVMe SSD未搭載の状況。ウルトラスリム光学ドライブではHL（日立LG）GU90Nを搭載。

有線LANではインテル l219-LMなので、ギガビット・イーサネット・コントローラー (1GbE) である。また、LAN用M.2スロットの無線LANカードに選択肢があるが、この実機では非搭載の状況。当サイトのページでは、この実機の状況説明になるので、あくまでOptiPlex 7071の一例である。

2020年3月論評 CoffeeLake- Refresh

構成：今回レビューした、DELL OptiPlex 7071 Windows 10 Home （64bit） 第9世代 Core i5-9500 （6コア/6T、9MBキャッシュ、3.0GHz / 最大 4.4GHz）　TDP 65W 【統合：UHD グラフィックス630 】 8GB DDR4メモリ （2666MHz） NVIDIA GeForce GTX 1660 6GB GDDR5 1TB HDD（3.5インチ SATA）

※2020年3月1日時点のレビュー。本製品の発売日は2019年9月24日である。

CoffeeLake Refresh対応！レビュー時点のカスタマイズ例

OptiPlex 7071では、CoffeeLake（第8世代Coreプロセッサ）から続くQ370チップセットを採用。主にビジネスモデル向けのチップセットなので自作ユーザーではあまり馴染みのないものだろう。そしてアーキテクチャの互換性により2018年10月に登場した「CoffeeLake Refresh」のCPUを搭載している。ブランドは第9世代Coreプロセッサとなる。CPUソケットは同じくLGA1151。CoffeeLakeからCPUの脆弱性に対しハードウェア的な対策が施されたというが、何が大きく変わったのか実ははっきりしていない。プロセスルールはCoffeeLakeと同じく14nm++。

レビュー時点では、OptiPlex 7071では以下の構成が可能となっている。注意事項としては、オーバークロック向けの第9世代Core（Kシリーズ）が搭載可能となっているが、Q370チップセットの機能制限によりオーバークロックはシステム上で不可である。そもそも、冷却システムがオーバークロックに適していない。Kシリーズを選んでもTDP（熱設計電力）が上がるだけで、わざわざ選ぶ必要性を感じない。

※調査時点における情報である。一部情報は時期により異なる場合もある。
※複数の既存構成（パッケージ）から選び、そこからパーツ変更できるが、構成ごとに制限がある。

第9世代CoreCoreプロセッサ

• 第9世代 Core i3-9100
  4コア/4T、6MBキャッシュ、3.6GHz / 最大 4.2GHz）　TDP 65W　 【UHD グラフィックス630 】
• 第9世代 Core i3-9300
  4コア/4T、8MBキャッシュ、3.7GHz / 最大 4.3GHz）　TDP 62W　 【UHD グラフィックス630 】
• 第9世代 Core i5-9500
  （6コア/6T、9MBキャッシュ、3.0GHz / 最大 4.4GHz）　TDP 65W　 【UHD グラフィックス630 】
• 第9世代 Core i5-9600
  （6コア/6T、9MBキャッシュ、3.1GHz / 最大 4.6GHz）　TDP 65W　 【UHD グラフィックス630 】
• 第9世代 Core i7-9700
  （8コア/8T、12MBキャッシュ、3.0GHz / 最大 4.7GHz）　TDP 65W　 【UHD グラフィックス630 】
• 第9世代 Core i9-9900
  （8コア/16T、16MBキャッシュ、3.1GHz / 最大 5.0GHz）　TDP 65W　 【UHD グラフィックス630 】

第9世代Core（Kシリーズ）

• 第9世代 Core i7-9700K
  （8コア/8T、12MBキャッシュ、3.6GHz / 最大 4.9GHz）　TDP 95W　 【UHD グラフィックス630 】
• 第9世代 Core i9-9900K
  （8コア/16T、16MBキャッシュ、3.6GHz / 最大 5.0GHz）　TDP 95W　 【UHD グラフィックス630 】

アーキテクチャ解説 【 CoffeeLake Refresh設計　※2019年～ 】

グラフィック構成

• 単体GPUの搭載なし　※各CPUの内蔵グラフィックが使われる（UHD グラフィックス630）
• AMD Radeon RX 550, 4GB
• AMD Radeon RX 550 4GB × 2枚構成
• NVIDIA GeForce GTX 1660 6GB GDDR5
• NVIDIA GeForce RTX 2080 8GB

解説 【 グラフィック専用のチップである単体GPUとは 】

拡張性

• DDR4 メモリスロットを4基実装
• ストレージ用のM.2スロット（PCI Express）は2基あり、
  Type2230、Type2280・2230兼用を各1基ずつ実装
• 2.5 インチHDDベイ×2基、3.5インチHDDベイ1基
• 拡張スロットでは4基実装
  PCI Express x1、PCI Express x16、PCIバス、PCI Express x16（伝送はx4）。
• ウルトラスリム光学ドライブはオプション

※レビュー時点での調査では最大メモリ128GB（32GB×4枚）。HDDベイではDELLで搭載しないとマウンタが付属しない模様。搭載できる最大容量はDELLサイトにて要確認。

OptiPlex 7071のPCケース・デザイン

デザイン及びインターフェースの紹介となるが、いくつかオプション要素があるのですべてが標準搭載ではない。一例として参考にされたし。まず前面のデザイン。ウルトラスリムの光学ドライブを搭載し、右側に電源ボタンやオンボード端子を配置。装備インターフェースの詳細は後ほど解説。

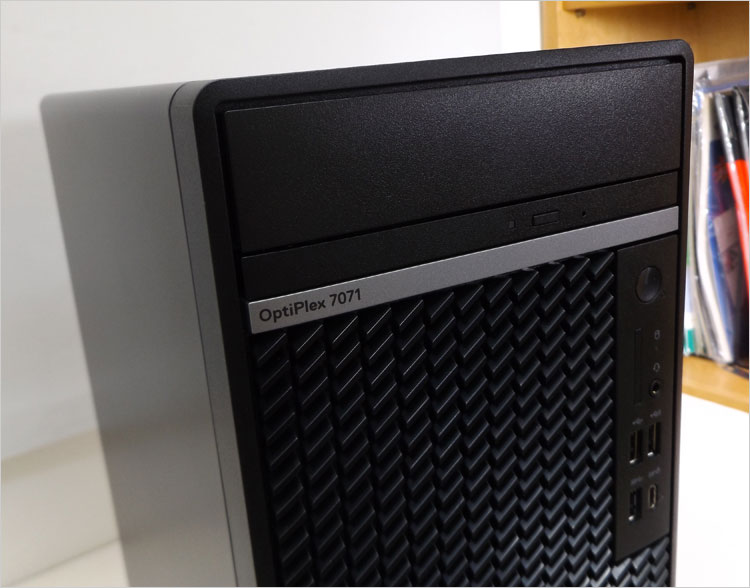

上部では5.25インチの光学ドライブ用に見えるが、専用マウンタを使った3.5インチHDDベイとなっている。その下段に光学ドライブ（9.5mmのウルトラスリム）を配置。

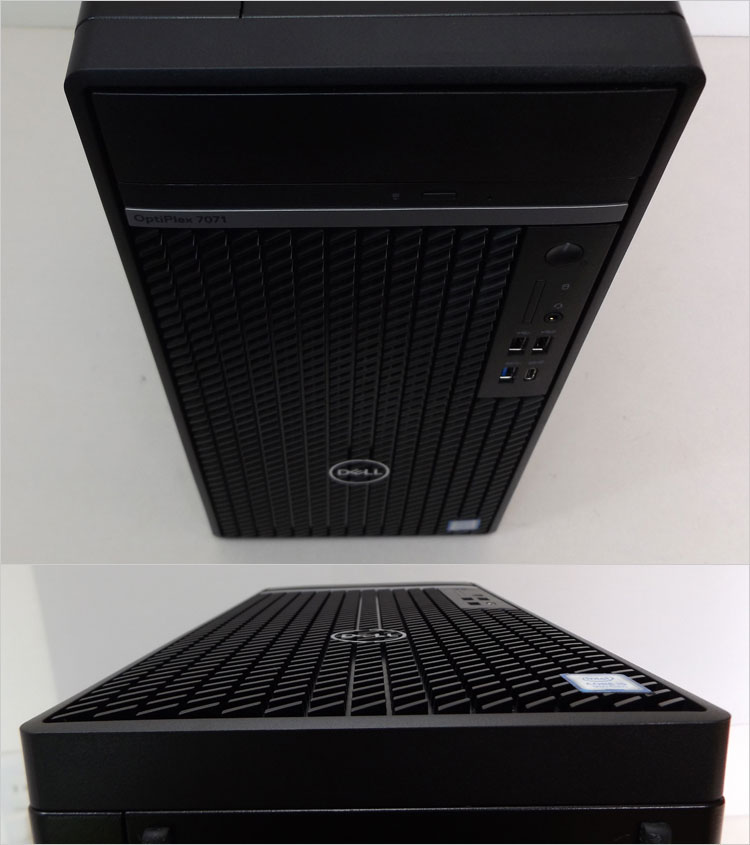

大部分はスリットのデザインとなっており、斜めから見ると無数の突起で構成された複雑な形状。

複雑な形状ながら、配置されたDELLロゴの様子。

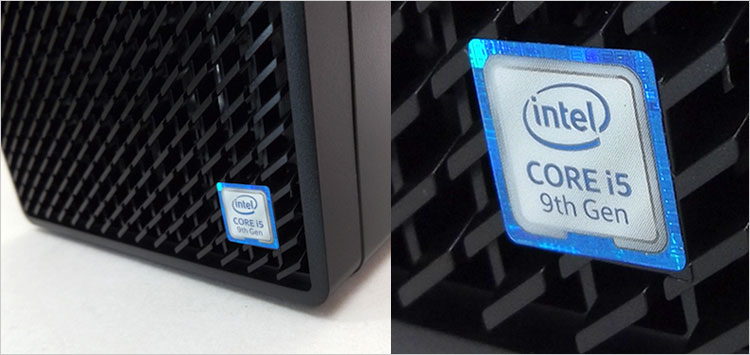

右下の「インテル入っているシール」の貼付。このOptiPlex 7071実機では第9世代 Core i5-9500搭載。

フロントパネルを開けた様子

フロントカバーを開けた様子。スチール筐体でも前面には無数のスリットがある。

フロントカバーを開けるのは、専用マウンタで搭載された3.5インチHDD、および光学ドライブの着脱時のみ。

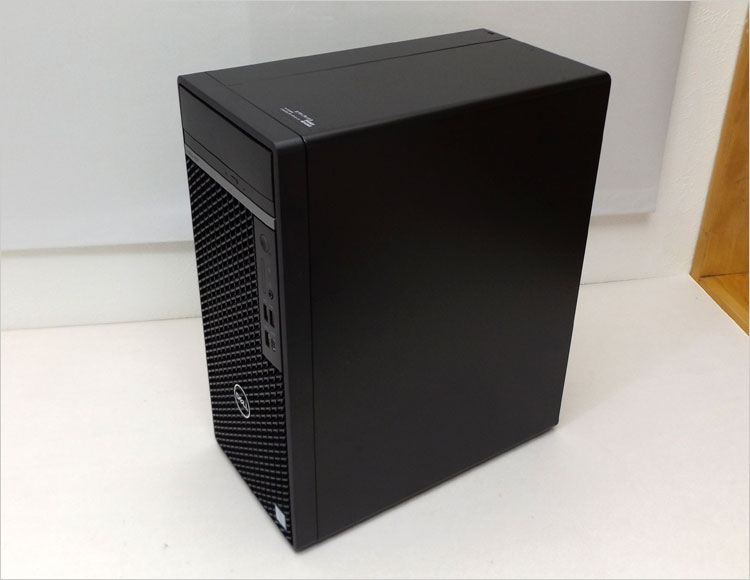

右側面

右側面には通気孔なし。ロゴのプレス加工もなし。

背面および左側面

背面および左側面。左側面にも通気孔がなく、エアーフローは前面から後方へ突き抜けるスタイル。背面・排気ファンの位置には4箇所、緩衝用ゴムが確認できる。

背面上部の窪みは、持ち運びの際に利用できるリフト・ポイントになっている。

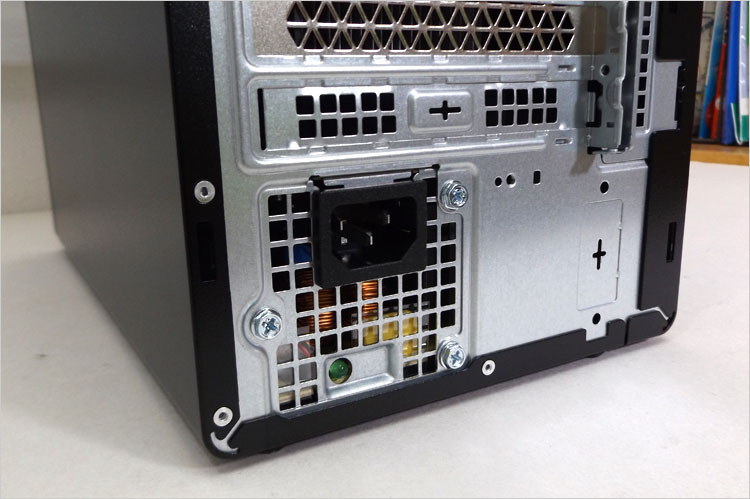

底面下部にはメーカー専用の電源ユニット（460W）を搭載。低スペック構成では260Wになるらしい。

左側面は内部開放のためのサイドパネルとなっており、リリースラッチをスライドすることでロックが解除され、内部にアクセスできる。

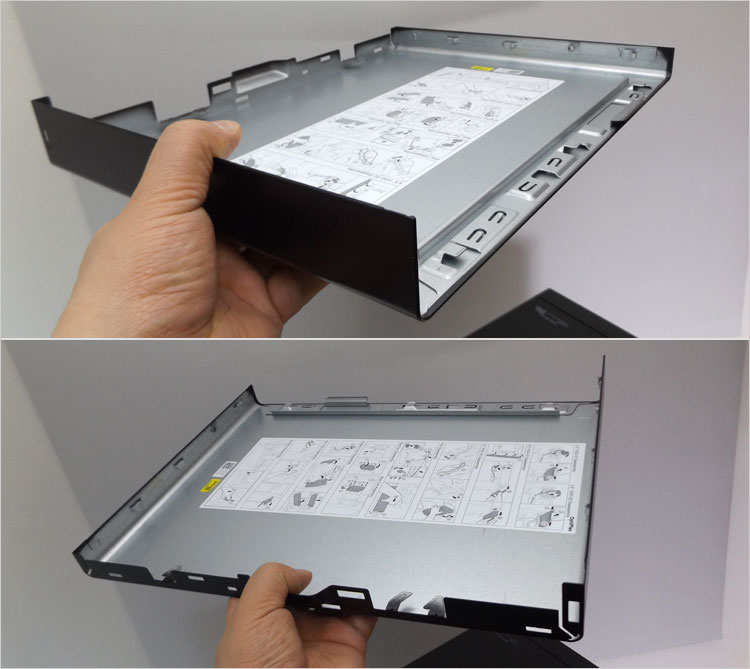

左側面パネルは一枚板を加工した簡易な構造。内部メンテナンスに必要な作業工程では、パネル裏側に貼られたマニュアルを見れば概ね理解できる。

天井面と底面

天井面の様子。左側面パネルが折れ曲がってやや天井面に掛かっているため、筋目が見える。

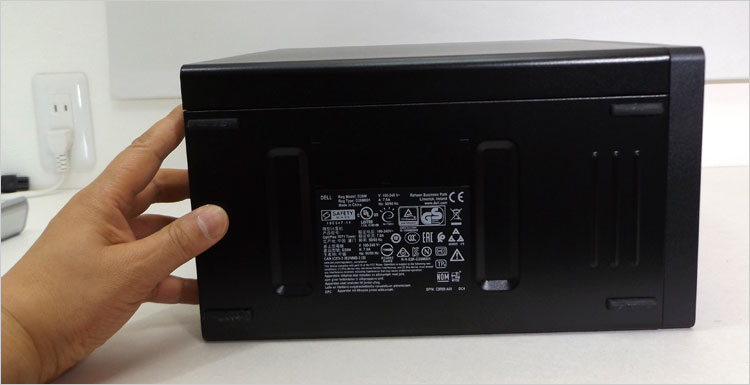

底面では4箇所にスタンドゴムを配置。仕様ラベルの記載もある。

OptiPlex 7071の、装備インターフェース詳細

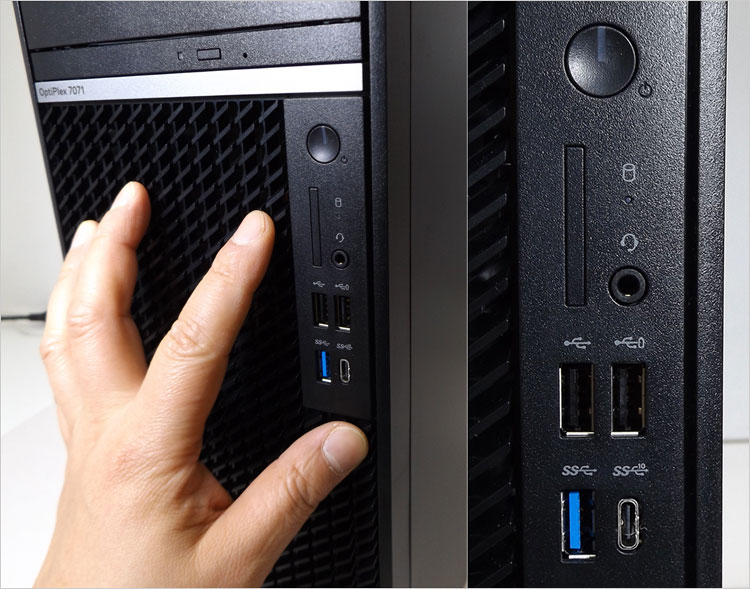

前面では右端に、電源ボタン、ヘッドフォン / マイク端子、USB2.0端子×2基（一つはPowerShare対応）、USB3.1-Gen1 端子、USB Type-C端子（高速のUSB3.1-Gen2 対応、およびPowerShare対応）を配置。SDカードスロットはオプション搭載となっており、このOptiPlex 7071実機では非搭載構成のため塞がれている。

背面の実装オンボード端子では、ライン出力、Display Port 端子×2基（実機ではグラフィックカード搭載なので使用しない）、シリアルポート、PS/2ポート、USB3.1-Gen1 端子×4基、USB2.0端子×2基、ギガビットイーサーLAN端子を装備。

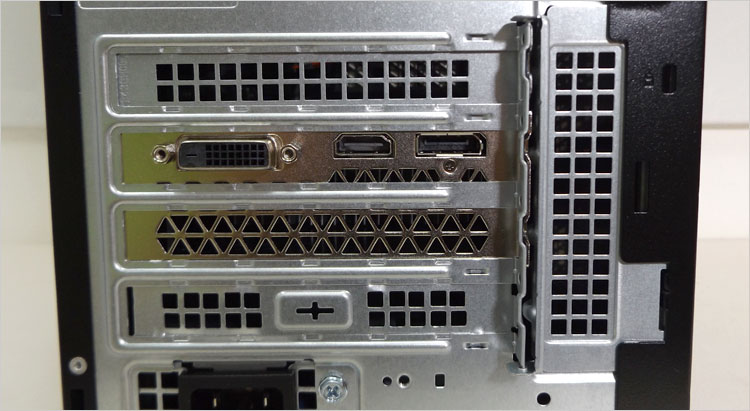

グラフィックカード：GeForce GTX 1660 6GB GDDR5を搭載したときのディスプレイ出力は、DVI端子、HDMI端子、Display Port 端子となっている。搭載では2スロット分のスペースを占有する。

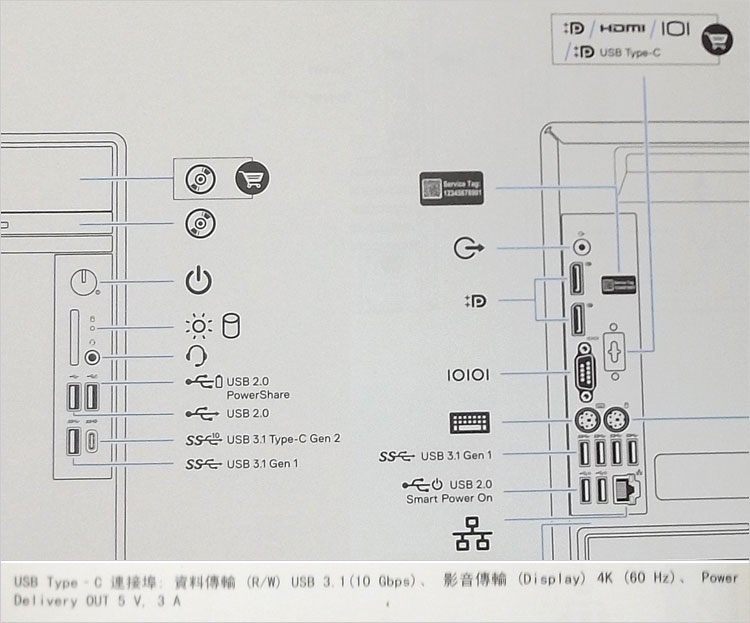

付属のクイックスタートガイドによる装備端子の説明。オンボードにあるDisplay Port 端子×2基では、「デュアルモード Display Port」とある。中国語で記載された注釈を見ると、USB Type-Cでは「4K-60Hzのディスプレイ出力、Power Delivery対応」としているが当方では未検証。何かPower DeliveryとPowerShareを一緒にしている感じがある。

付属していたキーボード＆マウス

付属していたのはKB216 シリーズの有線キーボード（リンク先に詳細レビュー）。

マウスではMS116tシリーズ。梨地の表面加工で非光沢ベースの落ち着いたデザイン。左右クリックボタンとホイールだけのスタンダードマウス。標準的なサイズと思われる。（MS116tシリーズの詳細レビュー） 。「マウス なし」という構成も見られるため、標準付属とは言わないでおこう。購入の際はDELLサイトにて要確認。

OptiPlex 7071の内部構造

サイドパネルを外し、OptiPlex 7071の内部構造をチェック。

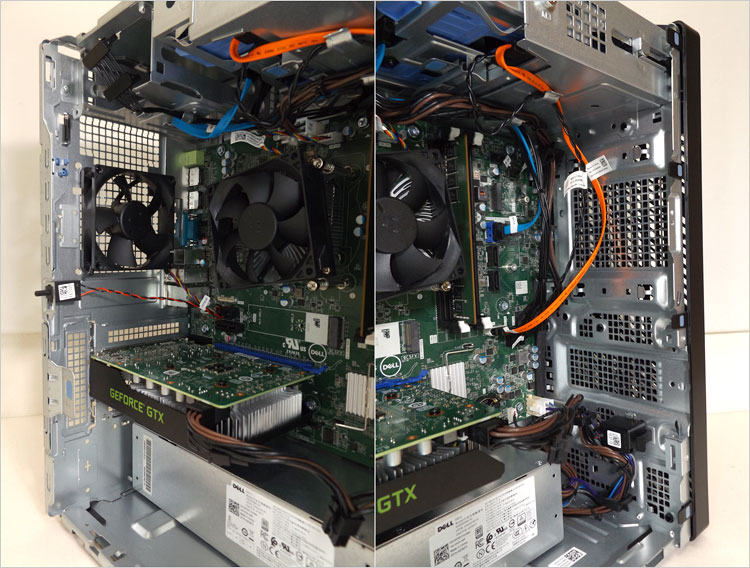

内部前方には吸気ファンなし。後方に排気用の8センチ角ファンを搭載。ファン8センチとは小型で大した冷却システムではなく、必要最低限という印象。第9世代Core（Kシリーズ）は、むしろ選ばないほうがいいと思う。

実機では構成により総出力460Wの電源搭載。ATX規格ではなくDELLの専用電源のようだ。メイン出力となる+12V系統は4つあり、それぞれ最大18Aである。ただしVA1とVA2の合計ではMAX18Aまでとある。スタンバイにも+12Vを使っているところに特殊性を感じる。何気に80PLUS BRONZEの電源を採用。

80PLUS BRONZEの電源とは

「80PLUS」とは、効率指標の共通規格。変換効率で優秀とされる基準は変換率80％であるが、「80PLUS認証」がついた電源ユニットであれば、それをクリアしている。（第三者機関による認証プログラムなので信用性が高い）。

※変換効率とは、「コンセントもとのAC（交流電流）から、PCで使うDC（直流電流）に変換したとき、どれだけ有効に変換できたか」の指数。例えば、変換効率70％なら、残りの30％は「変換時の電力」と熱としてPCに使われず消えている。80PLUSには以下のグレードがある。

グレード	負荷率20％の場合 （クリアすべく変換効率）	負荷率50％の場合 （クリアすべく変換効率）	負荷率100％の場合 （クリアすべく変換効率）
80PLUS Standard	80%	80%	80%
80PLUS BRONZE	82%	85%	82%
80PLUS SILVER	85%	88%	85%
80PLUS GOLD	87%	90%	87%
80PLUS PLATINUM	90%	92%	89%

負荷率20％、50％、100％のときの変換効率がチェックされる。やはり電源ユニットは負荷率50％のとき、変換効率が良い。80PLUS BRONZE以上は負荷率50％時の変換率が高く設定されている。 なお、電源ユニットならびに80PLUSにこだわるユーザーであれば、80PLUS BRONZE以上がトレンドとなっている。

【電源ユニットの変換効率とは～指標の共通規格！80PLUSとは】

SATAのドライブベイ

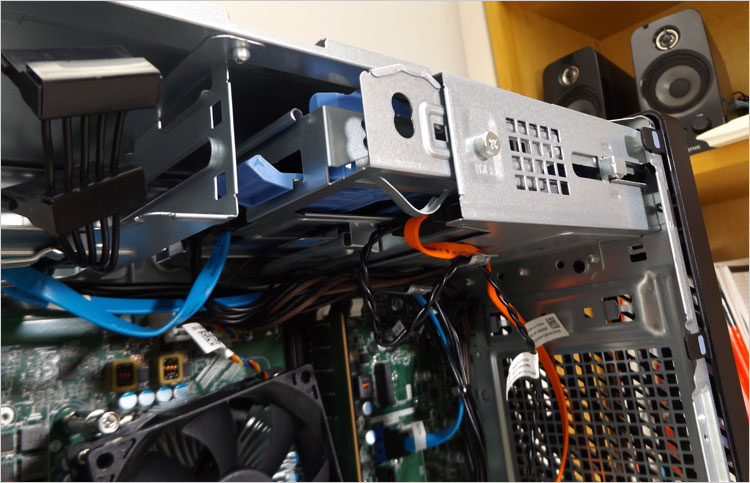

前方の上部。元々の設計は5.25インチベイなのだが、専用マウンタを使って3.5インチHDDを搭載している。その下にはウルトラスリムの光学ドライブを搭載。

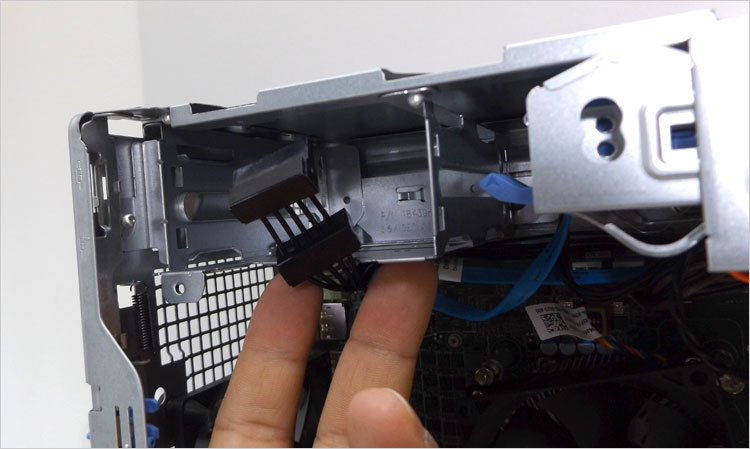

後方上部には2.5インチベイが2基。見たところ、専用マウンタを使ってスライド式の搭載になると思われる。今回のOptiPlex 7071構成では2.5インチドライブ非搭載のため、専用マウンタが付属していない。そのため自前での搭載では制限されてしまう。ただ、2.5インチSSDならば振動がないので、この空間に収めてしまうだけで問題なさそうだ。SATA電源コネクタはそのまま付属しているので、ドライブの固定以外では問題なし。

GeForce GTX 1660 6GB GDDR5の搭載

グラフィックカード（GeForce GTX 1660 ）を搭載したときの様子。6ピンの補助電源を接続している。あと8ピン（6+2ピン）が残っているが、460W電源では6pin+8pinのグラフィックカードはかなりギリギリの印象がある。この補助電源（PCI Express電源ケーブル ）は電源ユニットから直接伸びている。

搭載している、GeForce GTX 1660のモジュール。3方面から外観チェック。

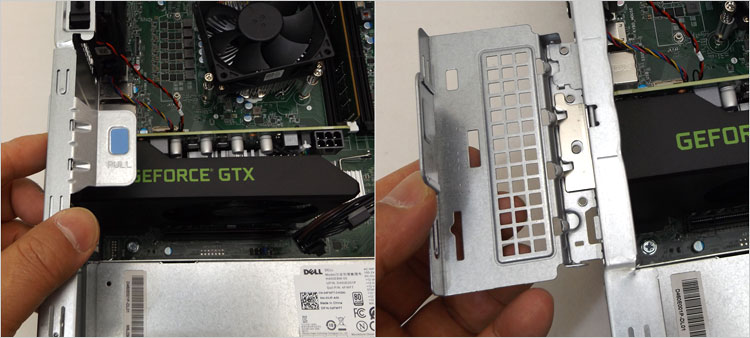

グラフィックカードを始め拡張カードの搭載では、開閉ワンタッチ式の固定となっており、ネジおよび工具レスとなっている。

マザーボード詳細

OptiPlex 7071のマザーボードを詳しくチェック。専用電源ユニットにより、マザーの電源面でも特殊であることが確認できる。ざっと見ると、コンデンサでは耐久性の高い固体コンデンサでほぼ占めている。

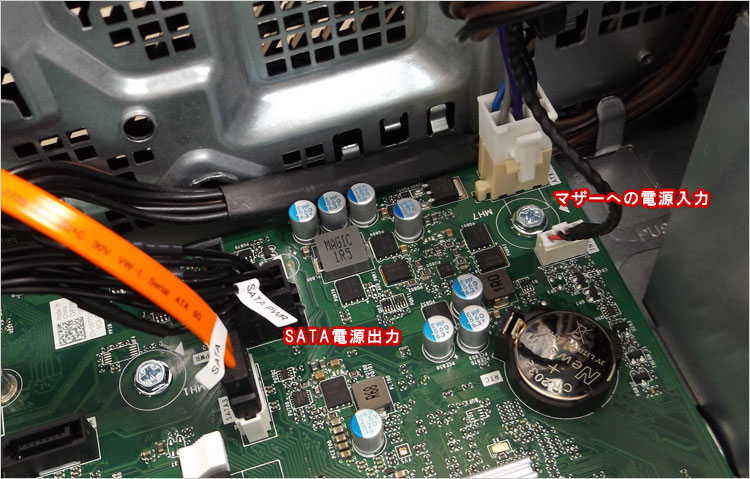

OptiPlex 7071の電源周りの特殊性はマザーボードからも読み取れる。マザーボードへの電源供給はATX規格であれば24ピンであるが、これは特殊なので6ピン。SATA電源は電源ユニットから直接出ておらず、一旦マザーボードを介して各SATAドライブへ供給される。

SATA電源ケーブルでは出力元のコネクタが特殊なものになるが、ドライブ側へのコネクタは通常通り。NVMe SSDのみの構成でもこのケーブルが付属するのかは不明。とりあえず、この実機例では3.5インチHDDを搭載しているので、ケーブルは必然と付いている。

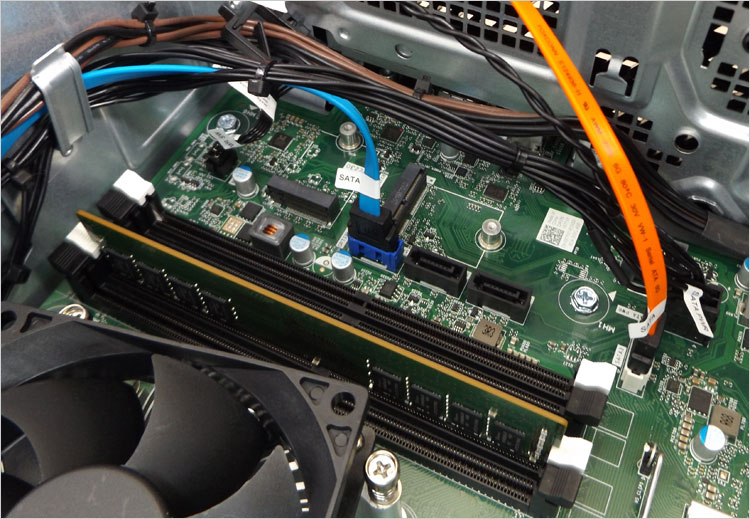

通信用のSATAコネクタは4基実装。この実機では3.5インチHDDと光学ドライブで2基使用している状態。

メモリスロット

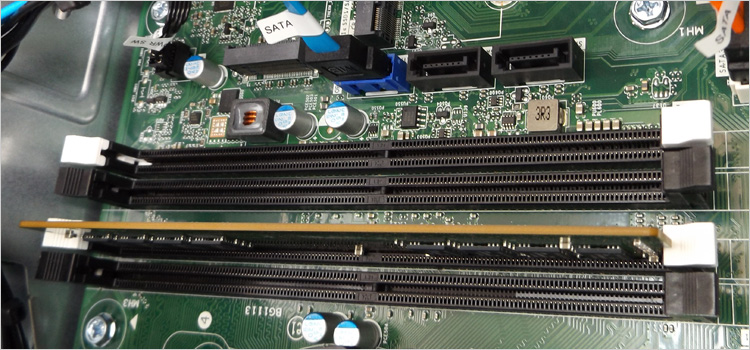

メモリスロットが4基あり、実機では8GB DDR4メモリを1枚搭載。

CPU

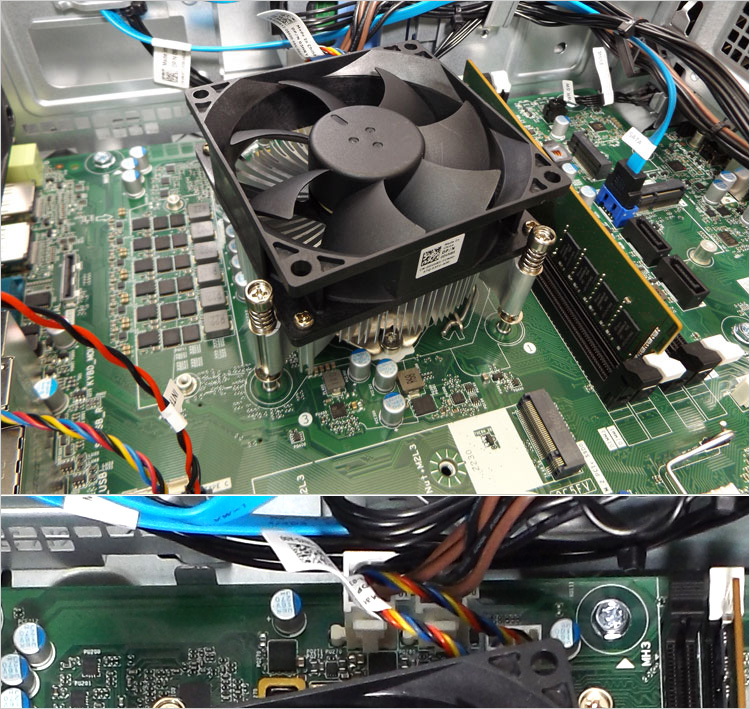

CPUの搭載および、CPU空冷ファンの様子。CPU用電源に4ピンコネクタが2基接続されている。

拡張スロット

拡張スロットでは4基あり、上からPCI Express x1、PCI Express x16、PCIバス、PCI Express x16（伝送はx4）。

レガシーであるPCIバスを実装しているのはいかにもビジネスモデルっぽい。マニュアルによればPCI(32bit）だそうだ。PCI Express x16のスロットが2基あるが、片方（黒いスロット）は伝送がx4に制限されているので留意すべし。

M.2スロット

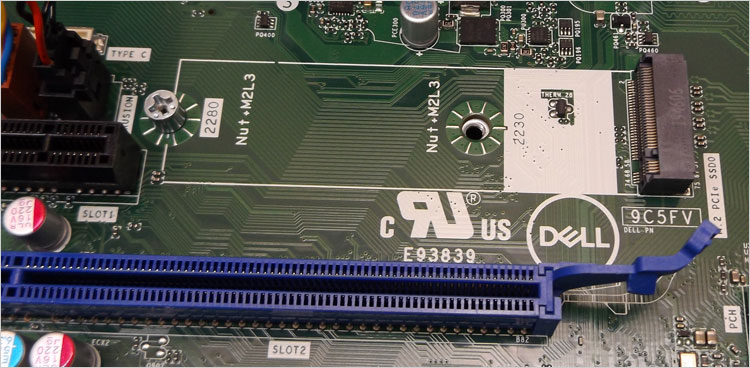

拡張スロットの上には、PCI Express接続のM.2スロットが1基。ネジ受けを移動することで、Type 2280、2230に対応している。この実機ではNVMe SSDが非搭載だが、自前で搭載するなら固定ネジが必要になる。

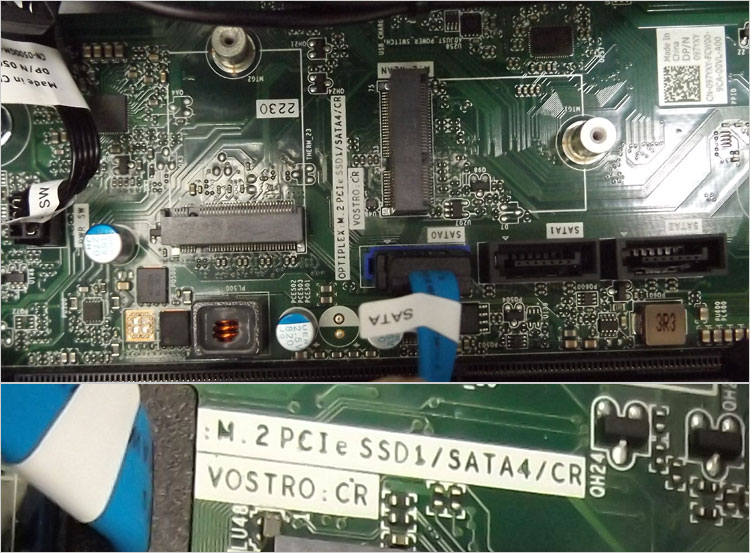

メモリスロットの隣りにあるM.2スロット。左側のはPCI Expressに対応するType 2230。右側のは無線LANカード用のM.2スロット。この実機ではいずれもカード非搭載の状況。

Core i5-9500 と GeForce GTX 1660搭載にて、ベンチマークテスト

実機で搭載している第9世代 Core i5-9500のスペック。6コア実装、HTテクノロジーはないのでコア数と同じ6スレッド動作する。TDP（熱設計電力）は65W。ベースクロックは3GHzだがターボブーストにより最大4.4GHzまでアップする。内蔵グラフィックのUHDグラフィックス630を統合しているが、今回の構成ではNVIDIA GeForce GTX 1660 6GB GDDR5を搭載しているため、内蔵グラフィックは使用しない。

CINEBENCH R15のベンチマークテスト

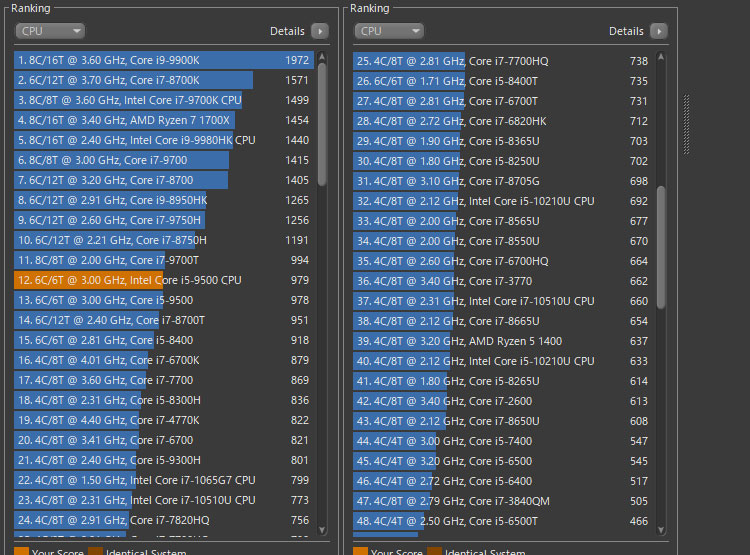

今回レビューしているOptiPlex 7071に搭載したCore i5-9500のパフォーマンスをチェックする。ベンチマークテストはCINEBENCH R15によるレンダリングだが、比較するのはパソ兄さんが過去にレビューしたPCにおけるもの。（重複するCPUでは最高値だったものを残している） 。オレンジ色のバーが今回のCPUのスコアである。

今回のCore i5-9500ではマルチスレッドで979。同じCPU搭載の過去レビューPCでも978であったため、概ね適正値と判断している。Core i5ブランドだが、Core i7-9700TやCore i7-8700Tに近いパフォーマンスのようだ。6スレッドのCPUとしては上位に位置しており、1コア分のパフォーマンスの高さがうかがえる。なお、CINEBENCH R15の結果がCPU性能の全てではないのでご留意を。

【CINEBENCH R15ベンチマークテストとは　/　および、過去PCと比較 】

ゲームのベンチマークテスト

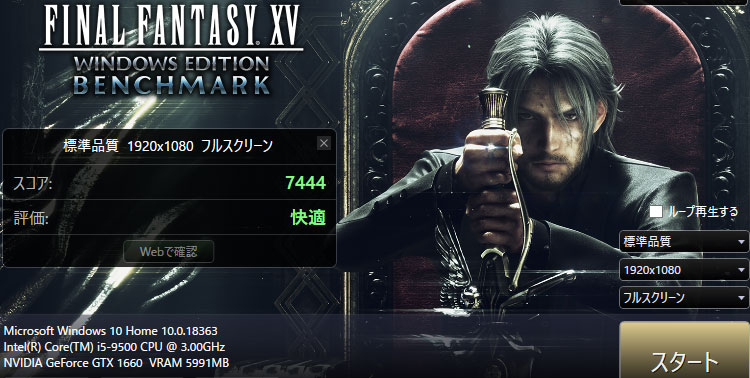

かなり高負荷なFINAL FANTASY XVでは、1920 × 1080　標準品質 で「7444-快適」という指標。古いゲームだがラストレムナント（1920 × 1080　フルスクリーン）では、311.02 FPS。

依存具合はゲームタイトルによるが、搭載しているCPUの性能もスコアに影響を与える。むろんGPUが主体ではあるけれども、「CPUとGPUの組み合わせによるパフォーマンス」としてチェックしたほうがいい。

※以下、ゲームタイトルのリンクをクリックすると、当方過去のレビューPCと比較できる。

2020年3月論評	構成：今回レビューした、DELL OptiPlex 7071 Windows 10 Home （64bit） 第9世代 Core i5-9500 （6コア/6T、9MB、最大 4.4GHz）　 8GB DDR4メモリ （2666MHz） NVIDIA GeForce GTX 1660 6GB GDDR5 1TB HDD（3.5インチ SATA）	スコア またはFPS
	ラストレムナント～2009年 （1920 × 1080　フルスクリーン）	311.02
	FINAL FANTASY XV・ベンチマークテスト 1920 × 1080 （1920 × 1080　標準品質　フルスクリーン）	7444

OptiPlex 7071のレビューは以上。ここで紹介した実機は一例の構成であり、ユーザーの選択や販売時期により異なる。紹介した内容がすべて標準搭載というものではなく、購入の際はオプション搭載があることを留意していただきたい。

最新情報など、詳しくはDELLサイトへ

2020年3月論評 CoffeeLake- Refresh

ビジネス向け！拡張性とレガシーポートが充実！ ハイパフォーマンス・ミニタワー、DELL OptiPlex 7071 メモリ、ストレージ、拡張スロットでは比較的充実したミニタワー。GeForce RTX 2080などが搭載できるなど、ハイパフォーマンス構成が可能。USB Type-C端子（USB3.1-Gen2 対応）を装備。シリアルポート、PS/2ポート、PCIバススロットなど、レガシー・インターフェースも実装。補助電源のいる構成では460Wの電源ユニットを搭載。変換効率で優秀とされる80PLUS BRONZE採用。 デメリットは次の通り。「電源ユニットが専用タイプで換装不可、空冷システムが最低限、SDカードスロットがオプション、第9世代Core（Kシリーズ）が選択できてもチップセットの制限でオーバークロックは不可」
