【ノートパソコン編】内蔵GPUの性能向上を追う！

2010年1月、インテルでは開発コード名Arrandale（アランデール）というCPUから、CPUにグラフィックを内蔵するようになりました。内蔵グラフィック（内蔵GPU）といえば、Core 2 Duo主流の2009年ごろまでは「チップセット」に搭載していましたが、2010年以降はCPUに内蔵するようになりました。

DELLでストリートファイター4を遊ぶ
CPUにグラフィックを内蔵するようになってから、これまで当サイトでレビューしてきたパソコン製品を基に、パフォーマンス向上を追ってみました。パフォーマンス比較には、ストリートファイター4のベンチマークソフトを用います。解像度 1280×720、ウィンドウ表示での設定で比較してみました。OS、CPU、メモリなどの違いがあるので、純粋に内蔵GPUの比較になりませんが、当時の内蔵GPUモデルの括りとしてご覧ください。

シェーダー数について

グラフィック性能の目安としてシェーダー数がありますが、1シェーダーがこなせる仕事量は各世代で異なり、後発ほど優れてくる傾向にあります。そのため新しい世代の内蔵GPUでシェーダー数が少なくても、「シェーダー数の多い旧世代よりも高性能」ということがあります。シェーダー数での比較はあくまで、同世代・同設計が前提となります。

DELLクーポン情報！

【 2022年5月22日時点】

★Alienwareノートの一部モデルに、24％オフクーポン。★そのほか、17％～23％オフクーポンの対象モデル多数あり！★8年連続世界シェア1位！DELLモニタがオンライン・クーポンで最大20%オフ！

クーポンコード掲載はこちら ⇒ 【DELL公式】お買い得情報ページ

【2010年・Nehalem世代】インテル HDグラフィックス

2010年1月登場、インテル初のCPUに内蔵するグラフィックで、インテル HDグラフィックス。CPUコアと統合したわけではなく、分離されています。ただ、CPUパッケージ内にGPUコアを収めただけの構造です。
この内蔵グラフィックは、HD Graphics with Dynamic Frequencyというテクノロジーがあり、電力に合わせてクロックアップが可能となっています。 Core i5-430Mに内蔵するインテル HDグラフィックスでは、500～766MHzの間でクロックアップしますストリートファイター4のベンチマークでは、AVERAGE 16.33　FPSなので、プレイをするにはスペックが不足でした。

Nehalem設計	DELL Inspiron 15（1564）～2010年の初級ノート 2010年1月発売の15.6インチ・エントリーノート。DELLエントリーノートでは初となるNehalem設計で、第1世代Core i3/i5搭載可能モデル。グラフィックはCPUに内蔵するインテルHDグラフィックス。ブルーレイや地デジなどの高精細に対応できるスペックだが、本格PCゲーム用には不向き。

OS	Windows 7 Home Premium 64bit
液晶ディスプレイ	15.6インチ WLED光沢液晶(1366x768)
プロセッサ	Core i5-430M (2.26GHz, 3MB L3キャッシュ)	6.7
メモリ	4GB (2GBx2) DDR3-SDRAMメモリ	5.9
グラフィックス	インテル HDグラフィックス（500～766MHz）	4.5
ゲーム用グラフィックス	インテル HDグラフィックス（500～766MHz）	5.2
プライマリハードディスク	500GB SATA HDD（5400回転）	5.9
ストリートファイター4のベンチマーク結果設定解像度 1280×720 ウィンドウ表示
AVERAGE 16.33　FPS	RANK E ⇒ プレイをするにはスペックが不足している。スコア 6327

【2011年・SandyBridge世代】インテル HDグラフィックス 3000

2011年に登場した第2世代Core iシリーズでは、インテル HDグラフィックス 3000 。この世代から単なる内蔵ではなく、CPUとの統合した内蔵グラフィック。（統合GPUとも言う）。CPUのキャッシュメモリにも新構築が見られ、前世代では各コアが共有する3次キャッシュでしたが、新たにLLC（Last Level Cashe）を採用し、リングバスによるキャッシュの接続を行っています。ゆえに高速なデータ帯域を実現。ショートカットが可能なため、一般的なリングバスよりもムダのない構造です。このLLCは、CPUコアと内蔵GPUが共有して使うことができます。 CPUは3次キャッシュとして使い、残った分を内蔵GPUが2次キャッシュとして使います。

動画再生支援にQuick Sync Videoが備わり、動画編集ではデコードとエンコードの処理が機能強化されています。　※「MPEG-2、H.264、MPEG-4 AVC、VC1」のデコードをハードウェア処理。「MPEG-2、H.264、MPEG-4 AVCのエンコード」をハードウェア処理。さらに処理エンジンである「マルチフォーマットコーデック」を大幅強化。ただ、Quick Sync Videoが利用できるのはHDグラフィックが有効時の時のみで、グラフィックカードを使用しているときは、Intel Quick Sync Video は機能しません。

ストリートファイター4のベンチマークではAVERAGE 24.62 FPSなので、プレイをするにはスペックが不足しています。ただし、前世代よりは明らかにパフォーマンスは向上しています。

SandyBridge設計	DELL Inspiron 15R（N5110）～2011年の初級ノート 2011年3月発売の15.6インチ・エントリーノート。SandyBridge設計で、第2世代Core i3/i5/i7搭載可能モデル。単体GPUなしのパッケージがほとんど。よって、グラフィックはCPUに内蔵するインテルHDグラフィックス。ブルーレイや地デジなどの高精細に対応できるスペックだが、本格PCゲーム用には不向き。（2011年12月時点）

OS	Windows 7 Home Premium SP1 64bit
液晶ディスプレイ	15.6インチ WLED光沢液晶(1366x768)
プロセッサ	Core i3-2310M (2.1GHz, 3MB キャッシュ) ※ターボブーストなし	6.4
メモリ	2GB (2GBx1) DDR3-SDRAMメモリ	5.5
グラフィックス	インテル HDグラフィックス 3000	4.5
ゲーム用グラフィックス	インテル HDグラフィックス 3000	6.1
プライマリハードディスク	320GB SATA HDD（7200回転）	5.9
ストリートファイター4のベンチマーク結果設定解像度 1280×720 ウィンドウ表示
AVERAGE 24.62 FPS	RANK E ⇒ プレイをするにはスペックが不足している。スコア 7014

【2012年・Ivy Bridge世代】インテル HDグラフィックス4000

2012年に登場した第3世代Core iシリーズでは、インテル HDグラフィックス4000。AVERAGE 40.91 FPSで、充分とはいえませんが、一応プレイはできるレベルです。いくつかインテル HDグラフィックス4000仕様モデルでテストしていますが、だいたい40～50 FPSぐらいです。

Ivy Bridge設計	低価格の17.3インチノート、DELL Inspiron 17R（5721） 2013年1月発売の、コスパ重視エントリー向け17.3インチノート。 Inspiron 17R Special Edition（7720）の下位ポジションモデル。インターフェースや拡張性がグレードダウンしているが、テンキー装備の17インチノートが低価格で購入できる！ブラシ加工アルミ仕上げの天板。 Ivy Bridge設計、第3世代Core i3/i5/i7搭載可能（チップセットHM76）。USB 3.0を2基、USB2.0を2基装備。

OS	Windows 8 （64bit）
液晶ディスプレイ	17.3インチ光沢液晶（解像度1600×900）
プロセッサ	インテル Core i3-3227U (1.9GHz, 3MB キャッシュ)	6.5
メモリ	4GB (4GBx1) DDR3-SDRAMメモリ（1600MHz)	5.9
グラフィックス	インテル HDグラフィックス4000	4.8
ゲーム用グラフィックス	インテル HDグラフィックス4000	6.3
プライマリハードディスク	500GB SATA HDD(5400回転)	5.9
ストリートファイター4のベンチマーク結果設定解像度 1280×720 ウィンドウ表示
AVERAGE 40.91 FPS	RANK C ⇒ プレイできる環境。設定を下げれば快適になる。スコア 8365

Core i3-3227U のインテル HDグラフィックス4000
インテル HDグラフィックス 4000のスペック。シェーダー数が16基。

【2013年・Haswell世代】インテル HDグラフィックス 4400

2013年登場の第4世代Core iシリーズには、インテル HDグラフィックス4400があります。AVERAGE 61.25 FPSであり、快適にプレイできる環境。より高度な設定も可能。当サイトがレビューした内蔵GPU仕様ノートパソコンでは、2013年6月発売のInspiron 15R（5537）で初めて60 FPS以上を記録しました。

前世代のインテル HDグラフィックス4000とあまり変わらないと言われていたようですが、当サイトの調査では明らかな向上が見られました。総合的な構成も要因なのでしょうか。

Haswell設計	DELL Inspiron 15R（5537）の構成 2013年6月発売の、15.6インチ・エントリーノート。 Haswell設計の15.6インチ光沢液晶ノート。（掲載画像はオプションのタッチパネル仕様）。第4世代Core i3 / i5 / i7が搭載可能。天板やパームレストがアルミ素材で、25mmと薄型、低価格帯にしてはデザイン性が高い。防水設計アイソレーションキーボード搭載。 USB 3.0端子（2つ）、USB 2.0端子（2つ）を装備。8規格対応カードスロットを装備。外部モニタ出力にはHDMI端子を装備。（2013年7月時点）

OS	Windows 8 （64bit）
液晶ディスプレイ	15.6インチ光沢液晶（1366 x 768）タッチパネル仕様
プロセッサ	インテル Core i7-4500U (1.8GHz, 4MB キャッシュ) ※クロック数最大3.0GHz	7.1
メモリ	8GB(4GBx2) DDR3-SDRAMメモリ（1600MHz)	7.5
グラフィックス	インテル HDグラフィックス4400	5.5
ゲーム用グラフィックス	インテル HDグラフィックス4400	6.4
プライマリハードディスク	1TB SATA HDD(5400回転)	5.9
ストリートファイター4のベンチマーク結果設定解像度 1280×720 ウィンドウ表示
AVERAGE 61.25 FPS	RANK A ⇒ 快適にプレイできる環境。より高度な設定も可能。スコア 10050

Haswell設計インテル HDグラフィックス4400
インテル HDグラフィックス 4400のスペック。シェーダー数が20基。

【2013年・Haswell世代】インテル HDグラフィックス

Haswell世代で最下クラスのGT1であるインテル HDグラフィックス。Celeronに内蔵していますが、AVERAGE 42.54 FPSもあり、初期のHDグラフィックスよりも明らかに性能は高いです。

Haswell設計	タッチ対応でコンパクトな11.6インチノート、Inspiron 11（3137） 2013年9月発売の、低価格11.6インチ・モバイルノート。全面タッチスクリーン対応。省電力規格のDDR3Lメモリが採用されており、公称されているバッテリ接続時間は8時間。3セルバッテリ内蔵、重量1.43kg。Haswell設計で、Celeron-2955Uを搭載。HDMI1.4a、カードリーダー、USB 3.0 x 2、USB 2.0 x 1を装備。落として破損、水漏れ、盗難された場合も保証する偶発損害保証付き。（2013年10月11日時点）

OS	Windows 8 （64bit）
液晶ディスプレイ	11.6インチ光沢液晶（解像度1366 × 768）
プロセッサ	インテル Celeron-2955U (1.4GHz, 2MB キャッシュ)	5.6
メモリ	2GB (2GBx1) DDR3L-SDRAMメモリ（1600MHz)	5.5
グラフィックス	インテル HDグラフィックス	4.6
ゲーム用グラフィックス	インテル HDグラフィックス	6.3
プライマリハードディスク	500GB SATA HDD(5400回転)	5.9
ストリートファイター4のベンチマーク結果設定解像度 1280×720 ウィンドウ表示
AVERAGE 42.54 FPS	RANK C ⇒ プレイできる環境。設定を下げれば快適になる。スコア 8500

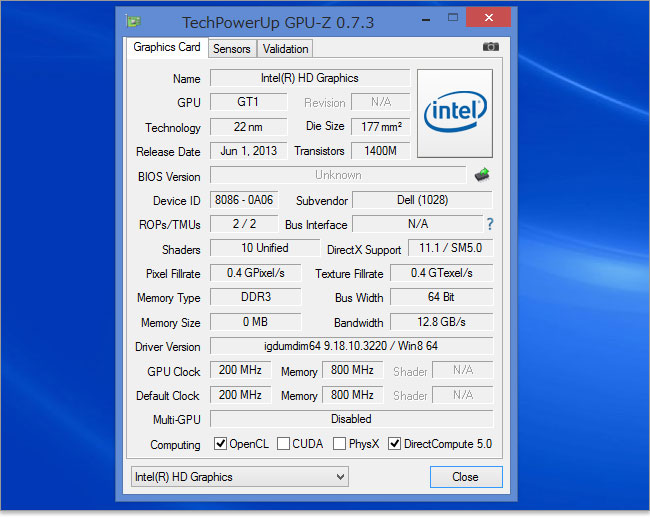

Inspiron 11のインテルHDグラフィックス
Celeron-2955Uに内蔵する（統合している）グラフィックのインテルHDグラフィックス。グラフィックレベルがHaswellで最下位のGT1で、グラフィックス定格周波数は200 MHzしかない。しかし、グラフィックス最大動作周波数が、1 GHzもあります。シェーダー数が10基。

Haswell設計の統合型グラフィック

Haswell設計の統合型グラフィックでは、以下のようにGT1～GT3eの「5つグラフィックレベル」でラインナップしていくようです。今回チェックするインテル HDグラフィックス4400は、GT2に属します。このGT2というレベルは前世代のIvy Bridgeの性能が基準になっているようで、統合型グラフィックの飛躍的な向上を期待するなら、GT3のIris（アイリス）がつく統合型グラフィックとなるでしょう。

グラフィックレベル	グラフィック名
GT3e	インテル Iris Pro グラフィックス5200　（オンチップDRAM「eDRAM」）
GT3 （28Wの通常版）	インテル Iris グラフィックス5100
GT3 （15Wの低消費版）	インテル HD グラフィックス5000
GT2	インテル HD グラフィックス4600、4400、4200
GT1	インテル HD グラフィックス
