【2006年～2009年頃まで主流】Core 2 Duo / Core 2 Quad

Coreマイクロアーキテクチャ（LGA 775版）

2006年に登場したCoreマイクロアーキテクチャにより、2コア実装のデュアルコアや2コア×2実装のクアッドコアというマルチコア化が普及しました。この頃より、前世代のNetBurstマイクロアーキテクチャまで続いてきた「高クロック化の高性能化」は終止符を打つこととなりました。

Coreマイクロアーキテクチャは、もともとモバイル・パソコン向けに開発されてきた経緯があったので、消費電力と発熱が低い設計でした。そこで動作周波数を無理に上げること無く、コア数を増やすことで複数同時処理（マルチスレッド）することを主軸とし、速度向上させています。Windows XPではすでにマルチスレッド対応ですが、アプリケーションで高速化するためには、アプリケーションがマルチスレッドに対応する必要があります。Coreマイクロアーキテクチャの普及とともに、マルチコア対応ソフトの開発も進みました。

Coreマイクロアーキテクチャの設計

Coreマイクロアーキテクチャ構造図
CoreマイクロアーキテクチャのソケットはLGA 775。チップセットは、ノースブリッジ（MCH）とサウスブリッジ（ICH）の2つ。CPUとノースブリッジはFSBによって接続。CPUは各PCパーツとは直結しておらず、すべてチップセットを介してアクセスされます。

メモリ規格はDDR2が主体で、デュアルチャンネルに対応。一部のチップセットは次世代となるDDR3にも対応（※このころはDDR3が高価だったので希少）。

MCHチップセット（ノースブリッジ）

PCパーツのなかでも高速転送されるグラフィックカード（GPU）やメモリは、ノースブリッジを介してCPUとやり取りします。G45などノースブリッジによっては内蔵グラフィック（オンボードグラフィック）を持つものがあり、ライトな使用であればグラフィックカードを必要としません。

Gがつく、G31～G35、G41～G45ではオンボードグラフィックを内蔵。G45のGMA X4500HDで、ようやくブルーレイや地デジなどのHDコンテンツがオンボードグラフィックで対応できるレベルになりました。Coreマイクロアーキテクチャでは4シリーズのチップセットが最後となります。

チップセット（ノースブリッジ）	対応CPU	オンボードグラフィック	対応メモリ	対応FSB
X48	Core 2 Duo / Quad Core 2 XE、Pentium Celeron （800MHz FSB以上）	-なし	PC3-12800 PC2-6400	1600MHz
P45	Core 2 Duo / Quad Celeron （800MHz FSB以上）	-なし	PC3-8500 PC2-6400	1333MHz
P43	Core 2 Duo / Quad Celeron （800MHz FSB以上）	-なし	PC3-8500 PC2-6400	1333MHz
G45	Core 2 Duo / Quad Celeron （800MHz FSB以上）	GMA X4500HD	PC3-8500 PC2-6400	1333MHz
G43	Core 2 Duo / Quad Celeron （800MHz FSB以上）	GMA X4500	PC3-8500 PC2-6400	1333MHz
G41	Core 2 Duo / Quad Celeron （800MHz FSB以上）	GMA X4500	PC3-8500 PC2-6400	1333MHz
X38	Core 2 Duo / Quad Core 2 XE、Pentium Celeron （800MHz FSB以上）	-なし	PC3-10600 PC2-6400	1333MHz
P35	Core 2 Duo / Quad Core 2 XE、Pentium Celeron （800MHz FSB以上）	-なし	PC3-8500 PC2-6400	1333MHz
P31	Core 2 Duo / Quad	-なし	PC2-6400	1333MHz
G35	Core 2 Duo / Quad	GMA X3500	PC2-6400	1333MHz
G33	Core 2 Duo / Quad Pentium Celeron （800MHz FSB以上）	GMA 3500	PC3-8500 PC2-6400	1333MHz
G31	Core 2 Duo / Quad	GMA 3500	PC2-6400	1333MHz

ICHチップセット（サウスブリッジ）

サウスブリッジは「キーボードやマウスなどのI/Oコントローラ、USB端子などの外部インターフェース、HDD・SSDなど」比較的低速なパーツとの中継。CoreマイクロアーキテクチャのSATA規格対応ではSATA2.5（3Gbps）に対応し、後に登場するSATA3.0（6Gbps）には未対応。

Coreマイクロアーキテクチャの課題点

グラフィックカードやメモリが直接CPUにアクセスできず、ノースブリッジを中継する必要があり、タイムロスの原因となる。

デュアルコアと、非ネイティブ・クアッドコア（デュアルコア×2）

Coreマイクロアーキテクチャのデュアルコアでは2コアを実装。2次キャッシュメモリが共有して使われます。主なブランドは「Core 2 Duo、Pentium Dual-Core、Celeron Dual-Core シリーズ」。

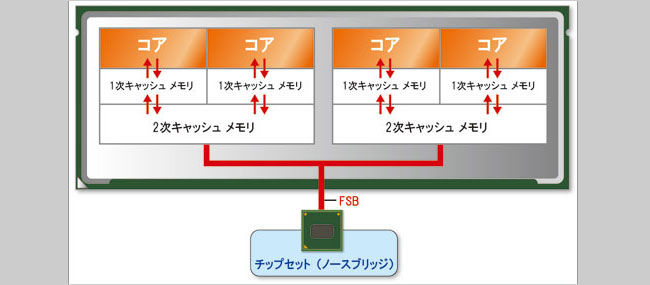

Core 2 Quadシリーズ
Coreマイクロアーキテクチャのクアッドコアでは、4コアのネイティブではなく、2コア×2を実装。つまり、デュアルコアを2つパッケージ化。（なんちゃってクアッドコアと揶揄された）。

デュアルコアが2つ内蔵されているので、2次キャッシュメモリも2つあります。ブランドはCore 2 Quadシリーズで、Core 2 Duoの上位ブランド。ネイティブなクアッドコアは、この次世代であるNehalemマイクロアーキテクチャから登場する。

開発コード名

開発コード名：	ファミリー	コア数	プロセス
Conroe（コンロー）	Core 2 Duo E6000番台	2コア	65nm
Kentsfield （ケンツフィールド）	Core 2 Quad Q6000番台	2コア × 2	65nm
Wolfdale（ウルフデール）	Core 2 Duo E8000番台 Core 2 Duo E7000番台	2コア	45nm
	Pentium Dual-Core E6000番台
	Celeron Dual-Core E3000番台
Yorkfield （ヨークフィールド）	Core 2 Quad Q9000番台 Core 2 Quad Q8000番台	2コア × 2

プロセスルール65nmで作られたのが、開発コード名でConroe（コンロー）とKentsfield （ケンツフィールド）。後に45nmで作られたのがWolfdale（ウルフデール）、Yorkfield （ヨークフィールド）。

開発コード名：Conroe（コンロー）～前期のCore 2 Duo

Conroeは2006年7月の登場で、初のCoreマイクロアーキテクチャ。前期のCore 2 Duoで採用。プロセスルールが65nm。プロセッサナンバーはE6000番台で上位が1333 MHz FSB、下位が1066 MHz FSB。

プロセッサーナンバー	コア数	動作周波数	2次キャッシュ	FSB	プロセス
Core 2 Duo E6700	2コア	2.66 GHz	4 MB	1066 MHz	65nm
Core 2 Duo E6600		2.40 GHz
Core 2 Duo E6420		2.13 GHz
Core 2 Duo E6320		1.86 GHz
Core 2 Duo E6850	2コア	3.00 GHz	4 MB	1333 MHz
Core 2 Duo E6750		2.66 GHz
Core 2 Duo E6550		2.33 GHz
Core 2 Duo E6540		2.33 GHz

開発コード名：Kentsfield （ケンツフィールド）～前期のCore 2 Quad

2007年1月に登場したCore 2 Quad Q6000番台。プロセスルールは65nm。
Core 2 Quad Q6600は2007年末に大幅値下げされた経緯があり、一般ユーザーがクアッドコアを普通に導入するようになった「クアッドコア・ブーム」の火付け役だった。

プロセッサーナンバー	コア数	動作周波数	2次キャッシュ	FSB	プロセス
Core 2 Quad Q6700	2コア × 2	2.66 GHz	4 MB × 2	1066 MHz	65nm
Core 2 Quad Q6600	2コア × 2	2.40 GHz	4 MB × 2	1066 MHz	65nm

開発コード名：Wolfdale（ウルフデール）～後期のCore 2 Duoなど

2008年1月登場のWolfdale（ウルフデール）は後期のCore 2 Duo。Pentium Dual-CoreやCeleron Dual-Coreの下位ブランドも追加。プロセスルールは45nm。

Core 2 Duo

Wolfdale（ウルフデール）のCore 2 Duo。プロセッサナンバーは上位のE8000番台と廉価版のE7000番台。2次キャッシュメモリやFSBにスペックの差があります。

プロセッサーナンバー	コア数	動作周波数	2次キャッシュ	FSB	プロセス
Core 2 Duo E8600	2コア	3.33 GHz	6 MB	1333 MHz	45nm
Core 2 Duo E8500		3.16 GHz
Core 2 Duo E8400		3.00 GHz
Core 2 Duo E8300		2.83 GHz
Core 2 Duo E8200		2.66 GHz
Core 2 Duo E7600	2コア	3.06 GHz	3 MB	1066 MHz
Core 2 Duo E7500		2.93 GHz
Core 2 Duo E7400		2.80 GHz
Core 2 Duo E7300		2.66 GHz
Core 2 Duo E7200		2.53 GHz

Pentium Dual-Core

Wolfdale（ウルフデール）のPentium Dual-Coreは、Core 2 Duoの下位ファミリー。2次キャッシュメモリが少ないです。一部の機能が制限されたりと下位仕様

プロセッサーナンバー	コア数	動作周波数	2次キャッシュ	FSB	プロセス
Pentium Dual-Core E6800	2コア	3.33 GHz	2 MB	1066 MHz	45nm
Pentium Dual-Core E6700		3.20 GHz
Pentium Dual-Core E6600		3.06 GHz
Pentium Dual-Core E6500		2.93 GHz
Pentium Dual-Core E6300		2.80 GHz

Celeron Dual-Core

Wolfdale（ウルフデール）のCeleron Dual-Coreは、Pentium Dual-Coreの下位ファミリー。2次キャッシュメモリが最も少なく、FSBも低いです。一部の機能が制限されたりとさらに下位仕様

プロセッサーナンバー	コア数	動作周波数	2次キャッシュ	FSB	プロセス
Celeron Dual-Core E3500	2コア	2.70 GHz	1 MB	800 MHz	45nm
Celeron Dual-Core E3400		2.60 GHz
Celeron Dual-Core E3300		2.50 GHz
Celeron Dual-Core E3200		2.40 GHz

開発コード名：Yorkfield （ヨークフィールド）～後期のCore 2 Quad

2008年から2009年にかけて登場した2世代目のCore 2 Quad。プロセスルールが45nm。
1333MHz FSB。プロセッサーナンバー末尾にsがつくのは省電力版。 Q8000シリーズは廉価版で、2次キャッシュが少なめ。

プロセッサーナンバー	コア数	動作周波数	2次キャッシュ	FSB	プロセス
Core 2 Quad Q9650	2コア × 2	3.00 GHz	6 MB × 2	1333 MHz	45nm
Core 2 Quad Q9550 Core 2 Quad Q9550s		2.83 GHz
Core 2 Quad Q9450		2.66 GHz
Core 2 Quad Q9505	2コア × 2	2.83 GHz	3 MB × 2	1333 MHz
Core 2 Quad Q9400 Core 2 Quad Q9400s		2.66 GHz
Core 2 Quad Q9300		2.50 GHz
Core 2 Quad Q8400 Core 2 Quad Q8400s	2コア × 2	2.66 GHz	2 MB × 2	1333 MHz
Core 2 Quad Q8300		2.50 GHz
Core 2 Quad Q8200 Core 2 Quad Q8200s		2.33 GHz
