ちょっと難易度の高いメモリ交換例~Inspiron Mini 10v編

デスクトップパソコンでのメモリ交換や増設は、解説するまでもなく簡単ですが、ノートパソコンでは完全な分解が必要になる場合があります。ここでは余興としてDELL Inspiron Mini 10vのメモリ交換をしたのでレポートします。DELLは比較的難易度の高い分解でも、サイトに分解マニュアルが載っているので助かっています。これがなかったら、まず無理ですね。

Inspiron mini 10vのチップセットであるMobile Intel 945GSE Expressは、最大2GBメモリまで搭載できるので1GBメモリを2GBメモリに換装します。

分解開始

メモリスロット
一般的なノートパソコンなら裏カバーを開いてメモリスロットにアクセスできるのですが、気軽にできないタイプもあります。DELL Inspiron Mini 10vではキーボードを取り外すところから始まります。

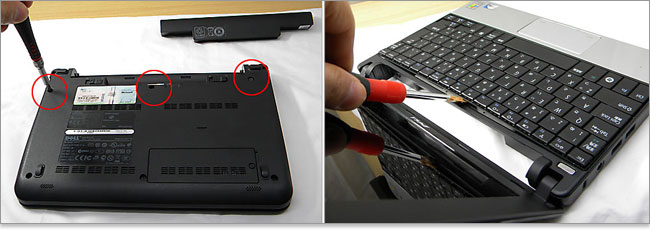

底面からキーボードを固定しているビスを3本外します。そのあと、キーボードの中央上からコテを差し込んで少し浮かせます。

Inspiron Mini 10v

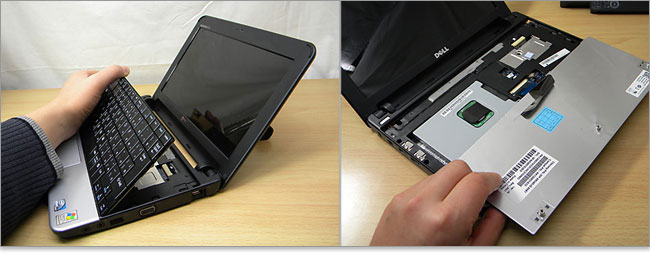

その隙間から指を突っ込んで、揺さぶりながらキーボードを外します。キーボードケーブルがつながっているので、まず手前に折り返して一旦置きます。

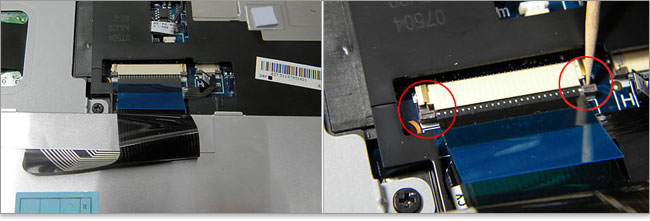

キーボードケーブルロック
キーボードケーブルを外します。キーボードケーブルロックを手前にスライドし、2ヶ所解除します。細かいので爪楊枝で解除しました。あとはブルーのプルタブを引っ張り、基板コネクタからキーボードケーブルを外します。

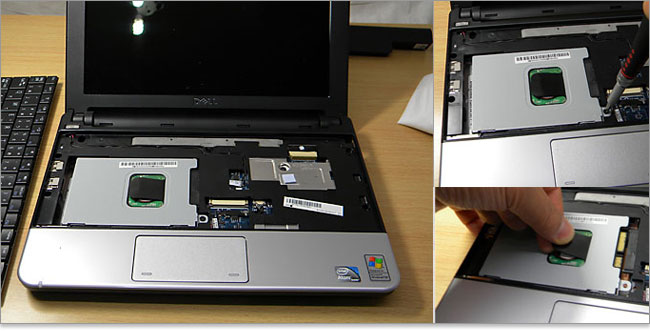

HDDマウンタを取り
固定しているビスを1本外し、HDDマウンタを取り出します。黒のプルタブが付いているので左にスライドするだけです。


次はそこそこ難関である「パームレストの取り外し」です。 まず、タッチパッドケーブルを固定しているロックを2ヶ所外し、タッチパッドケーブルをシステム基板コネクタから取り外します。

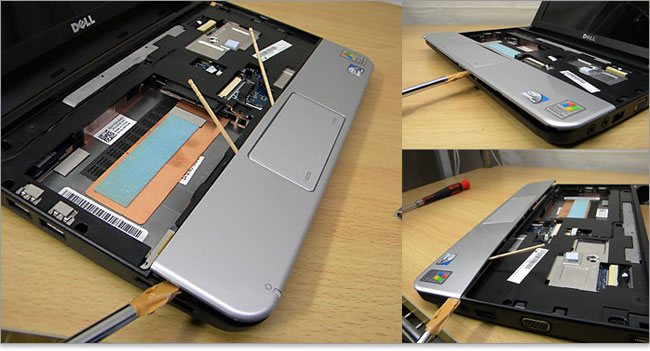

タッチパッドを脇からほじくりながら取り外すのですが、作業は難航します。コテで隙間をつくったらクサビを打って元に戻らない工夫が必要です。結果的にコテを入れ込んだ箇所に傷を残してしまいました。


タッチパッドケーブルに意識しながら、タッチパッドを取り外します。

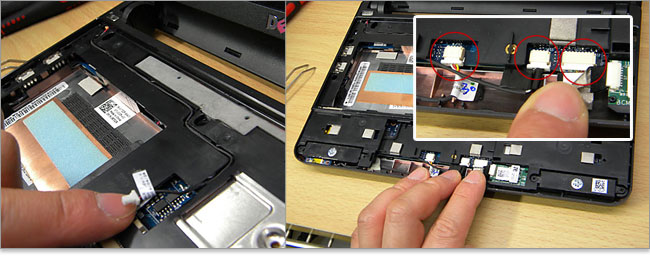

次はパームレストブラケットの取り外しです。パームレストブラケットとは、マザーボードの上に被さっているプラスチックのフレームです。まず次のコネクタ・ケーブル類を外します。「電源ボタンケーブル、電源 / バッテリステータスライトケーブルコネクタ、スピーカケーブルコネクタ、Bluetooth ケーブルコネクタ です。写真を参照。


パームレストブラケットを固定しているビスを外します。まずは、底面の5本のネジ。 表面から固定している 4 本のネジを外します。


ビスを外してもパームレストブラケットはすんなり外れてくれないので、コテを使ってほじくります。

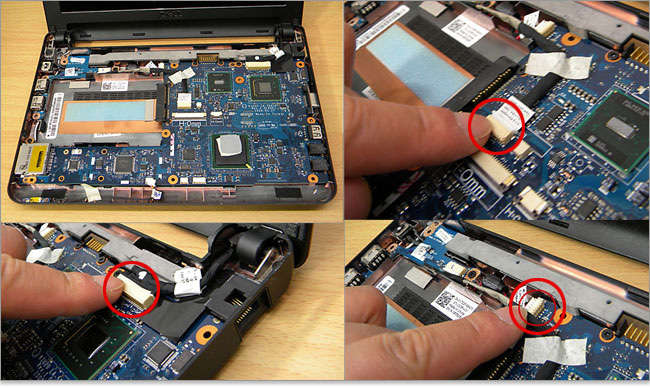

USB と SIM カードケーブルコネクタ を抜く。 AC アダプタケーブルコネクタ を抜く。 ディスプレイケーブルコネクタ を抜く。

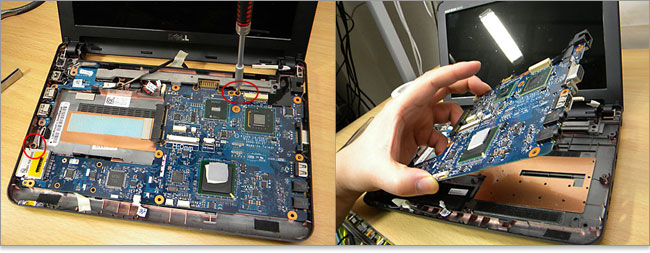

マザーボードを固定しているネジは2本。 マザーボードの取り外しは、右側を持ち上げるようにする。


マザーボードをひっくり返せば、ようやくメモリスロットに遭遇。バッファローのD2/N800-2G/E【PC2-6400(DDR2-800) SO-DIMMの2GBメモリ】と換装です。


遡るようにしてまた組み立てなおし、最後にWindowsタスクマネージャを起動してメモリを認識しているか確認します。以上。
