グラフィックカードの出力端子

NVIDIA GeForce GTX460
NVIDIA GeForce GTX460 1GB(DVIx2/miniHDMI)
AMD(ATI) Radeon HD 5870 1GB(DVIx2/HDMI/DP)

グラフィックカードを選択する段階で、モニタ接続する端子をチェックすることができます。
DELLでは末尾に装備する端子が記載されています。

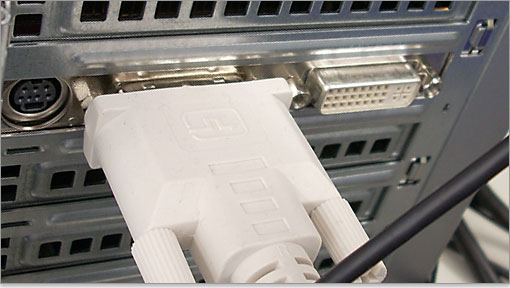

DVI端子で液晶モニタと接続。グラフィックカードによって、DVIやHDMI端子
グラフィックカードを搭載した場合は、拡張パネルからケーブルを接続します。

デュアルモニタ
たとえば、DVIx2とかいてあるのは、デュアルモニタ対応です。1台のパソコンを2台の液晶モニタに接続できます。使い勝手といえば、1つのモニタでインターネット、もうひとつのモニタで映画鑑賞など画面を分けて同時に2つのことができます。あるいはオンライントレードで活用する人もいます。

デジタル出力が可能なHDMI端子と、昔から使われているアナログ出力のVGA端子をオンボード装備。
なお、統合型グラフィックでは、マザーボードに直結した装備端子しかありませんので、パソコンモデル次第となります。例えばInspiron 580ではHDMIとVGA端子のみです。
グラフィックカードを搭載すれば、ここの端子は使用しません。

アナログ出力端子の種類

アナログ接続の「VGA」(別名:D-Sub15ピン)

vga

VGAはアナログ式の映像出力端子。A/D変換といっていったんデジタル信号に変換されます。信号の経由は「デジタル信号→アナログ変換→デジタル信号」となるため、もとのデジタル信号のままの出力になりません。そこで歪みが生じ、デジタル出力よりも画質が悪くなります。デジタル出力が主流となった今ではマイナーとなっています。

最大出力解像度は2048×1280まで。フルHD(1920×1080)を超える2560×1600モニタへの接続には対応できません。

S端子とコンポジット端子(RCA端子 )


S端子


コンポジット端子

テレビやVTRなどで用いられる映像端子。一部のパソコン(グラフィックカード)に装備されている場合があります。扱えるのはSD画質で、HD画質以上には対応していません。コンポジット端子よりもS端子のほうが劣化の少ない出力ができます。パソコン市場では姿を消しつつありますが、家電のDVDレコーダーにつないでパソコンゲームの映像を録画する人がいるようです。

コンポジット端子は、別名でコンポーネント端子やRCA端子と呼ばれます。

出力端子にアナログとデジタルがありますが、アナログは消えつつあります。

デジタル出力端子の種類

DVI端子【Digital Visual Interface】

dvi

DVIはデジタル式の映像出力端子。デジタルなのでデータに劣化がありません。DVI端子には「DVI-D」と「DVI-I」の2タイプあります。

DVI-D

「DVI-D」はデジタル専用の端子です。DVIだけの表記がされている場合、DVI-Dというのがほとんどです。現在の主流です。
DVI-D

DVI-I

「DVI-I」はアナログ・デジタル兼用で、変換プラグを使用することでアナログ端子のモニタとつなぐことができます。
DVI-I

デュアル リンクとは

DVIおよびHDMIは、TMDS方式という方法でデジタル信号を伝送しています。この信号の伝送路をTMDSリンクといいますが、2本の伝送路を用意したものがデュアルリンクで、1本がシングルリンクです。
シングルリンクでは、解像度がWUXGA/1920×1200までの出力です。それを越える場合はパソコン側のデュアルリンク対応が必須となります。とくに搭載するグラフィックカードが対応しているか確認します。ちなみに、シングルリンクで1920×1200を越えるモニタと接続した場合、画面表示はしますが1920×1200までの表示になります。

上で、デュアルリンクとシングルリンクの端子図を出していますが、グラフィックカードのなかにはデュアルリンクの端子をしていながら、シングルリンクというのもあります。この辺は、端子だけで判断しない方がいいでしょう。
また、せっかくデュアルリンクのグラフィックカードでも、接続ケーブルがシングルリンク用だと、シングルリンクになってしまいます。

DVIケーブル
これはDVI-Dのシングルリンク用ケーブル。真ん中のピンが抜けているので判断できます。これではデュアルリンクのグラフィックカードと接続しても、シングルリンクにしかなりません。

HDMI端子 【High Definition Multimedia Interface】

HDMI
HDMI

Mini HDMI
Mini HDMI

HDMI端子は「DVI」をベースに設計されたデジタル出力規格。1本のケーブルで映像・音声・著作権保護の制御信号を転送することができます。 HDMIを小型化したMini HDMIもあります。変換プラグを使うことでどちらにも対応することもでききます。

アメリカではHDMI端子を持たないテレビは販売できないほど一般化しています。デジタル機器メーカーはHDMI規格の開発元に高い使用ライセンス料(ロイヤリティと年会費)を払わなくてはならないので、生産コストが上がってしまいます。

バージョン1.0から始まって何度もバージョンアップしています。転送速度がアップしたり、機能追加、高解像度の対応などですが、一般ユーザーが普通にディスプレイ出力する分には気にしなくても大丈夫です。ちなみに3D映像の出力にはHDMI 1.4以上となっています。

Display Port端子

ディスプレイポート
Display Port

Mini Display Port端子
Mini Display Port

Display Port端子は、DVI端子の後継として業界団体VESAが定めているディスプレイ端子。特徴はHDMIと同じで、1本のケーブルから映像・音声・制御信号をデジタル出力できます。業界では「家電分野でHDMI、パソコン分野でDisplay Port」という位置づけで普及を進めています。HDMIより小型なのがメリット。さらに小型コネクタのタイプは、Mini Display Portと呼ばれます。

DVI端子はサイズが大きいため、ノートパソコンなど小型の電子機器には搭載しづらく、より小サイズの端子として登場しました。HDMIとは違い、使用ライセンス料は発生しないので、デジタル機器メーカーは生産コストを抑えられます。

2011年現在、デジタル出力はHDMI端子が多く見られますが、HDMIの本来はホーム家電向けです。業界団体としてはDisplayPort端子の普及を推進しているようです。
