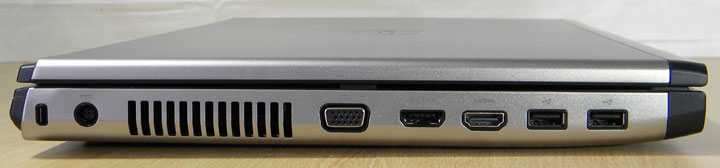

DELL Vostro 3700レビュー、インターフェースのまとめ

USB端子（USB2.0）

外付けドライブやマウス、プリンターなど多くの周辺機器とつなぐことのできる端子です。単純にUSBと呼ばれていますが規格はUSB2.0で、480Mbps(1秒間に60MB）の転送速度。旧規格であるUSB1.1と互換性を持ちます。当然速度を出すには、つなぐ周辺機器がUSB2.0仕様でなければなりませんが、今売られている物はほとんどUSB2.0対応です。パソコンの電源が入ったまま、ケーブルを抜き差しできる「ホットプラグ」に対応しています。
USB1.1仕様の周辺機器をつなげた場合の速度は、USB1.1のままです。
(Lowスピードで1.5MB/1秒間、フルスピードで12MBの転送速度）。

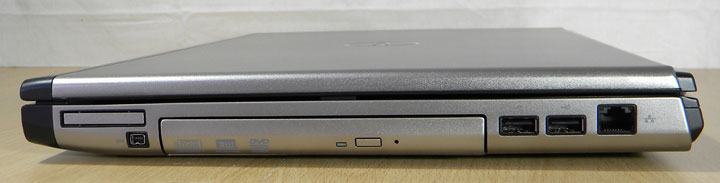

IEEE1394 （4ピン タイプ）

ビデオカメラとの接続はこのIEEE1394であることが多く、動画を取り込むために必要になる端子です。「IEEE1394a」と呼ばれることもありますが同じことです。（転送速度が2倍のIEEE1394bという規格があるので、区別化のためにIEEE1394aと呼ぶことがある。）
オーディオ業界で呼ばれる「DV端子」、Apple社が呼ぶ「Firewire」、ソニーが呼ぶ「i.Link」はこのIEEE1394のことです。
転送速度は400Mbps（1秒間に50MB）で、数値上ではUSB2.0よりも若干遅くなります。しかし、USB2.0とは違いCPUに負担をかけずに転送できるため、実効速度は同じくらいといわれます。
パソコンの電源が入ったまま、ケーブルを抜き差しできる「ホットプラグ」に対応しています。搭載しているのは4ピンのIEEE1394なので、6ピンのようにこの端子からの電源の供給はできません。だだし、4ピンと６ピンとは互換性があります。

eSATA端子

eSATA（External Serial ATA）は、直訳すると「外部SATA」になりますが、内蔵ハードディスクをつなぐSATA規格をそのまま外部用にしたものです。主に外付けハードディスクの接続に使われる高速インターフェースです。

これまで、外付けハードディスクの接続にUSB2.0やIEEE1394が使われてきましたが、これらはUSB2.0で60MB/sの転送速度、IEEE1394aで50MB/sです。ところがSATA規格のハードディスクのは、前SATA規格で150MB/s、主流のSATA2では300MB/sの速度を持っています。

つまりUSB2.0でつなぐと、SATA2の転送スピードなら20%しかでません。現在のハードディスク速度ではUSB2.0もIEEE1394aも低速なのです。そこで外付け用に開発されたのがeSATAです。

VGA（別名：D-Sub15ピン、外部アナログ・モニタ出力）

外部の液晶モニタへ出力できます。画面サイズの小さいノートでも大画面で表示することが可能になります。アナログ接続になるため信号の経由は「デジタル信号→アナログ変換→デジタル信号」となり、もとのデジタル信号のままの出力になりません。デジタル接続のDVIやHDMI、Display Portよりも画質が劣ります。

HDMI端子

「DVI」をベースに設計された規格。液晶モニタへのデジタル出力できます。1本のケーブルで映像データ・音声データ・著作権保護の制御信号をまとめて転送することができます。

ギガビットイーサーLAN端子（1000BASE-TX）

インターネット接続、PC同士をネットワーク接続するポートです。
このモデルは高速規格「1000BASE-T」です。 Gigabit Ethernet （ギガビットイーサーネット）とも呼ばれます。
通信速度が1000Mbps（1秒間に125MB）で、カテゴリ5というLANケーブルが必要です(推奨されているのがエンハンストカテゴリ5です）。また100BASE-TXと互換性があります。 インターネット利用では必要以上の速度ですが、家庭内ネットワークを組むなら大容量データを転送するため、必須となります。

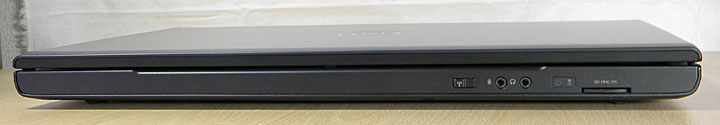

マイク端子について

オーディオ家電のライン出力端子と、パソコンのマイク入力端子とつないで音声を取り込む場合、必ず「抵抗入りのケーブル」でつなぎましょう。
ライン出力は信号レベルがマイク入力より遥かに高いので、通常のケーブルではパソコンにダメージを与えることになります。

Express Card スロット（34mmの規格のみ対応）

このスロットにExpress Cardを搭載することで、機能やインターフェース（接続端子）の追加ができます。
デスクトップパソコンでいうと拡張カードを搭載するようなものです。（デスクトップでは内蔵型となっています。）
サイズ幅54ミリでL字型のExpress Card/54mm規格には対応していません。
従来のノートパソコンに使われてきたPCカード（Card Bus）とは互換性がありません。 Express Cardを購入しましょう。
