カスタマイズ・ナビ(パソコン・パーツ知識)グラフィック コントローラ

グラフィックカードの接続

DELLでカスタマイズ注文すれば、グラフィックカードを取り付けて出荷されるので、接続方法は知る必要がありませんが、知識として知っておきましょう。
保証対象外になりますが、個人でグラフィックカードを購入して勝手に取り付けることも可能です。その場合、規格やサイズ、電源容量の配慮が必要です。

グラフィックカードを搭載しない場合

オンボード
グラフィックカードを搭載しない場合、マザーボードに直結したバックパネルから液晶モニタへと接続します。非常にコストパフォーマンスに優れているので、インターネットやビジネスソフトしか使わないライトユーザーにはピッタリです。しかし「将来、動画編集などにチャレンジしてみようかな」と思うくらいなら避けた方がいいでしょう。
内蔵グラフィックは時代とともに高性能化していますが、グラフィックカードを搭載したパソコンに勝ることはありません。内蔵グラフィックにする場合、そのグラフィックコアの特徴を把握して、できる事、できない事を理解した上で、購入しましょう。

拡張型パソコンのグラフィックカード

グラフィックカードまたの名をグラフィックカードを搭載している写真
グラフィックカード拡張性のあるパソコンの場合は、標準のグラフィックカードが搭載できます。作業はグラフィックカード用のスロットに差し込むだけです。取り付けた後はドライバーソフトをインストールします。
上の写真では、分かりやすいようにむき出しのマザーボードに搭載していますが、本来はパソコンのパネルを開けてグラフィックカードを取り付けます。一般的に市販されている標準のグラフィックカードは、ミニタワー型やミドルタワー型、タワー型といった拡張性のあるパソコン向けとなっています。そのため省スペース型のパソコンは、サイズの問題で搭載できない可能性があります。

省スペース型パソコンのグラフィックカード

ロープロファイル

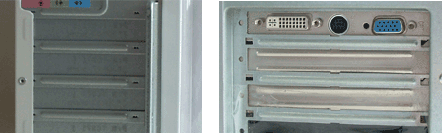

▲左が拡張性のあるパソコン。右が省スペース型のパソコン。
ブラケット(金属の仕切版)
省スペース型パソコンの場合は、拡張性のあるパソコンよりスリムに設計されているので、金属板ブラケット(写真では赤枠のところ)の長さが短くなっています。
ロープロファイル対応
そのため、個人でグラフィックカードを用意するときは、「ロー・プロファイル対応」の製品を購入しなくてはなりません。単純に言うと一般のグラフィックカードに短いブラケットを取り付けできる製品のことです。

標準のグラフィックカードをロー・プロファイル仕様にする

ロープロファイルのグラフィックカード
標準のグラフィックカードですが、ロー・プロファイル対応で販売されているときは、このように短いブラケットが付属しています。ロー・プロファイル対応のグラフィックカードは省スペース型のパソコンに収まるように、基板が小さめです。そのため、ハイレベルなグラフィックカードにロー・プロファイル対応はありません。
この写真の場合、アナログのVGA端子とデジタルのDVI端子がありますが、ロー・プロファイル仕様のときは1つのブラケットに収めることができません。

ビス止めを外し、標準のブラケットを外します。
DVIのグラフィックカードに
DVI端子用のブラケットを取り付けた場合。
VGAブラケット
VGA端子用のブラケットを取り付けた場合。
DVI端子用のブラケットも取り付けて拡張スロット2つ分使えば、VGA、DVI端子を同時に装備することも可能です。

次のメニューは ≫ ノートのグラフィックカード
