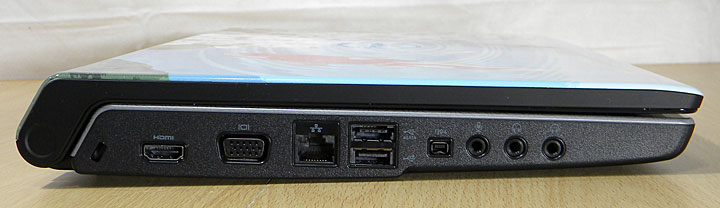

DELL Studio 15が装備する接続端子の知識

HDMI端子

「DVI」をベースに設計された規格。液晶モニタへのデジタル出力できます。1本のケーブルで映像データ・音声データ・著作権保護の制御信号をまとめて転送することができます。

VGA（別名：D-Sub15ピン、外部アナログ・モニタ出力）

外部の液晶モニタへ出力できます。画面サイズの小さいノートでも大画面で表示することが可能になります。アナログ接続になるため信号の経由は「デジタル信号→アナログ変換→デジタル信号」となり、もとのデジタル信号のままの出力になりません。デジタル接続のDVIやHDMI、Display Portよりも画質が劣ります。

ギガビットイーサーLAN端子（1000BASE-TX）

インターネット接続、PC同士をネットワーク接続するポートです。
このモデルは高速規格「1000BASE-T」です。 Gigabit Ethernet （ギガビットイーサーネット）とも呼ばれます。
通信速度が1000Mbps（1秒間に125MB）で、カテゴリ5というLANケーブルが必要です(推奨されているのがエンハンストカテゴリ5です）。また100BASE-TXと互換性があります。 インターネット利用では必要以上の速度ですが、家庭内ネットワークを組むなら大容量データを転送するため、必須となります。

USB端子（USB2.0）

外付けドライブやマウス、プリンターなど多くの周辺機器とつなぐことのできる端子です。単純にUSBと呼ばれていますが規格はUSB2.0で、480Mbps(1秒間に60MB）の転送速度。旧規格であるUSB1.1と互換性を持ちます。当然速度を出すには、つなぐ周辺機器がUSB2.0仕様でなければなりませんが、今売られている物はほとんどUSB2.0対応です。パソコンの電源が入ったまま、ケーブルを抜き差しできる「ホットプラグ」に対応しています。
USB1.1仕様の周辺機器をつなげた場合の速度は、USB1.1のままです。
(Lowスピードで1.5MB/1秒間、フルスピードで12MBの転送速度）。

eSATA端子（1箇所USB端子と共有）

eSATA（External Serial ATA）は、直訳すると「外部SATA」になりますが、内蔵ハードディスクをつなぐSATA規格をそのまま外部用にしたものです。主に外付けハードディスクの接続に使われる高速インターフェースです。

これまで、外付けハードディスクの接続にUSB2.0やIEEE1394が使われてきましたが、これらはUSB2.0で60MB/sの転送速度、IEEE1394aで50MB/sです。ところがSATA規格のハードディスクのは、前SATA規格で150MB/s、主流のSATA2では300MB/sの速度を持っています。

つまりUSB2.0でつなぐと、SATA2の転送スピードなら20%しかでません。現在のハードディスク速度ではUSB2.0もIEEE1394aも低速なのです。そこで外付け用に開発されたのがeSATAです。

電源が入ったままケーブルを抜き差しできる「ホットプラグ」に対応しており、ケーブルは最長2mまでとなっています。内蔵型ハードディスクにつかわれるSATAケーブルと誤接続しないように、eSATAケーブルはコネクタ形状が異なります。内蔵用SATAはL字型コネクタ、外付けのeSATAはI字型コネクタです。

IEEE1394 （4ピン タイプ）

ビデオカメラとの接続はこのIEEE1394であることが多く、動画を取り込むために必要になる端子です。「IEEE1394a」と呼ばれることもありますが同じことです。（転送速度が2倍のIEEE1394bという規格があるので、区別化のためにIEEE1394aと呼ぶことがある。）
オーディオ業界で呼ばれる「DV端子」、Apple社が呼ぶ「Firewire」、ソニーが呼ぶ「i.Link」はこのIEEE1394のことです。
転送速度は400Mbps（1秒間に50MB）で、数値上ではUSB2.0よりも若干遅くなります。しかし、USB2.0とは違いCPUに負担をかけずに転送できるため、実効速度は同じくらいといわれます。
パソコンの電源が入ったまま、ケーブルを抜き差しできる「ホットプラグ」に対応しています。搭載しているのは4ピンのIEEE1394なので、6ピンのようにこの端子からの電源の供給はできません。だだし、4ピンと６ピンとは互換性があります。

マイク端子について

オーディオ家電のライン出力端子と、パソコンのマイク入力端子とつないで音声を取り込む場合、必ず「抵抗入りのケーブル」でつなぎましょう。
ライン出力は信号レベルがマイク入力より遥かに高いので、通常のケーブルではパソコンにダメージを与えることになります。

Express Card スロット（34mmの規格対応）

このスロットにExpress Cardを搭載することで、機能やインターフェース（接続端子）の追加ができます。デスクトップパソコンでいうと拡張カードを搭載するようなものです。（デスクトップでは内蔵型となっています。）サイズ幅34ミリのExpress Card/34に対応。サイズ幅54ミリでL字型のExpress Card/54の規格には未対応。

従来のノートパソコンに使われてきたPCカード（Card Bus）とは互換性がありません。 Express Cardを購入しましょう。

SDカード

SDカードは、最も一般的に普及しているフラッシュメモリ・カード。「松下、SanDisc、東芝」の3社で共同開発されました。著作権保護機能の「SDMI」に準拠。
ただのSDカードでは、FAT16というファイルフォーマットで最大2GBまでとなっています。そのため4GB以上の大容量SDカードは「SDHC」という規格になります。

実は極まれに、SDHC規格ではないのに4GB以上のSDカードが存在します。これに対応する機器はほとんどないので、購入は避けましょう。（4GB以上は必ずSDHCの表記を確認。もちろん使用する機器がSDHCに対応しているかも確認。古い機器は2GBのSDカードまでの可能性が高いです。）

ちなみにSDカード（SDHCやminiSDなども含む）の耐久寿命は、メーカーのTranscendによると「1万回の抜き挿しサイクル」とあります。1日1回の使用ペースなら約27年間使えるということですね。一般家庭使用ではまったく問題ないでしょう。

miniSDとmicroSD
携帯電話など小型機器では通常のSDカードは大きいので、このような小型化されたものが使われます。これに対応するカードリーダーは少なく、通常のSDカードサイズのアダプタに差し込んでSDカードとして読み込むケースが多いです。

SDHCカード

SDHCカードは、FAT32というファイルフォーマットが使われ、最大32GBまで可能な大容量SDカードです。4GB以上のSDカードにはHC（High Capacity）の文字が追加されています。
ビデオカメラの動画撮影は大容量が必要なので、これらの用途によく使われます。SDカードと互換性がありますが、使用する機器がSDHCに対応している必要があります。またSDHCにも、小型版のminiSDHCとmicroSDHCが存在します。

SDスピードクラスについて
SDカードには個々によってデータ転送速度が異なります。それは「SDスピードクラス」といいますが、使用内容によって注意しなくてはなりません。
例えばデジカメの場合、高解像度で連写するならデータ転送が高速でなくてはなりません。同様に動画撮影も転送速度が間に合わないとエラーが生じます。そこで「Class」で表示されるSDスピードクラスを参考にします。

Class 2 ⇒ データ転送速度、2MB/s以上を保証する
Class 4 ⇒ データ転送速度、4MB/s以上を保証する
Class 6 ⇒ データ転送速度、6MB/s以上を保証する
SDHCカードには、20MB/s以上という高速製品もあります。実際に使用する機器のマニュアルをみて、動作に必要なSDスピードクラスを調べておきましょう。
なお、 SDHCカードではSDスピードクラスが表記されていますが、通常のSDカード（2GBまでのSDカード）では表示があったりなかったりとメーカーに委ねられています。デジカメの連写やビデオ撮影においては気を付けましょう。

倍速表記の場合
60倍速や80倍速などの表記がされている製品があります。その場合は「1倍速＝150KB」で計算しましょう。つまり、60倍速なら9MB/sです。

SDIOカード

SDIOカードは、あまり馴染みがありませんが、SDカード規格をベースにしたI/Oインターフェースです。BluetoothやワイヤレスLAN、ワンセグチューナーなどカード型のインターフェースとして使われます。

マルチメディアカード（MMC）

マルチメディアカード（MMC）は、SDカードに近い形状と構造で、SDカード以前からあった規格。
基本的にはSDカードと後方互換があります。（※後方互換：新しいカードは古い機器では使えないが、古いカードは新しい機器で使える場合が多いということ。）

メモリスティック（MS）

メモリスティック（MS）はソニーが開発したフラッシュメモリ。最大容量は128MBとなっています。著作権保護機能の「Magic Gate」に準拠。一時期は最も使用されるメモリカードでしたが、後発のSDカードにシェアを抜かれました。

メモリスティック Duo
SDカードに対抗した製品で、メモリスティックを小型化した「メモリスティック Duo（通称：MS-Duo）」。アダプタを使用すれば、メモリスティックとして使用可能。

メモリスティック PRO（MS-PRO）

256MB以上のメモリスティックは、「メモリスティック PRO」となります。FAT32フォーマットが使われ、最大32GBまで可能な大容量メモリスティックです。

メモリスティック PRO Duo
メモリスティック PROを小型化した「メモリスティック PRO Duo（MS-PRO Duo）」アダプタを使用すれば、メモリスティック PROとして使用可能。

メモリスティック マイクロ（M2）
「メモリスティック PRO Duo」よりさらに小型の「メモリスティック マイクロ」もあります。Memory～MicroでMが2つなので、M2と表記されます。アダプタを使用すれば、メモリスティック PROとして使用可能。

xD ピクチャーカード

富士フイルムとオリンパスが共同開発したデジカメ用メモリカード。従来使用されてきたスマートメディアが最大容量の限界に達したため、代わりとして登場。採用しているメーカーもこの2社だけです。速度や容量をアップさせた「type M」「type M+」「type H」があります。
