HP s5250jpの背面

ちょっとロングな写真ですみませんでした。低解像度モニタでご覧の方は、スクロールお疲れさまでした。次は、s5250jpの背面を見ていきましょう。

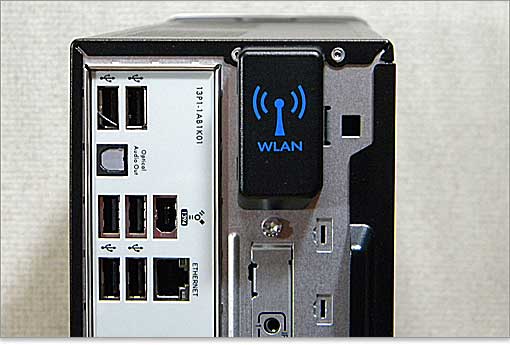

USB端子が6つ（前面と合わせて8つ）、IEEE1394が1つ、光デジタル音声出力が1つ、ギガビットイーサーLANが1つ。ワイヤレスLANを搭載するとこのような「WLAN」と書かれた保護カバーが付きます。

USB端子（USB2.0）

USB 外付けドライブやマウス、プリンターなど多くの周辺機器とつなぐことのできる端子です。単純にUSBと呼ばれていますが規格はUSB2.0で、理論値480Mbps(1秒間に60MBの転送速度）と高速。旧規格であるUSB1.1と互換性を持ちます。
当然速度を出すには、つなぐ周辺機器がUSB2.0仕様でなければなりませんが、今売られている物はほとんどUSB2.0仕様です。パソコンの電源が入ったまま、ケーブルを抜き差しできる「ホットプラグ」に対応しています。

IEEE1394 （6ピンタイプ）

IEEEE1394-6ピンタイプビデオカメラとの接続はこのIEEE1394であることが多く、動画を取り込むためにパソコンとつなぐなら必要になる端子です。「IEEE1394a」と呼ばれることもありますが同じことです。（転送速度が2倍のIEEE1394bという規格があるので、区別化のためにIEEE1394aと呼ぶことがある。）
オーディオ業界で呼ばれる「DV端子」、Apple社が呼ぶ「Firewire」、ソニーが呼ぶ「i.Link」はこのIEEE1394のことです。

転送速度は理論値400Mbps（1秒間に50MB）で、数値上ではUSB2.0よりも若干遅くなります。しかし、USB2.0とは違いCPUに負担をかけずに転送できるため、実効速度は同じくらいといわれます。

パソコンの電源が入ったまま、ケーブルを抜き差しできる「ホットプラグ」に対応しています。搭載しているのは6ピンのIEEE1394なので、この端子からの電源供給ができます。（ちなみにノートパソコンに多い４ピンは電源供給ができません。）
もちろん、4ピンと６ピンとは互換性があります。

サウンドカードがなくても、オンボード搭載なので光デジタル音声出力が可能です。

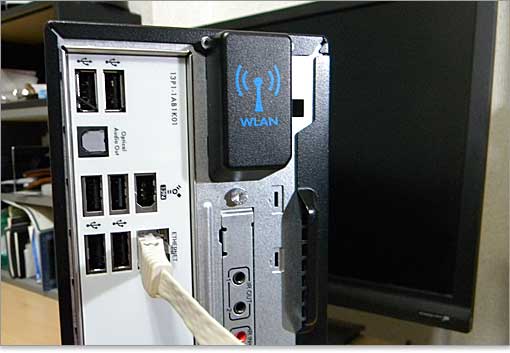

ギガビットイーサーLAN搭載。

ギガビットイーサーLAN端子（1000BASE-TX）

LAN端子インターネット接続、PC同士をネットワーク接続するポートです。
このモデルは高速の規格「1000BASE-T」です。 Gigabit Ethernetとも呼ばれます。
通信速度が1000Mbps（1秒間に125MB）で、カテゴリ5というLANケーブルが必要です。(推奨されているのがエンハンストカテゴリ5です）また100BASE-TXと互換性があります。インターネット利用では必要以上の速度ですが、パソコン間で直結してデータ転送するなど動画データなどの大容量を扱うのに利用価値があります。

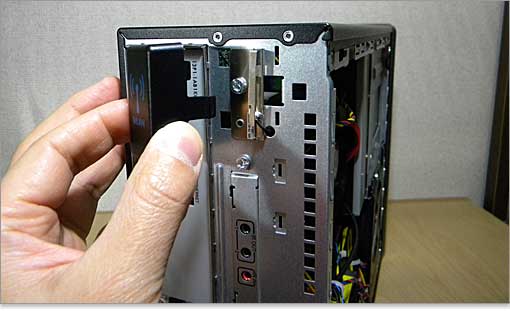

「WLAN」と書かれた保護カバーを外すと、レシーバ部分が見えます。カバーは本体内部からツメを外さないと取れません

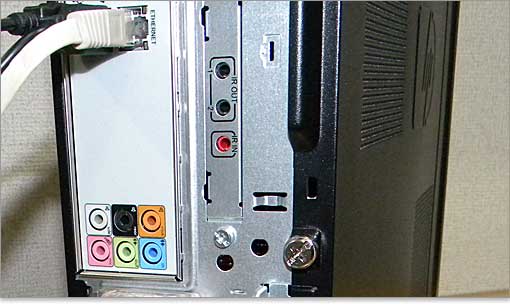

地デジ専用リモコン受信機など赤外線ユニットを接続するIR OUTおよびIR INコネクタがあります。そして6つ寄せ集まっている端子がオーディオ端子。

多チャンネル対応のオーディオ端子 7.1chスピーカーに対応したオーディオ端子があります。端子の数は多いですが、分かりやすく色分けされています。
	サイド・スピーカー用
	リア・スピーカー用
	センター/サブウーハー用
	フロント・スピーカー用
※通常のステレオ・スピーカーと接続する場合は、緑の端子のみを使う。 ※5.1chスピーカーと接続する場合は、白い端子（サイド・スピーカ用）以外の3本と接続。
	ライン入力　※ミニコンポなどオーディオ家電と接続。
	マイク入力　※マイクと接続します。
