Ryzen 5000シリーズ搭載、15.6インチ・ゲーミングノート
Alienware m15 Ryzen Edition R5の内部構造
2022年1月論評 AMD Ryzen 9 |
※レビューはあくまで実機の一例であるため、選択により各々の構成は異なる。 【寸法・重量】
|
※2022年1月30日時点のレビュー。本製品の発売日は2021年5月11日である。
内部アクセスに関しての注意事項
DELLサイトにて分解マニュアル(Alienware m15 Ryzen Edition R5 サービスマニュアル)が閲覧できるので、分解手順を知ることができる。ただし自己責任の作業であるため、当サイトでは推奨していない。リスクを理解されていることを前提に紹介している。
ネジを外し底面カバー全体を外す工程になるが、肝となる作業は多数に引っ掛けてあるツメを丁寧に外していくことである。無理に力を加えるとツメの破損につながるため、一点に力が加わるのはNGであり、全体的に力を分散する感覚でゆっくり作業を行う。そのためパテ用のプラスチックヘラが必需品となる。いくつか幅の異なるヘラを取り揃えるとよい。(力の分散という点で、自転車のタイヤ・チューブ交換の作業感覚に近い)。
シャーシ(枠組み)を持たないシンプルな構造のノートPC筐体では、「天板部 ・ パームレスト部 ・底面部」の3つに分類される。そしてパームレスト部または底面部のどちらかが、トレイのような器形状となっている。開閉カバーがフラットタイプは比較的開けやすいが、器形状のトレイ・タイプだと端子部分も含むためややハードルが高めになる。ノートPCの筐体構造については「ノートPCの筐体 基本構造」で触れている。Alienware m15 Ryzen Edition R5の底面カバーを外す
換装のための内部アクセスは、底面ボディをごっそり取り外す構造なのでややハードルが高い。 ツメを壊さぬようパテ用のプラスチックヘラを使い、丁寧に時間をかけて開けていく。

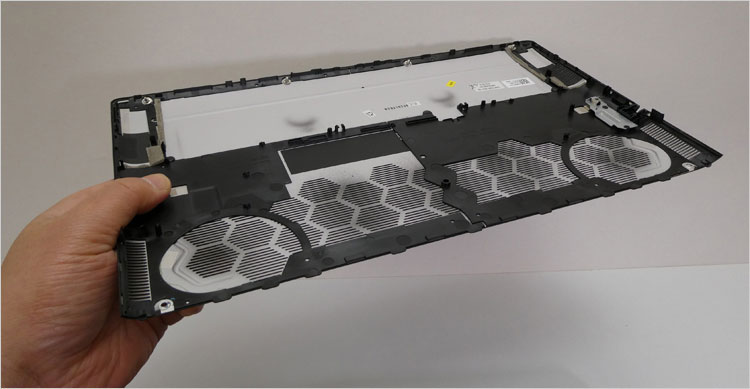

フラットカバーなので、トレイ形状のカバーよりか楽に開けられた。底面カバーはアルミ素材で、ツメの部分などプラスチックのフレームが取り付けてある。

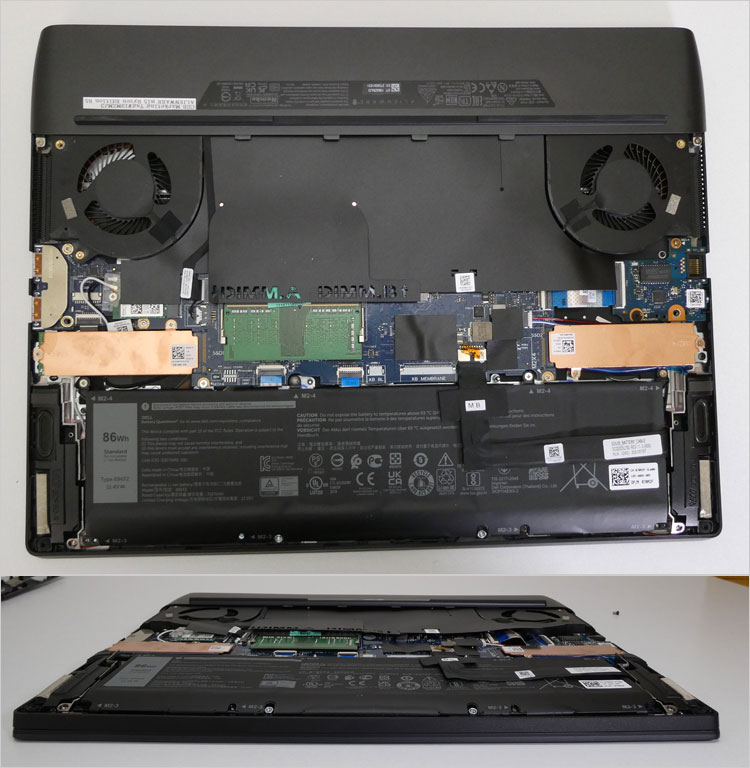

Alienware m15 Ryzen Edition R5の内部構造。

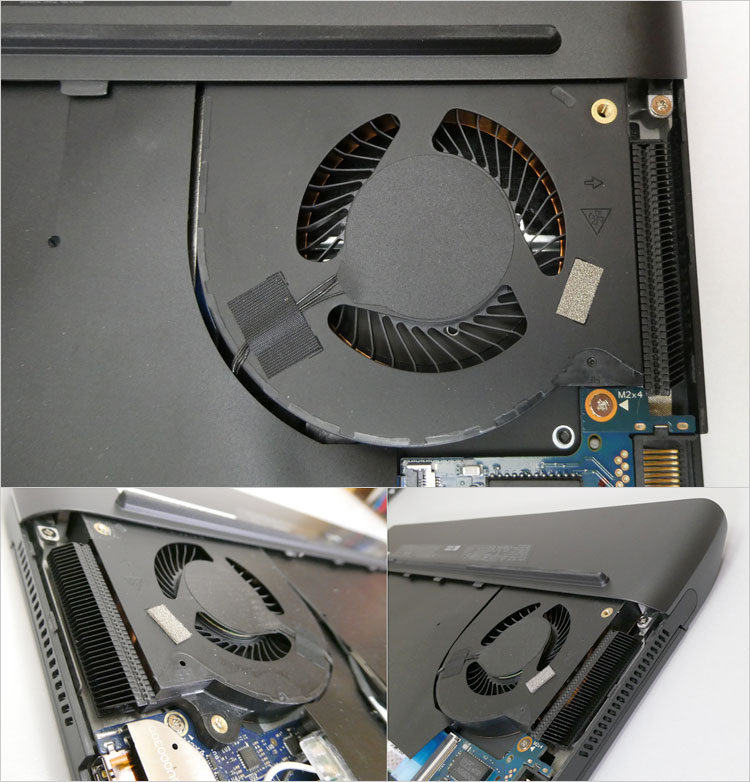

デュアルファン内蔵で、背面側にはもちろん放熱フィンが付いているが、左右側面にも放熱フィンを配置した徹底ぶり。つまり4つの排気孔と放熱フィンを持つ冷却システム。

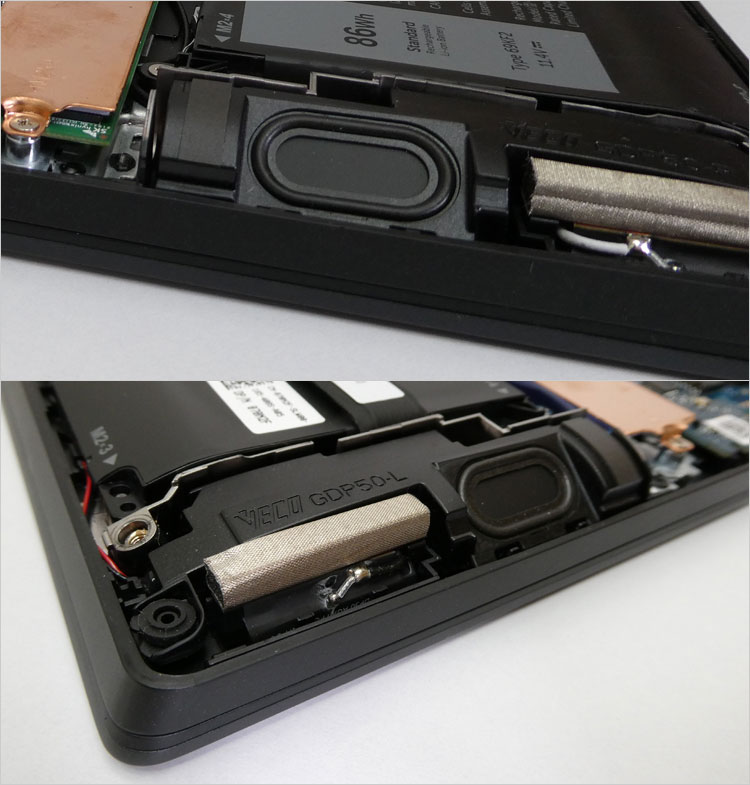

左右側面に配置された2Wスピーカーの様子。
Alienware m15 Ryzen Edition R5のマザーボード部分。半分が黒いPETフィルムで覆われ、パーツが保護されている。※PETフィルムとは : ポリエチレンテレフタレート樹脂を用いたコシのある高分子フィルムで、耐熱性があり、酸素や湿気に対するバリア性を持つ。

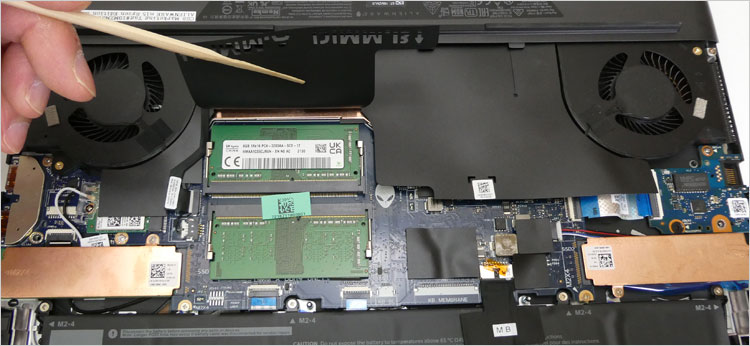

2基のメモリスロット( DDR4 So-DIMM スロット)。

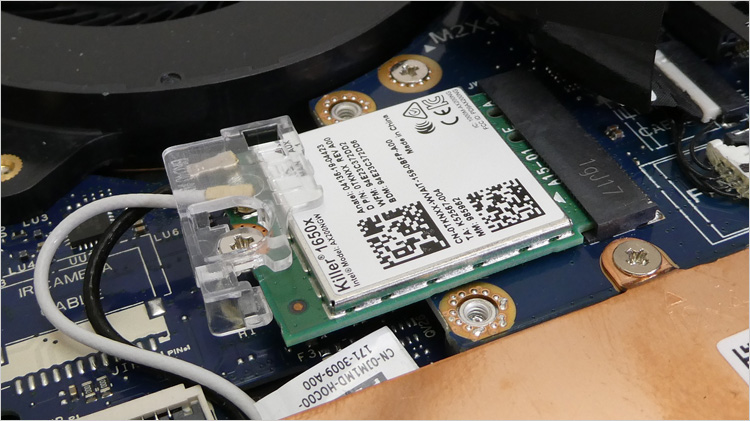

無線LANカードの搭載。

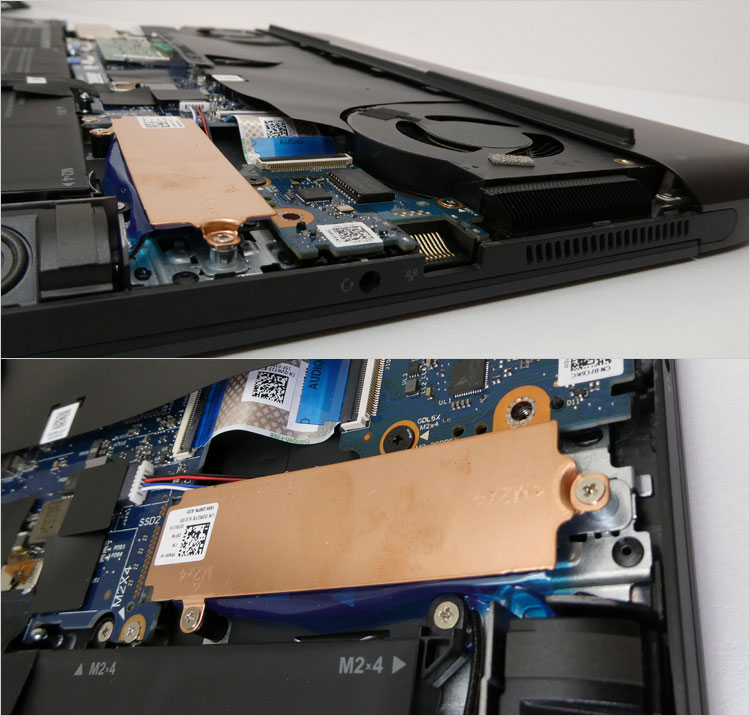

左側のM.2スロット。銅製のプレートが置かれ、間には紫の緩衝材を挟んでいる。ヒートスプレッダというより帯電防止のものかな。
右側のM.2スロット。
次は、「Alienware m15 Ryzen Edition R5のイルミネーション演出」を紹介する。
最新情報など、詳しくはDELLサイトへ
ここで紹介したAlienware m15 Ryzen Edition R5実機は一例の構成であり、ユーザーの選択や販売時期により異なる。紹介した内容がすべて標準搭載というものではなく、購入の際はオプション搭載があることを留意していただきたい。
