内部にアクセスして、拡張性を調査する!
Inspironデスクトップ(3650) の内部構成
従来のミニタワーから45%以上スペースを削減したという、Inspironデスクトップこと、Inspiron 3650。
ポイントは程々の拡張性をキープしていることである。内部にアクセスして、拡張性を調べてみた。
2015年12月論評 Skylake設計 |
|
★Alienwareノートの一部モデルに、24%オフ クーポン。★そのほか、17%~23%オフ クーポンの対象モデル多数あり!★8年連続世界シェア1位!DELLモニタがオンライン・クーポンで最大20%オフ!
クーポンコード掲載はこちら ⇒ 【DELL公式】 お買い得情報ページ
2015年12月3日時点のレビュー。パーツ構成やカスタマイズ、採用パーツのサプライヤは供給状況により変更あり
ドライブマウンタをチェック

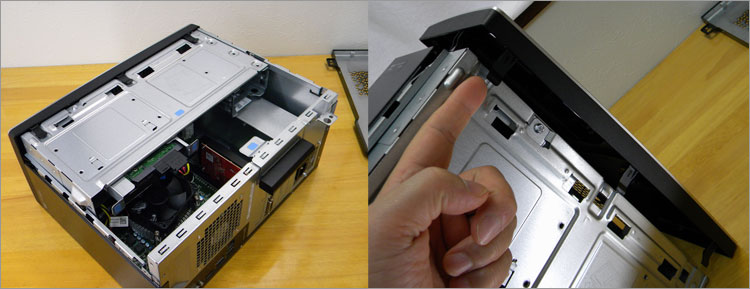

Inspiron 3650のドライブベイにアクセスするため、フロントパネルを取り外す。ロックしているツメを解除するだけだ。
Inspiron 3650の前面には無数のパンチング穴がある。フロントパネルの吸気口側にパンチング穴がないところが「おや?」であるが、フロントパネルは空洞なので、下から上に入っていくエアーフローなのだろう。

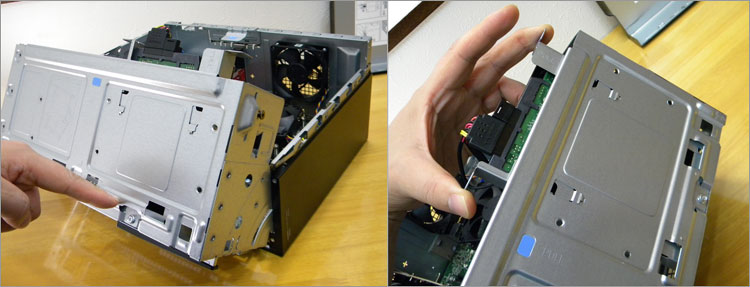

ドライブの配置場所は、観音開きになっている。
ここから各ドライブにアクセス。
3.5インチ・ストレージベイと光学ドライブベイ

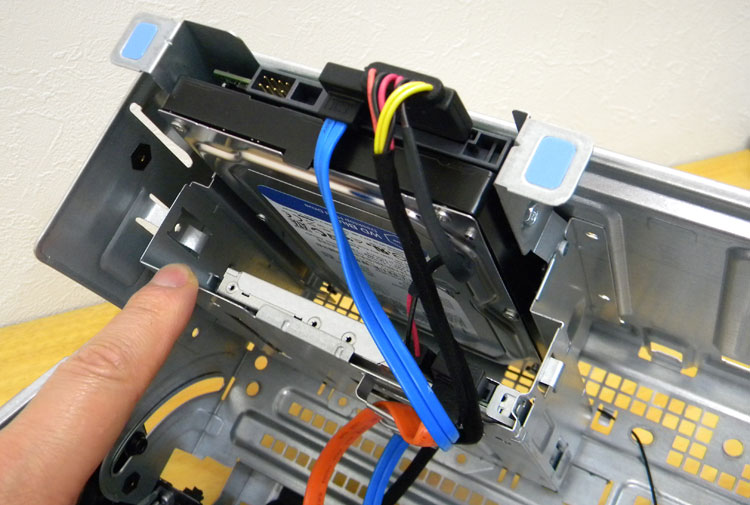

左端に、3.5インチHDDとスリム型光学ドライブを配置。3.5インチ・ストレージベイでは、スライドバーによるマウンタが採用されている。
3.5インチHDD
HDDを取り出す場合は、1箇所のネジを外し、3.5インチ・ストレージベイの固定を解除する。後はSATAケーブル等を外し、スライドバーを摘んでHDDを引き出す。

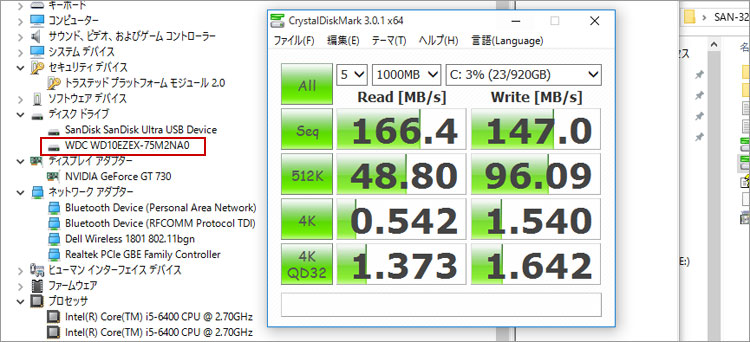

ウエスタンデジタル製だったが、これのアクセス速度をチェック。
光学ドライブ

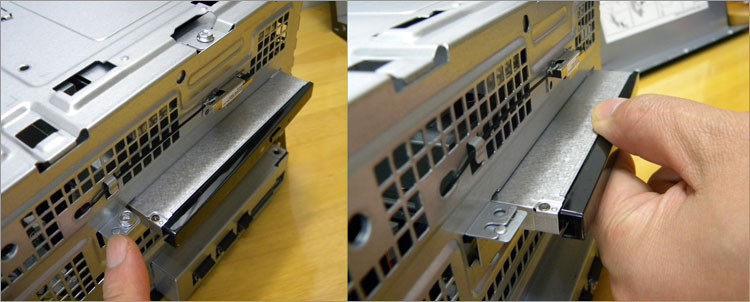

光学ドライブの場合は、SATAケーブル等を外し、前面のネジを外し、手前に引き出す。
2.5インチストレージベイ

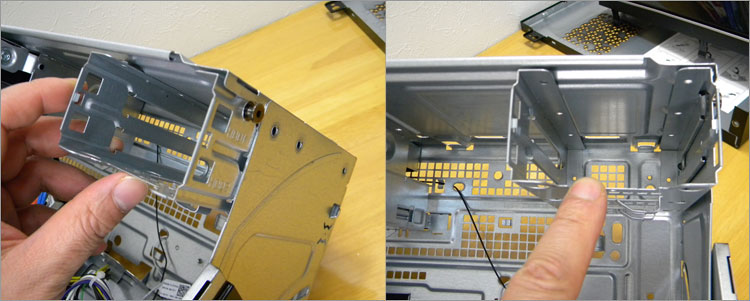

そして右端には2.5インチストレージベイが2基あるが、スライドバーのマウンタがないと使うことができない。レビュー時点ではDELLでの2.5インチストレージ・サポート対応はない。振動のないSSDであれば、両サイドにシリコンかウレタンなどの緩衝材を挟んで無理やり搭載しても問題なさそうだ。いずれにしてもサポート対象外のことなので、推奨しているわけではない。
Inspiron 3650のマザーボード
マザーボードの様子。電源ユニットからケーブルで直接電源供給しているのは、マザーボードとCPUのみ。ドライブへの電源供給はマザーボードからケーブルで行われている。この辺は一般的なPCとは異なる。

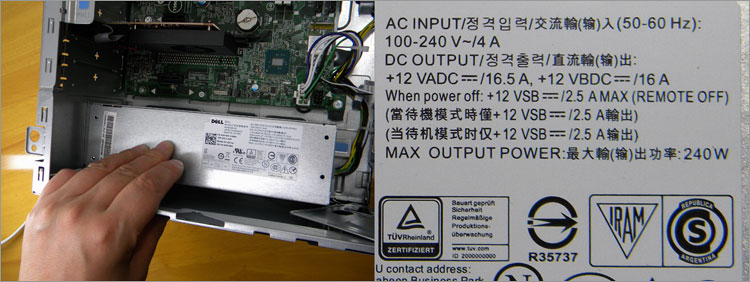

電源ユニットでは、総容量240W。+12Vが2系統あり、それぞれ最大16.5Aと16A。ローエンドPC相応の電源対応だ。
メモリスロット。
CPUの搭載。CPUクーラーとヒートシンク。

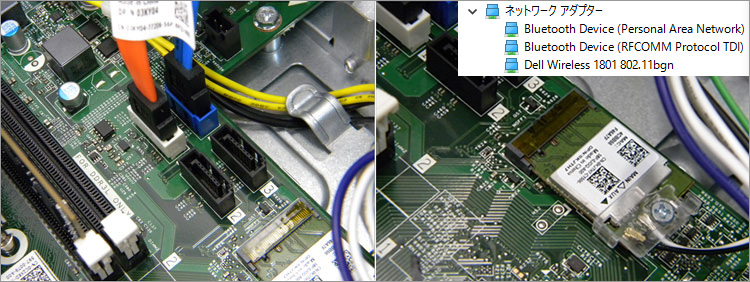

SATAコネクタが4基。無線LANカード搭載の様子。
グラフィックカード:NVIDIA GeForce GT730 の搭載

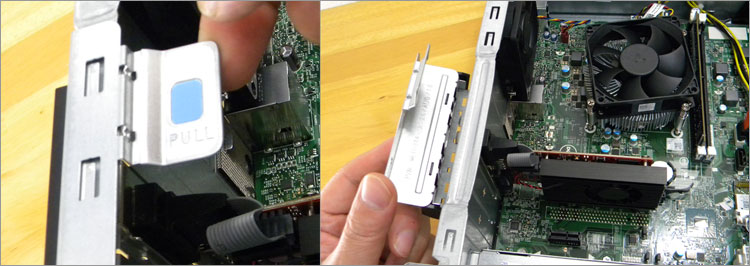

拡張カードはレバーでまとめて固定できる機構だ。Inspiron 3650のPCケースでは、標準サイズの拡張カードが搭載できる。
拡張スロットは、PCI Express × 16が1基、PCI Express × 1が2基。
今回のInspiron 3650レビュー実機では、NVIDIA GeForce GT730 のグラフィックカードを搭載しているが、PCI Express × 8のカードだった。このInspiron 3650では × 16のスロットに挿入されている。
※規格上ではPCI Express × 16スロットにそれ以下のレーン( × 1や × 8など)のカードを搭載できる。ただし、マザーボード側での対応が必要であり、すべてのPCに当てはまるわけではない。これをみると、Inspiron 3650ではPCI Express × 16スロットに × 8が搭載できるわけだ。

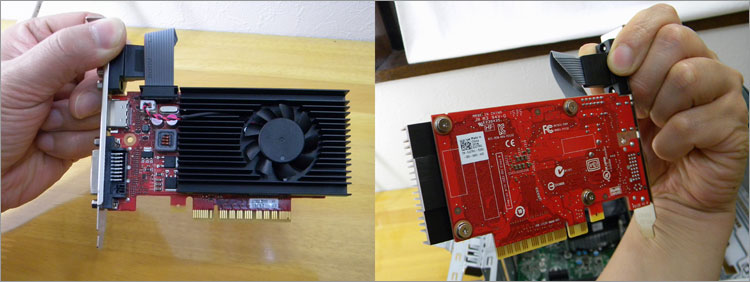

NVIDIA GeForce GT730 のグラフィックカード。小型の空冷ファンが搭載されている。このカード自体はロープロファイルだが、使用しているブラケットは標準サイズのもの。
ここまで紹介しておいて何だが、供給状況によってベンダーは異なると思われる。
Inspironデスクトップこと、Inspiron 3650のレビューは以上。
Skylake設計で第6世代Core搭載可能モデル。奥行の短い、さらに小型化したミニタワー。それでいて拡張スロットを装備しており、標準サイズの拡張カードが搭載できる。240W電源を搭載しており、ローエンドグラフィックカードが搭載できる。光学ドライブはスリム型なので、ディスクの読み込みは低速。ほどほどの拡張性と、設置性を重視するライトユーザー向け。
