Inspiron Mini 10vに2GBメモリを換装してみた

メモリの換装
Inspiron mini 10vにSSDを搭載してみた」で、独自に64GB SSDを搭載したのですが、欲が出てメモリも増量することにしました。「ここは一気に4GBメモリ!」と言いたいところですが、Inspiron mini 10vのチップセットであるMobile Intel 945GSE Expressは、最大2GBメモリまでの仕様となっていました。もともとが1GBメモリ固定モデルですので、2倍あれば良しとしましょう。

そこで、バッファローのD2/N800-2G/Eを購入。PC2-6400(DDR2-800) SO-DIMMの2GBメモリです。実はInspiron mini 10vのメモリ交換は結構難易度が高いんです。なんせ、マザーボードの裏側にメモリスロットがあるので、ほとんど解体状態になるのです。

Dellサイトの「Inspiron 1011 サービスマニュアル」に解体方法が掲載されていますが、写真が少なめでわかりにくい所がありますので、当サイトをご参考になれば幸いです。

解体のファーストステップ:キーボードを外す

キーボードを外した面
Inspiron mini 10vではキーボードを外した面から内部にアクセスする構造になっています。そのため、底面よりキーボードを固定している3箇所のネジを外します。作業するために真っ先にバッテリーを外します。

Inspiron mini 10vではキーボードを外した面から内部にアクセス
キーボード上部にコテを差し込み、持ち上げて隙間を作ります。その隙間に指を入れ、キーボード左右をジワジワと外していきます。コテはマイナスドライバーの先に布テープを貼ったものです。本来なら、固めの木ベラがあるといいです。


持ち上げずに、手前にひっくり返します。

ケーブルが、Inspiron mini 10vのマザーボード
キーボードケーブルが、Inspiron mini 10vのマザーボードに接続されているので、取り外したキーボードは持ち上げずに裏返しで置きます。


キーボードケーブルを外します。

キーボードケーブルロック

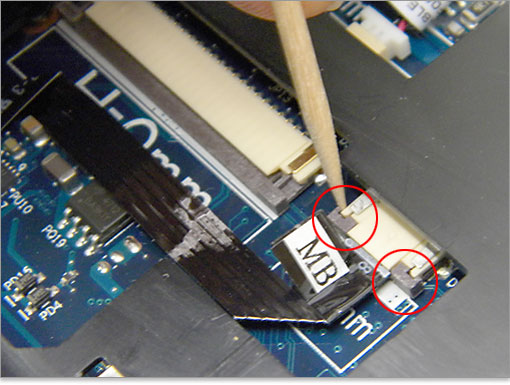

キーボードケーブルロックを手前にスライドし、2ヶ所解除します。細かいので爪楊枝で解除しました。あとはブルーのプルタブを引っ張り、基板コネクタからキーボードケーブルを外します。


キーボードの取り外し完了!

HDDの取り外し


HDDマウンタによって本体と固定しているネジを1本外します。あとはプルタブを引っ張り、HDDをSATAコネクタから外します。

パームレストの取り外し


そこそこ難関である「パームレストの取り外し」に取り掛かります。まず、タッチパッドケーブルのロックを外し、タッチパッドケーブルをシステム基板コネクタから取り外します。

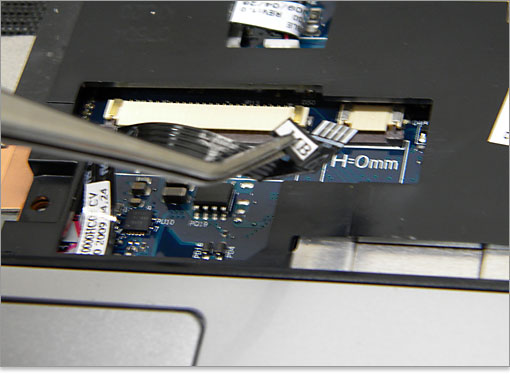

タッチパッドケーブルは小さいので、ピンセットで引き抜きました。

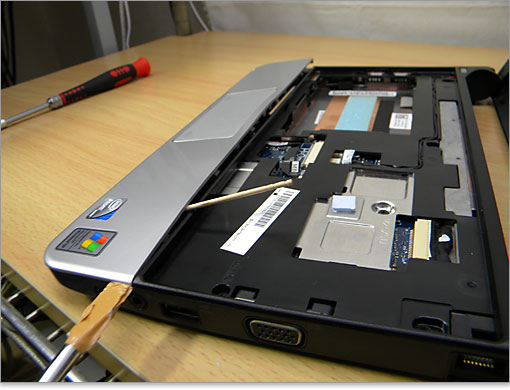

当方ではまずタッチパッドの上部からほじくりを開始しました。その隙間に爪楊枝を差し込み、閉じようとする圧力を遮ります。そしてそこをスタート地点にして、缶切りのようにホジホジと外していきます。


手前まで開いてきました。


残るはパームレストの右側面。


ようやくパームレストの取り外し完了。

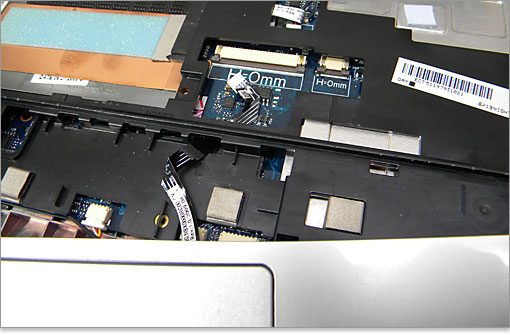

隙間よりタッチパッドケーブルを引きずり出します。


パームレストの裏側にタッチパッドの基板。意外に重量がありました。

パームレストブラケットの取り外し

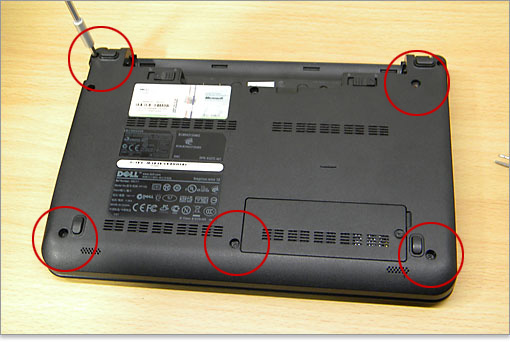

次はパームレストブラケットの取り外しです。パームレストブラケットとは、マザーボードの上に被さっているプラスチックのフレームです。まずは、底面から5本のネジを外します。


パームレストブラケットを固定する 4 本のネジを外します。

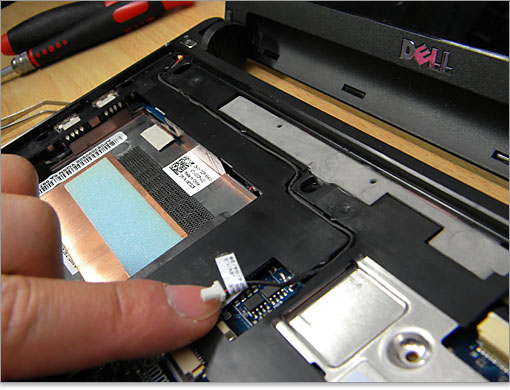

電源ボタンケーブルを外す。

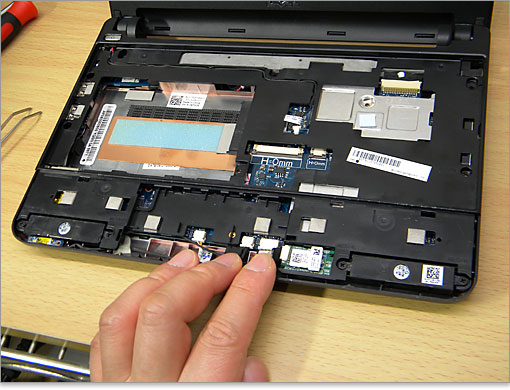

タッチパッドの下段に位置する、3つのケーブルを外します。

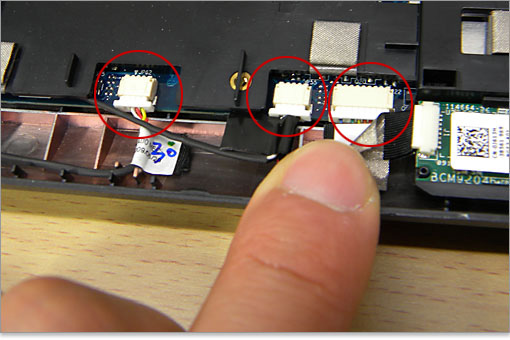

その3つのケーブル。左から「電源 / バッテリステータスライトケーブルコネクタ 」、「スピーカケーブルコネクタ 」、「Bluetooth ケーブルコネクタ 」

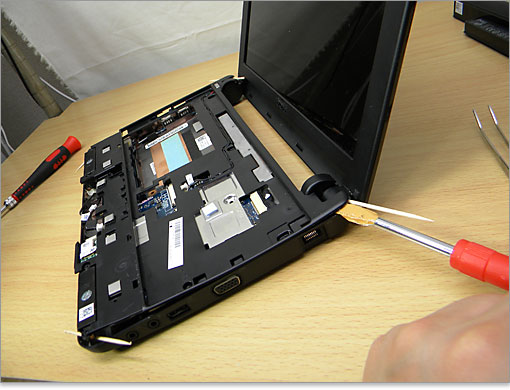

ケーブル類を引っこ抜いたら、パームレストブラケットの取り外しにかかります。ヒンジあたりが攻めやすいかと思います。

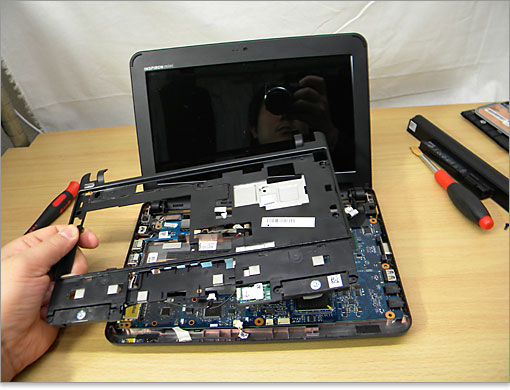

パームレストブラケットが取れました。

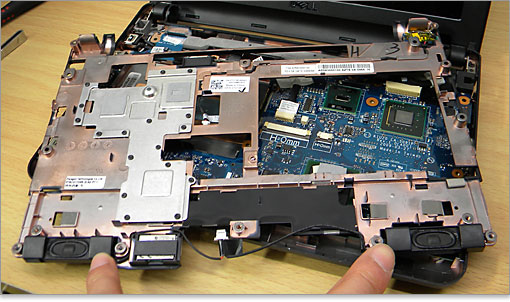

パームレストブラケットを裏返すと、スピーカーが見えます。

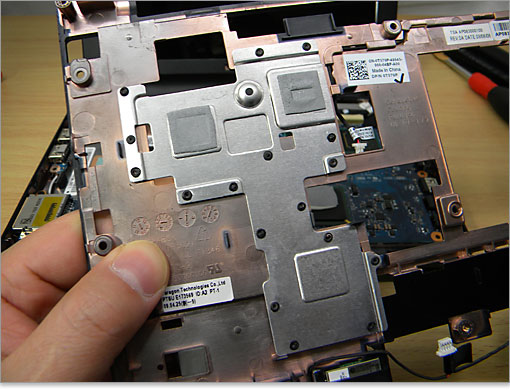

CPUやチップセットを冷やすヒートシンクのプレートが付いています。

マザーボードの引き剥がし


パームレストブラケットを取り除くと、システム基盤であるマザーボードがお目見え。「ここでメモリを搭載」といいたいですが、裏側にスロットがあるので作業はまだまだ続きます。

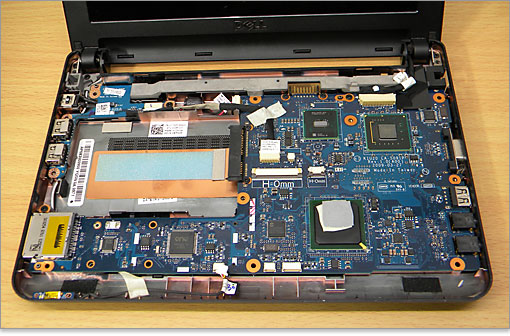

ちょっとマザボを見学。Atom N270とIntel 945GSE Expressのチップセットが見えます。冷却はパームレストブラケットについているヒートシンクだけとなりますね。


USB と SIM カードケーブルコネクタ を抜く。

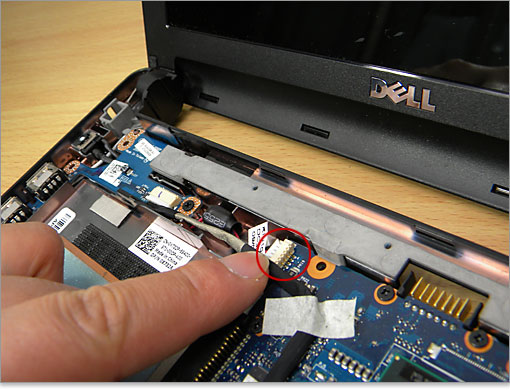

AC アダプタケーブルコネクタ を抜く。

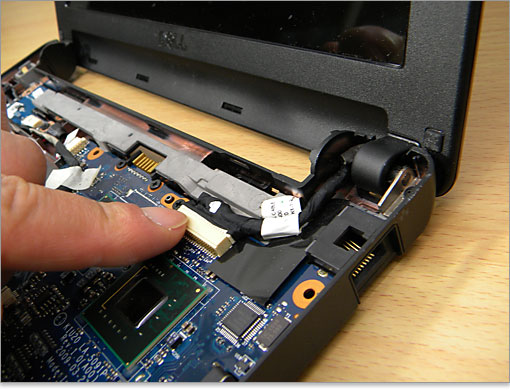

ディスプレイケーブルコネクタ を抜く。これが結構硬い。


マザーボードを固定しているネジは2本。


マザーボードの取り外しは、右側を持ち上げるようにする。

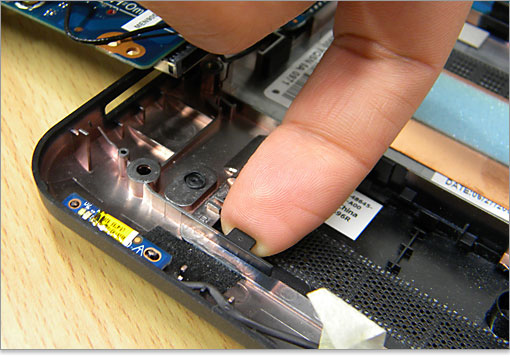

ここがマザーボードを引っ掛けているフックであり、マザーボードの右側を持ち上げないと、剥がすことができない構造です。左側から剥がすのは不可。

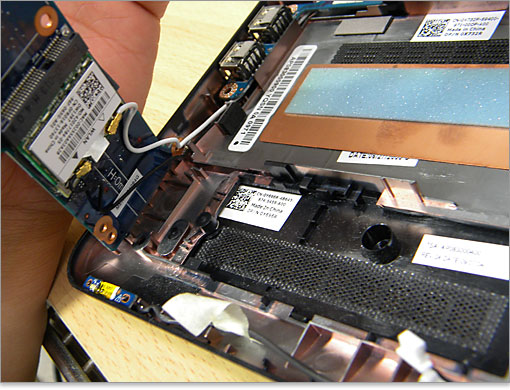

USB端子の基板とケーブルでつながっているので、ここはそのままにします。


このようにひっくり返す。

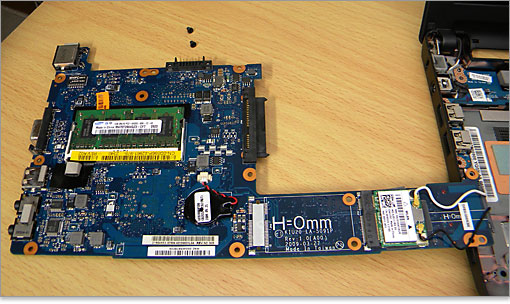

やっとメモリスロットの登場です。1スロットだけです。


バッファローのD2/N800-2G/E【PC2-6400(DDR2-800) SO-DIMMの2GBメモリ】と交換です。

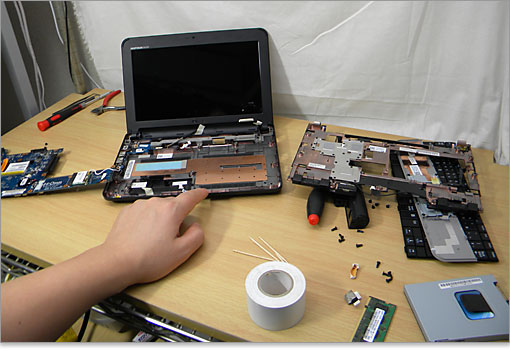

メモリ交換にここまで分解するはめに・・・。

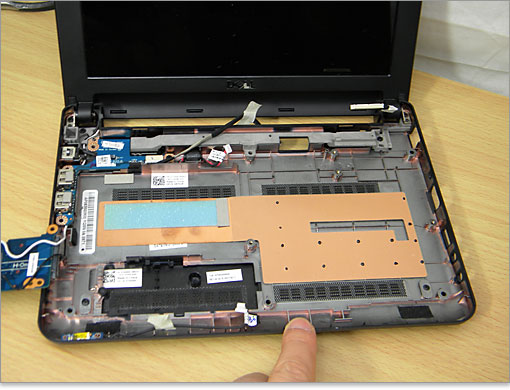

Inspiron Mini 10vに2GBメモリの換装
マザーボードの底はこのようになっています。とくにコメントはなし。面倒ですが、遡るように組み立てて、元に戻します。

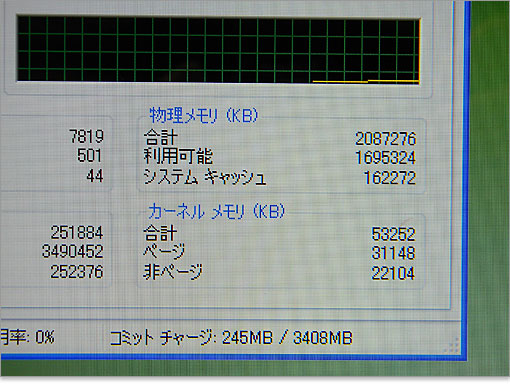

2GBメモリ認識されました。以上でInspiron Mini 10vに2GBメモリの換装を完了。もし、これを見て作業をされた方がいらっしゃいましたら、お疲れ様でした。また、「Inspiron mini 10vにSSDを搭載してみた」も参考にどうぞ。
