DELL Studio 17のインターフェースをレビュー

Studio 17のメインとなるインターフェース
Studio 17のメインとなるインターフェース、つまり装備する端子は左右側面に集中しています。Studio 17の前面や背面には端子がありません。Studio 17の左側面では、左から、IEEE 1394a、8-in-1 メディアカードリーダ、USB端子、スロットイン式光学ドライブ、USB端子、電源コネクタ、電源ボタンを装備。

Studio 17の右側面

サイトマップ~DELLレビュー

セキュリティソフトの選び方 パソコンで英会話学ぶ

パソコン購入のコツ
DELLのキャンペーン情報
パソコンパーツ知識・一覧
PCベンチマーク記録集

DELLデスクトップレビュー

DELL液晶一体型レビュー

DELL15.6インチノート

DELL17.3インチノート

DELL13.3インチノート

DELL14インチノート

DELL周辺機器レビュー

旧作DELLレビュー

  1. HOME
  2. DELLノートパソコン
  3. Studio 17(Studio 1749)レビュー 項目
  4. 現在

Studio 17の右側面では、左から、セキュリティケーブルスロット、ギガビットイーサーLAN、VGA端子、DisplayPort端子 、HDM端子、 USB端子(e-SATA共有)、アンテナ入力コネクタ、34 mm ExpressCard スロット、マイク端子、ヘッドフォン端子2つを装備。

※Studio 17はすでに販売終了しています。ただいま、こちらのDELLノートが要チェックモデルです。ますます、性能アップ!

欲しい時がDELLパソコンの購入タイミング!

DELLクーポン情報

クーポンコード掲載は、こちら ⇒ 【DELL公式】 お買い得情報ページ

パソ兄さんサイト経由限定!優待情報!

DELL直販合計8万円(税抜)以上購入で、
楽天スーパーポイント3,000ポイントプレゼント!

合計15万円(税抜)以上購入なら、
楽天スーパーポイント7,500ポイントプレゼント!

パソ兄さんサイト経由特典となっており、リンク先の専用ページでの手続きが必要になります。(それ以外の注文では対象外) ※2019年9/26改定~予告なく変更または終了する場合あり

8万円以上購入なら ⇒ 【3,000ポイント付与の優待専用ページ】

15万円以上購入なら ⇒ 【7,500ポイント付与の優待専用ページ】

※DELLは、「顧客満足度調査 2019-2020年 ノートPC部門2年連続1位」
出典-日経コンピュータ 2019年8月22日号 顧客満足度調査より

USB端子が合計で3つしかないのは少なく感じますが、常時接続の多いユーザーはUSBハブ等で対応するしかないです。それにしても両側面とも端子がびっしり装備されており、ノートパソコンとしては豊富な端子装備ではないでしょうか。

では個々の端子を細かく見ていきましょう。

Studio 17の右側面

ディスプレイを開いたとき
ディスプレイを開いたときの、Studio 17の右側面。

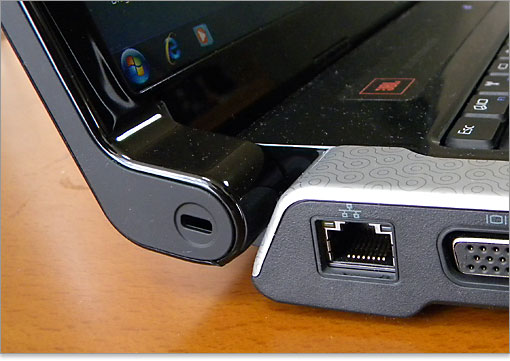

いわゆるバレルヒンジ
ヒンジ(ちょうつがい)は外側に回りこんだ設計。いわゆるバレルヒンジと呼ばれるタイプです。ヒンジ側面にセキュリティロック用の穴があります。続いて右横にギガビットイーサーLAN端子を装備。

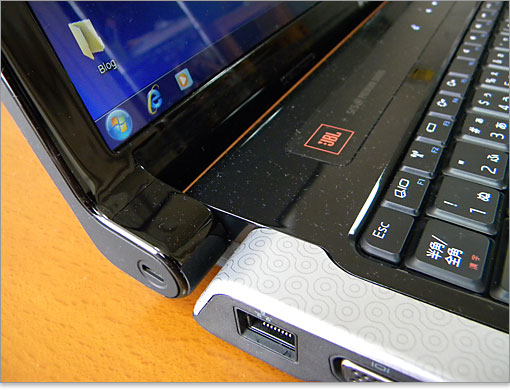

もう少し斜め上から見たヒンジ
もう少し斜め上から見たヒンジ。結構がっしりしています。

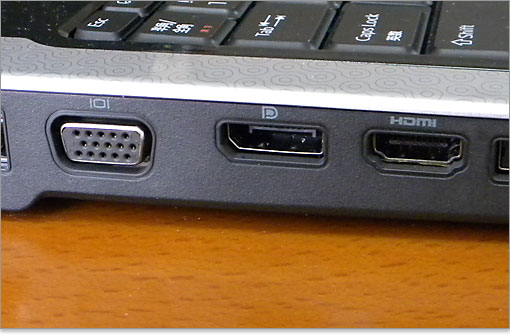

VGA端子、DisplayPort端子 、HDM端子
ここは結構おすすめポイント。外部モニタ出力に「VGA端子、DisplayPort端子 、HDM端子」と3拍子揃っています。DisplayPort端子の普及はまだまだ分かりませんが、将来的な面でも安心です。VGA端子とHDM端子が揃っていれば、アナログおよびデジタル出力に対応しています。

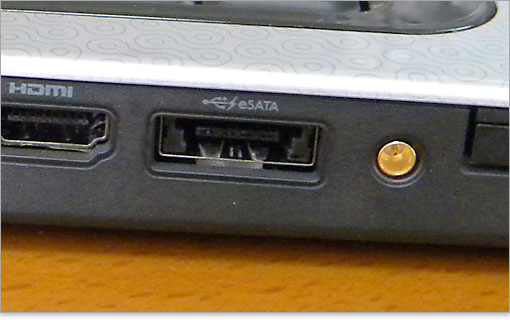

eSATA端子と共有
Studio 17の左側面では、USB端子が1つとなりますが、ここのUSB端子はeSATA端子と共有になっています。理論値ではUSB端子の5倍の転送速度を持ち、外付けHDDへのバックアップが高速です。(個人的な調査による実測速度は、USBの2倍ほどのスピード。)

しかも、このUSB端子はPower Share USB仕様なので、Windowsを立ち上げなくても、USB経由の充電が可能です。携帯電話やオーディオプレイヤーなどUSB経由で充電をするケースが増えた現在では便利な機能です。Power Share USB仕様では、USBマークの横に稲妻マークが入っています。

金メッキのピンコネクタがありますが、こちらはアンテナ入力コネクタ。地デジはUSBによる外付けが多いので、使うことはあまりなさそうです。

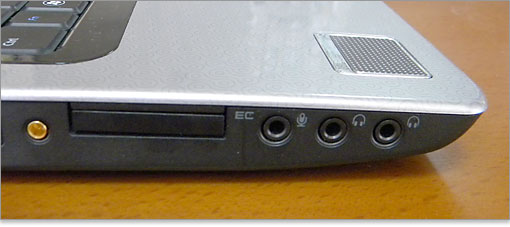

34 mm ExpressCard スロット
続いて、34 mm ExpressCard スロット、マイク端子、ヘッドフォン端子2つを装備。
ヘッドフォン端子は2つもいらないんですけどね。

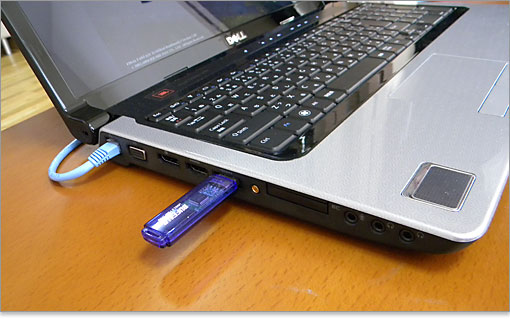

LANケーブルとUSBメモリ
Studio 17の左側面に、LANケーブルとUSBメモリを差し込んだ様子。

Studio 17の左側面

左側面のインターフェース
Studio 17の左側面のインターフェース紹介といきます。

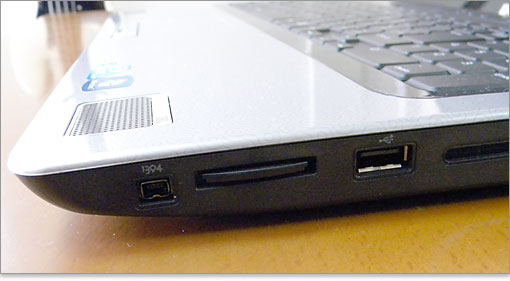

8規格対応メディアカードスロット
左から、IEEE 1394a、8規格対応メディアカードスロット、USB端子を装備。

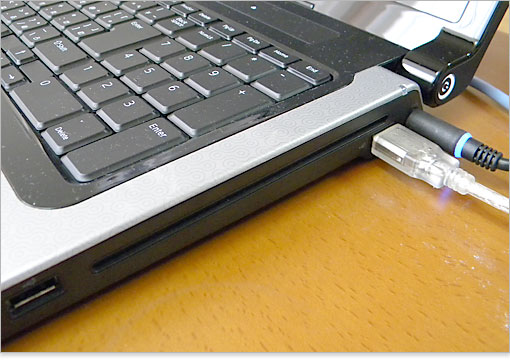

ブルーレイドライブを搭載
そして、スロットイン式の光学ドライブ。ブルーレイドライブを搭載して、高画質な映画鑑賞にもいいですね。スロットイン式なので、ディスクの出し入れがかなり手短です。

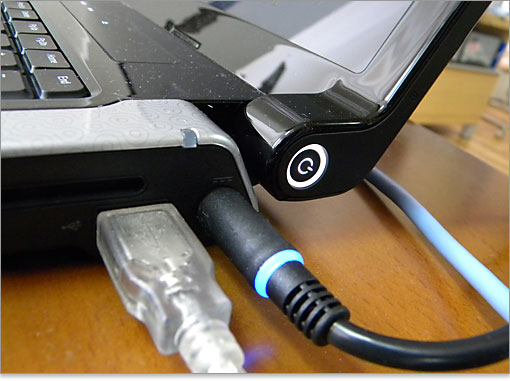

USB端子と電源コネクタ
光学ドライブのさらに左側には、USB端子と電源コネクタ。そしてヒンジに電源ボタンを装備します。ディスプレイを閉じているときは、電源ボタンを押しても起動しないので、持ち運び時でも安心です。これはStudio 15も同様です。

電源コネクタの真上には、バッテリーのインジケーターライト。ちょっと唐突な位置にありますね。ネットワークやHDDの動作ライトが無いのは少し残念なところ。

Studio 17の装備端子について、基礎知識

初心者向けに、Studio 17が装備する端子の特徴を解説します。ここで記載している転送速度は公称理論値です。環境によって実測値は変わります。正直、どんなにハイスペックなパソコンでも理論値になかなか近づかないのが実状です。

USB端子(USB2.0)

USB外付けドライブやマウス、プリンターなど多くの周辺機器とつなぐことのできる端子です。単純にUSBと呼ばれていますが規格はUSB2.0で、480Mbps(1秒間に60MB)の転送速度。旧規格であるUSB1.1と互換性を持ちます。当然速度を出すには、つなぐ周辺機器がUSB2.0仕様でなければなりませんが、今売られている物はほとんどUSB2.0対応です。パソコンの電源が入ったまま、ケーブルを抜き差しできる「ホットプラグ」に対応しています。
USB1.1仕様の周辺機器をつなげた場合の速度は、USB1.1のままです。
(Lowスピードで1.5MB/1秒間、フルスピードで12MBの転送速度)。

IEEE1394 (4ピン タイプ)

IEEE1394-4ピンタイプビデオカメラとの接続はこのIEEE1394であることが多く、動画を取り込むために必要になる端子です。「IEEE1394a」と呼ばれることもありますが同じことです。(転送速度が2倍のIEEE1394bという規格があるので、区別化のためにIEEE1394aと呼ぶことがある。)
オーディオ業界で呼ばれる「DV端子」、Apple社が呼ぶ「Firewire」、ソニーが呼ぶ「i.Link」はこのIEEE1394のことです。
転送速度は400Mbps(1秒間に50MB)で、数値上ではUSB2.0よりも若干遅くなります。しかし、USB2.0とは違いCPUに負担をかけずに転送できるため、実効速度は同じくらいといわれます。
パソコンの電源が入ったまま、ケーブルを抜き差しできる「ホットプラグ」に対応しています。搭載しているのは4ピンのIEEE1394なので、6ピンのようにこの端子からの電源の供給はできません。だだし、4ピンと6ピンとは互換性があります。

eSATA端子(Studio 17では左側面のUSB端子と共有)

eSATAの写真eSATA(External Serial ATA)は、直訳すると「外部SATA」になりますが、内蔵ハードディスクをつなぐSATA規格をそのまま外部用にしたものです。主に外付けハードディスクの接続に使われる高速インターフェースです。

これまで、外付けハードディスクの接続にUSB2.0やIEEE1394が使われてきましたが、これらはUSB2.0で60MB/sの転送速度、IEEE1394aで50MB/sです。ところがSATA規格のハードディスクのは、前SATA規格で150MB/s、主流のSATA2では300MB/sの速度を持っています。

つまりUSB2.0でつなぐと、SATA2の転送スピードなら20%しかでません。現在のハードディスク速度ではUSB2.0もIEEE1394aも低速なのです。そこで外付け用に開発されたのがeSATAです。

電源が入ったままケーブルを抜き差しできる「ホットプラグ」に対応しており、ケーブルは最長2mまでとなっています。内蔵型ハードディスクにつかわれるSATAケーブルと誤接続しないように、eSATAケーブルはコネクタ形状が異なります。内蔵用SATAはL字型コネクタ、外付けのeSATAはI字型コネクタです。

※Power Share USB仕様
上記で紹介したeSATA端子(USB共有)はPower Share USB仕様なので、Windowsを立ち上げなくても、USB経由の充電が可能です。携帯電話やオーディオプレイヤーなどUSB経由で充電をするケースが増えた現在では便利な機能です。

VGA(別名:D-Sub15ピン、外部アナログ・モニタ出力)

D-Sub15ピン外部の液晶モニタへ出力できます。画面サイズの小さいノートでも大画面で表示することが可能になります。アナログ接続になるため信号の経由は「デジタル信号→アナログ変換→デジタル信号」となり、もとのデジタル信号のままの出力になりません。デジタル接続のDVIやHDMI、Display Portよりも画質が劣ります。

HDMI端子

HDMI「DVI」をベースに設計された規格。液晶モニタへのデジタル出力できます。1本のケーブルで映像データ・音声データ・著作権保護の制御信号をまとめて転送することができます。

Display Port端子

ディスプレイポートDVI端子の後継として、業界団体VESAが定めているディスプレイ端子。特徴はHDMIと同じで、1本のケーブルから映像・音声・制御信号を転送できます。

DVI端子はサイズが大きいため、ノートパソコンなど小型の電子機器には搭載しづらく、より小サイズの端子として登場しました。HDMIとは違い、使用ライセンス料は発生しないので、デジタル機器メーカーは生産コストを抑えられます。

ギガビットイーサーLAN端子(1000BASE-TX)

LAN端子インターネット接続、PC同士をネットワーク接続するポートです。
このモデルは高速規格「1000BASE-T」です。 Gigabit Ethernet (ギガビットイーサーネット)とも呼ばれます。
通信速度が1000Mbps(1秒間に125MB)で、カテゴリ5というLANケーブルが必要です(推奨されているのがエンハンストカテゴリ5です)。また100BASE-TXと互換性があります。 インターネット利用では必要以上の速度ですが、家庭内ネットワークを組むなら大容量データを転送するため、必須となります。

マイク端子について

オーディオ家電のライン出力端子と、パソコンのマイク入力端子とつないで音声を取り込む場合、必ず「抵抗入りのケーブル」でつなぎましょう。
ライン出力は信号レベルがマイク入力より遥かに高いので、通常のケーブルではパソコンにダメージを与えることになります。

Express Card スロット(34mmの規格対応)

Express Card/34
このスロットにExpress Cardを搭載することで、機能やインターフェース(接続端子)の追加ができます。デスクトップパソコンでいうと拡張カードを搭載するようなものです。(デスクトップでは内蔵型となっています。)サイズ幅34ミリのExpress Card/34に対応。サイズ幅54ミリでL字型のExpress Card/54の規格には未対応

PCカード従来のノートパソコンに使われてきたPCカード(Card Bus)とは互換性がありません。 Express Cardを購入しましょう。

ほかに8規格対応カードスロットもあり、Studio 17は種類に富んだインターフェースを装備しています。
