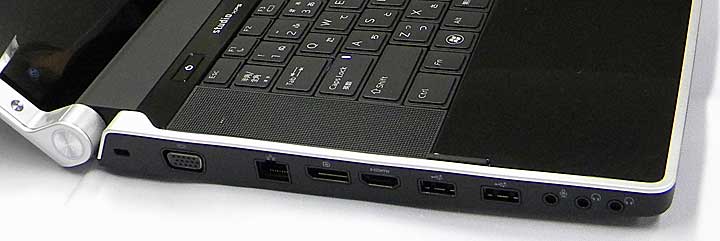

Studio XPS 16の左側面のインターフェース

当サイト人気No.1ノート、Inspiron 15R

USB端子（USB2.0）

外付けドライブやマウス、プリンターなど多くの周辺機器とつなぐことのできる端子です。単純にUSBと呼ばれていますが規格はUSB2.0で、480Mbps(1秒間に60MBの転送速度）と高速。旧規格であるUSB1.1と互換性を持ちます。
当然速度を出すには、つなぐ周辺機器がUSB2.0仕様でなければなりませんが、今売られている物はほとんどUSB2.0仕様です。パソコンの電源が入ったまま、ケーブルを抜き差しできる「ホットプラグ」に対応しています。

昔のUSB1.1仕様の周辺機器をつなげた場合の速度は、USB1.1のままです。
(Lowスピードで1.5MB/1秒間、フルスピードで12MBの転送速度）。

VGA（別名：D-Sub15ピン、外部アナログ・モニタ出力）

外部の液晶モニタへ出力できます。画面サイズの小さいノートでも大画面で表示することが可能になります。アナログ接続になるため信号の経由は「デジタル信号→アナログ変換→デジタル信号」となり、もとのデジタル信号のままの出力になりません。デジタル接続のDVIやHDMI、Display Portよりも画質が劣ります。

HDMI端子

「DVI」をベースに設計された規格。液晶モニタへのデジタル出力できます。1本のケーブルで映像データ・音声データ・著作権保護の制御信号をまとめて転送することができます。

Display Port端子

DVI端子の後継として、業界団体VESAが定めているディスプレイ端子。特徴はHDMIと同じで、1本のケーブルから映像・音声・制御信号を転送できます。

DVI端子はサイズが大きいため、ノートパソコンなど小型の電子機器には搭載しづらく、より小サイズの端子として登場しました。HDMIとは違い、使用ライセンス料は発生しないので、デジタル機器メーカーは生産コストを抑えられます。

ギガビットイーサーLAN端子（1000BASE-TX）

インターネット接続、PC同士をネットワーク接続するポートです。
このモデルは高速の規格「1000BASE-T」です。 Gigabit Ethernetとも呼ばれます。
通信速度が1000Mbps（1秒間に125MB） で、カテゴリ5というLANケーブルが必要です。(推奨されているのがエンハンストカテゴリ5です）また100BASE-TXと互換性があります。 インターネット利用では必要以上の速度ですが、パソコン間で直結してデータ転送するなど動画データなどの大容量を扱うのに利用価値があります。

マイク端子について

オーディオ家電のライン出力端子と、パソコンのマイク入力端子とつないで音声を取り込む場合、必ず「抵抗入りのケーブル」でつなぎましょう。
ライン出力は信号レベルがマイク端子より遥かに高いので、通常のケーブルではパソコンにダメージを与えることになります。
