ミニタワー型PCに光学ドライブを増設する

DELLのミニタワー型パソコン、Studio XPS 8000に光学ドライブを増設したときの様子を紹介します。自作パソコからメインPCを交代させたので、光学ドライブをそのまま引越しさせました。(実施日:2010年3月4日)

DVDスーパーマルチドライブ(パイオニア製DVR-217J)を増設

メーカーパソコンを買っても、多くのパーツは自作感覚で換装・増設できるので、保証対象外覚悟ならいろいろとイジることができます。このStudio XPS 8000もマザーボード以外であれば、ほとんどのところに独自のカスタマイズを加えることができます。今回、増設する光学ドライブはパイオニア製DVR-217Jであり、ハニカム構造で靜音動作が定評のドライブです。

ハニカム構造
Studio XPS 8000のサイドパネルを外し、フロントパネルを外します。

Studio XPS 8000の2台の光学ドライブ
光学ドライブがもともと1台搭載されています。そして増設用のドライブベイは、金属パネルで塞がれています。まずはこれを取り払いましょう。

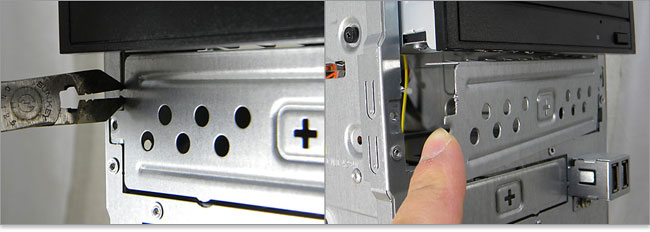

光学ドライブベイ
金属パネルのつながっているところを、ペンチで切り離します。このとき、金属のカスがこぼれそうになりますが、マザーボードの回路をショートさせかねないので、きっちり回収します。

5.25インチベイ-Studio XPS 8000
反対側も金属パネルがつながっているので、切り離した部分から反対側へ動かし、左右に揺さぶって取り除きます。なお、金属パネルは切り取っても、ビス止めで元に戻せます。

Studio XPS 8000の前面
これで光学ドライブを挿入するスペースができました。Studio XPS 8000の前面からDVR-217Jを挿入します。

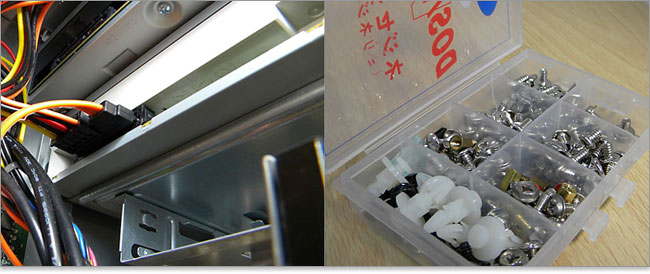

Studio XPS 8000ミリネジ
DVR-217Jの背面から、SATAケーブルとSATA電源ケーブルを接続します。増設の場合は、別途SATAケーブルやネジが必要になります。自作パソコン用のネジ・セットを常備しておきましょう。光学ドライブは大抵ミリネジが使われます。インチネジを使うとネジ穴がバカになるのでご注意を。

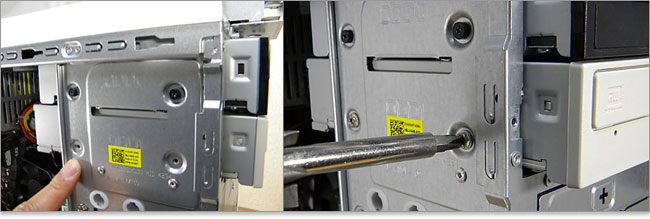

2箇所留める
工具ドライバで2箇所をネジ止め。 反対側2箇所は、PCケースにある突起がドライブのネジ穴に入り込んで固定してくれます。これで光学ドライブが計2台搭載されました。

Studio XPS 8000カスタマイズ事例
最後にフロントパネル、サイドパネルを元に戻しで完了。光学ドライブが2台あるとディスクからディスクのコピーが手早くできます。それ以外のメリットは特に思い当たりません。 デバイスシステムなどのインストール作業は必要なく自動認識します。DVD鑑賞には再生ソフトがあればOKです。
