高級筐体!CNC機械加工による、アルミ削り出しボディ
DELLのXPSシリーズをいった高級モデルでは、CNC アルミ削り出しボディの製品がある。それらの製品はCNC機械加工によって、アルミの塊(インゴット)から筐体パーツを削り出す。CNCとは「Computer Numerical Control」の略であり、直訳すると「コンピューター数値コントロール」。アルミの削り出し工程において、移動量や移動速度などにコンピュータ数値制御を用いている。削り出されたアルミボディはつなぎ目が少ないユニボディであり、鋳造ボディよりも高い堅牢性と美しい質感を持つ。
2015年に開催された「DELL XPS 13(9350)新製品発表会」において、アルミ削り出しの説明を受けたので、その情報を掲載しておく。概ね全製品で共通していると思われる。
イベントで公開していた削り出しの映像資料ではこんな感じだった。金型による成形ではなく、冷却液をかけながらアルミのインゴット(塊)をCNC機械加工によって削り出している。
パネルには英語で「CNC Machining Sculpting Diamond Cut 」と書かれていた。直訳すると、「ダイヤモンドカットのCNC機械彫刻」。ちなみに、ダイヤモンドバイトという「精密金型加工に適した刃先の道具」で金属を削るため、ダイヤモンドカット(またはダイヤカット)と呼ばれる。
CNC加工で削り出すアルミのインゴット(塊)。ずっしりと重く削り出す量が多そうだ。鋳造ではないので、簡単に言うと彫刻作業ということになる。
削り出しが完了した天板部分。表面がまだ荒削りであるが、ここまで削り出すには30分もかかるという。
DELLロゴも彫り出している。
サンドフィニッシュで美しい梨地表面にした後、アルマイト加工(アルミニウム陽極酸化皮膜加工)を2回も施す。アルマイト加工とは酸化皮膜を生成させる表面処理で、これにより耐食性と耐摩耗性が向上する。
アルミインゴット → 削り出し直後の荒削り → サンドフィニッシュとアルマイト加工の最終仕上げ・・という工程。
削り出した後の天板裏側。
天板の裏側でも荒削りだったのを綺麗に研磨して、緩衝材などが配置される。
つまり底面パーツも天板と同じ削り出し加工。
アルミ削り出しのモデル例
2020年4月レビューの、DELL XPS 13-9300

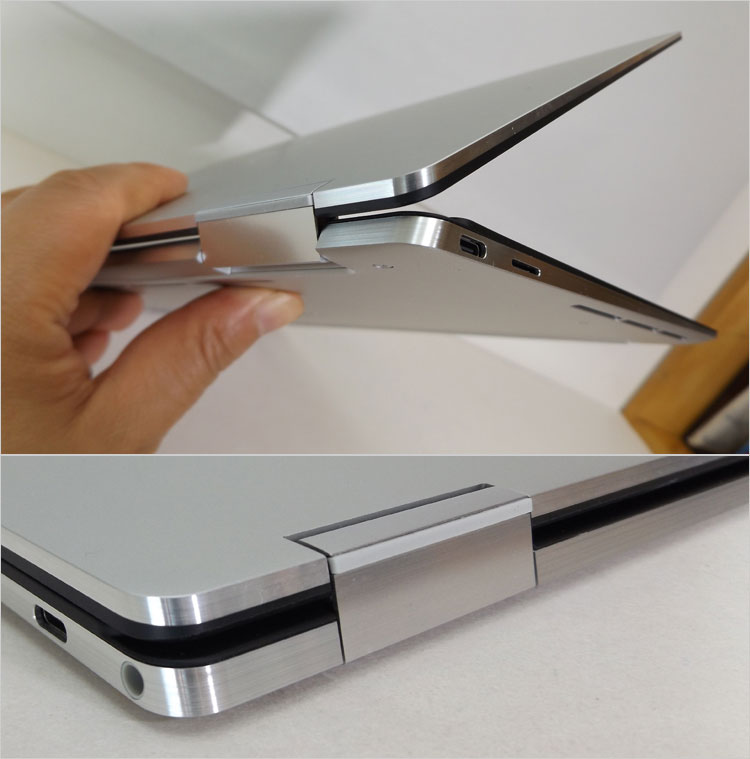

2019年11月4日レビューの、XPS 13 (7390) 2-in-1
2019年3月8日レビュー、DELL XPS 13(9380)
2017年11月30日レビュー、DELL XPS 13-9360(KabyLake Refreshモデル)

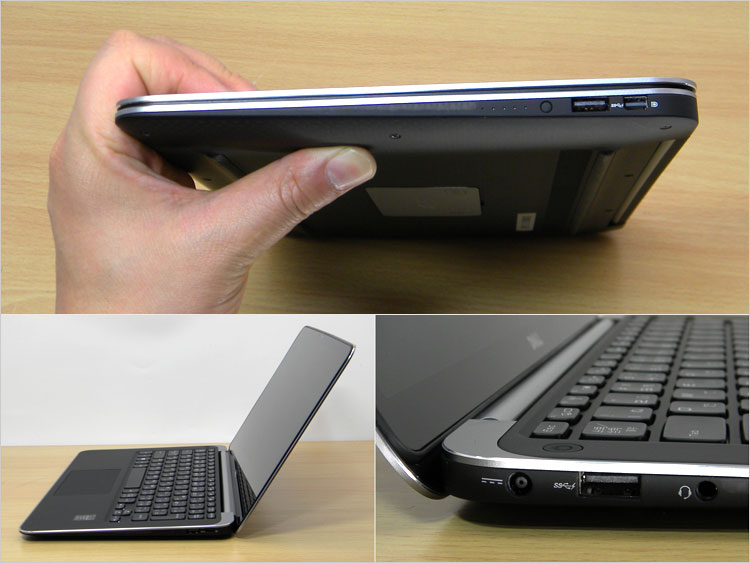

2014年5月にレビューした、DELL XPS 13(9333)

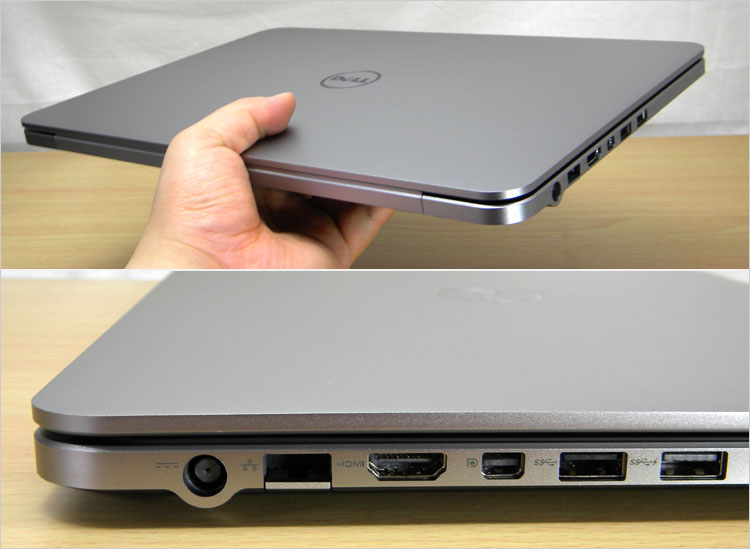

2012年7月論評の、DELL XPS 15(L521X)

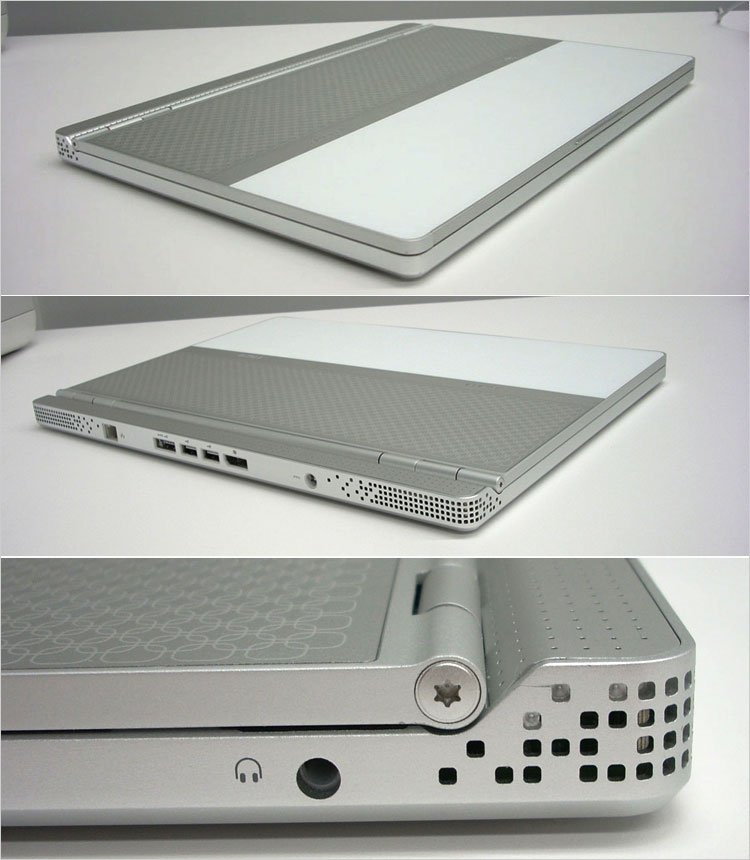

2009年4月に論評したDELL Adamo13が、DELL製品初となるアルミ削り出しボディ!
