Vostro 3268の内部構造・マザーボード
2017年1月に発売した「Vostro 3200シリーズ スモールデスクトップ」こと、Vostro 3268をレビューしている。KabyLake設計で、第7世代のCore i5が搭載可能なスモールタワー。スチールの筐体はVostro 3250（前世代にあたるSkylake設計）やInspiron 3268と同じものだと思われる。
Vostro 3268では前面吸気ファンを内蔵し、CPUファンにはパッシブダクトを使用した吸気システム。排気ファンはなく、自然排気を利用した正圧タイプのエアーフローとなっている。エントリーモデルでこの方式はやや珍しい。
 2017年8月論評 |
|
【2021年1月18日（月）まで】
★Inspiron (3881) 、Inspiron 24-5000 / Inspiron 27-7000 に、 18％オフクーポン！
★上記以外および、Alienwareシリーズには17％オフクーポン！
★7年連続世界シェア1位！DELLモニタがオンライン・クーポンで10%オフ
クーポンコード掲載はこちら ⇒ 【DELL公式】 お買い得情報ページ
2017年8月30日時点のレビューであり、手元の実機における現状レポートである。
Vostro 3268の内部にアクセスする
背面のネジを外して、サイドパネルを引くと、Vostro 3268の内部にアクセスできる。サイドパネルは、一枚板の端を折り曲げて加工した簡易なものであるが、エントリーモデルでは一般的な剛性。
ツメを解除してフロントパネルが外せる。吸気口の位置に赤色の防塵メッシュが張られている。
前面スチール部分。下部に吸気口が空けられている。
前面に配置された吸気ファンと通気口の様子。
Vostro 3268の内部。
180Wの電源
180Wの電源を搭載。メインとなる12Vは2系統あり、最大はそれぞれ12A，14A。デスクトップ機で、180Wはかなりエントリーな容量だが、とくに拡張性を求める機種でもないので、この機種を選んでいる時点で特に気にすることでもないだろう。実際、ロー・プロファイルのローエンド・グラフィックカードの搭載に限られる。
CPUとパッシブダクト
CPUファンの位置にパッシブダクトを取り付けてあり、集中的に吸気できる構造。
拡張スロット
拡張スロットは、PCI Express x1が1基、PCI Express x16が1基。ワンタッチレバーによって、工具＆ネジなしで固定できる機構になっている。

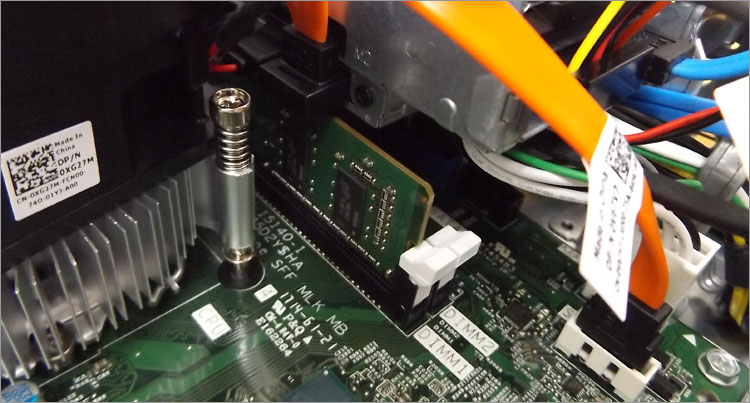

メモリスロット
メモリスロットは2基。
HDDマウンタ
3.5インチマウンタの様子。前モデルにあたるVostro 3250（Skylake設計）では、取り出しやすいように取っ手が付いていたが、Vostro 3268ではコストダウンのためか、省略されている。

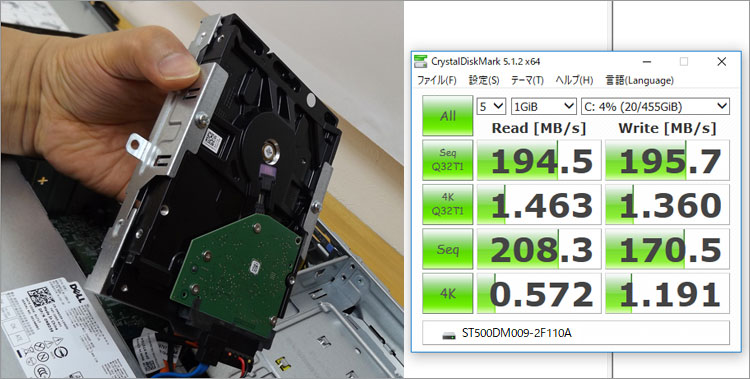

レビューしたVostro 3268では、シーゲート製のHDD（ST500DM009）が搭載されていたが、シーケンスリードで200MB/s前後。
HDDマウンタの下に、光学ドライブのマウンタ。よく見ると専用の2.5インチマウンタを引っ掛ける構造になっているが、DELLでの2.5インチサポートはない。
Vostro 3268のレビューは以上。
Vostro 3268について、詳しくはDELLサイトにて！
