スリムでスモールな筐体でも、拡張スロット(PCI Express)を2基装備
DELL Vostro 3250の内部構造
Vostro 3200シリーズ スモール・デスクトップのうち、Skylake設計のVostro 3250をレビューしている。Vostro 3250は、幅93mm、高さ290mmのコンパクトスリムな筐体であるが、PCI Express x1(1つ)、PCI Express x16(1つ)のちょっとした拡張性がある。(スリムなロー・プロファイルにかぎられる)。また、最近は淘汰気味の光学ドライブも内蔵している。では、Vostro 3250を詳しく知るため、内部構造をみてみよう。
2016年1月論評 Skylake設計 |
|
★Alienwareノートの一部モデルに、24%オフ クーポン。★そのほか、17%~23%オフ クーポンの対象モデル多数あり!★8年連続世界シェア1位!DELLモニタがオンライン・クーポンで最大20%オフ!
クーポンコード掲載はこちら ⇒ 【DELL公式】 お買い得情報ページ
2016年1月25日時点のレビュー。パーツ構成やカスタマイズ、採用パーツのベンダーは供給状況により変更があるため、購入された場合の一致性は保証していない。あくまで、手元にあるVostro 3250実機における現状レポートである。
Vostro 3250内部構造~マザーボードからドライブまで
サイドパネルを外すと、CPUファン、ドライブマウンタ、電源ユニットがみえる。搭載されている電源は、180Wとエントリー容量。主体となる+12Vは3系統あり、最大は各12A、14A、2.5Aとなっている。Vostro 3250のPCケースファンは前面吸気ファンであり、前方の下にファンが搭載されている。
フロントパネル
ドライブマウンタを外すために、フロントパネルをとる。フロントパネルの裏側から赤い防塵メッシュが確認できる。
CPUファンの上にはパッシブダクトを取り付けてあり、サイドパネルの通気口が集中的に吸気するエアーフローだ。低負荷時であれば、ファンの風切音はさほど気にならない。
3.5インチHDDと、スリム光学ドライブのマウンタ
DELL製品の中には、工具やネジの要らないメンテナンス性に長けたモデルがあるが、このVostro 3250では工具とネジは必要な構造である。インチネジを2本外し、取っ手を引っ張れば、まず3.5インチHDDマウンタが取り外せる。
さらにその下のマウンタは光学ドライブ用であり、インチネジを外した後、ラッチを押すとロックが外せ、光学ドライブごとマウンタが取り外せる。
ストレージ・パフォーマンス

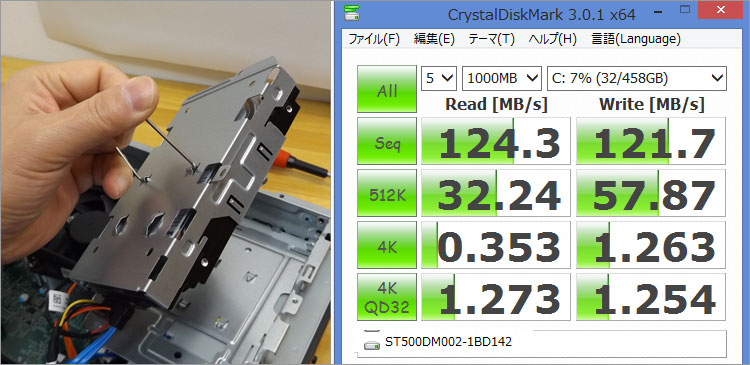

今回のVostro 3250レビュー機ではシーゲート製のHDDを搭載しており、アクセス速度は上記の通り。3.5インチHDDとして、大体一般的なパフォーマンスである。
Vostro 3250(Skylake設計)のマザーボード
ドライブマウンタを取り出すと、Vostro 3250のマザーボードがよく見える。メモリスロットやLAN端子カードのスロットにアクセスする場合には、ドライブマウンタを取り外さなくてはならない。筐体サイズをスモールにするためか、マザーボードの板が吸気ファンを避けるようにえぐれたような形状をしている。なお、内部のSATAコネクタは3基あるが、ケースデザインの都合上、使うのは2基まで。
拡張スロットには、PCI Express x1(1スロット)、PCI Express x16(1スロット)を実装している。スリムな筐体のため、グラフィックカードなどの拡張カードロー・プロファイルに限られる。レビュー時点ではDELLのグラフィックカード搭載サポートがないため、自前での搭載となる。そこで電源の都合上、ローエンドGPUに限られるが、前ページで紹介したとおり、中途半端なローエンドGPUなら搭載するメリットは少ない。
ドライブマウンタの真下に当たるところ。2基のメモリスロットと無線LANカードの搭載。メモリはDDR3L -1600MHz 規格を採用している。CPU周りはもちろんだが、高耐久性の固体コンデンサがメモリスロットあたりまで点々と採用されている。
注文により異なるようだが、このVostro 3250実機では、無線LANにDELL Wireless 1801+Bluetooth4.0を搭載している。
Vostro 3250ついて、詳しくはDELLサイトにて
Vostro 3250はコンパクトでありながら、光学ドライブ内蔵、PCI Expressスロットを2基実装という拡張性がポイント。最近の内蔵GPUは高性能化しているので、無理にローエンドのグラフィックカードを搭載する必要性はないと思われる。内蔵GPUの場合は、搭載するCPUが肝心なので、第6世代Core i5の搭載をお勧めしておく。
Vostro 3250のレビューは以上。
