DELL Alienware X51の内部構造を探る
今回のレビュー機Alienware X51では、幅95mmというスリムボディでありながら大型グラフィックカードであるGeForce GTX 660を搭載しています。それは専用マウンタを使うことで実現しており、ここではグラフィックカードを始め、CPUやHDD、メモリなどのAlienware X51内部構造をチェックします。
追記：2013年9月にDELL Alienware X51がHaswell設計で新発売となりました。（Alienware X51 R2 ※当レビュー実機はR1にあたります。）DELLサイトにて最新情報を入手してください。
Alienware X51のサイドパネルを開ける
次はAlienware X51の内部構造を紹介します。如何にしてこのコンパクトボディにハイスペックパーツを格納しているのか、気になるところですね。まずAlienware X51の背面に、サイドパネルを固定しているインチネジがあるので、これを工具ドライバで外します。
Alienwareシリーズなら、せめて手回しネジの工具フリーにして欲しかったですね。PCショップでインチネジの手回しネジを別途購入してみてもいいかもしれません。ただし、Alienware X51はすでに拡張性がゼロなので、頻繁に内部アクセスすることはなさそうです。
サイドパネルを開けますが、イルミネーション用のケーブルがAlienware X51本体とそのパネルを繋いでいるので、一気に引き離してはいけません。まずは隙間程度に開けます。
イルミネーション用ケーブルは短いので、まずはAlienware X51本体のすぐ側にパネルを置いてからコネクタを外し、分離させます。サイドパネルはポリカーボネート（工業用プラスチック）ですが、裏面にはステンレスプレートが張り付いています。
サイドパネルを開けた直後の様子。まず、グラフィックカード、スロットイン式光学ドライブ、CPUファンが確認できます。
Alienware X51の内部1：CPUファン
Alienware X51のサイドパネルには吸気口が設けられていないので、ダクトを使ってAlienware X51背面吸気口から空気を取り込む構造になっています。
Alienware X51の内部2：グラフィックカード（GeForce GTX 660）の取り外し
Alienware X51のコンパクト筐体に、どうやってGeForce GTX 660を搭載することができるのか？内部を確認するまで予想もできませんでしたが、解体してみて理解しました。専用マウンタを固定しているネジを外して、真上に持ち上げます。グラフィックカードの補助電源ケーブルがついているので、持ち上げすぎないように注意です。
グラフィックカードは横置きになるため、Alienware X51のマザーボードに直接装着できません。そのため、マウンタについている中継コネクタを介して装着される構造です。
マザーボードにはPCI Express × 16が1つ。グラフィックカード以外の拡張はできません。ここにマウンタについている中継コネクタが装着されます。ちなみにここからチップセットと無線LANカードが見えます。
Alienware X51の「HDD、光学ドライブ、メモリスロット」の様子
ストレージは3.5インチHDDが1台搭載されています。グラフィックカードの吸気ファンがHDDの熱を吸気してしまうリスクがありますが、それを見込んでのことか、前面吸気ファンがすぐ横に配置されています。

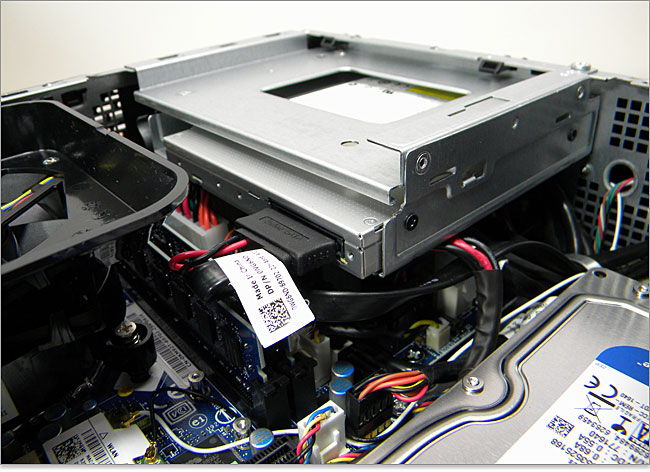

ストッロイン式の光学ドライブが専用マウンタに取り付けられています。

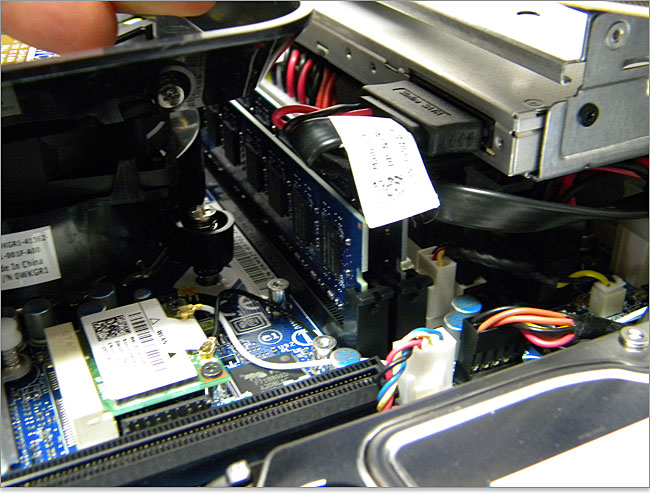

DDR3メモリスロットが2基装備されています。メモリの着脱時では、光学ドライブのコネクタを取り外す必要があります。
以上が、Alienware X51内部レポートです。かなり密集した構造なので、室温の高い部屋での長時間ゲームプレイにいささか心配です。しかし発熱しやすい電源ユニットは外付けのACアダプタ方式なので、その分、一般的なデスクトップよりも熱がこもりにくいのだと思われます。
