デュアルGPU＆水冷式クーラー対応モデルとしては、ALIENWAREシリーズ最小

ALIENWARE AURORA （R5）の内部構造レビュー

2016年7月に発売したALIENWARE AURORA-R5をレビューしている。このページでは内部構造を紹介するが、ここで導入しているALIENWARE AURORAは水冷式モデルである。空冷式とは異なる。また、注文によってパーツ構成が異なるので、そのことにご留意いただきたい。

ALIENWARE AURORA（水冷モデル）の左サイドパネルを外したところ。ドライブの着脱、グラフィックカードの着脱では、工具レスでメンテナンスができる機構になっている。エアーフローでは、前面下部の12センチ角ファンから吸気して、天井部のファン（水冷クーラーのラジエータ冷却ファン）によって上部へ排気される仕組みである。

※2016年10月時点のレビューであり、手元の実機における現状レポートである。

内部構造と、工具不要のメンテナンス性

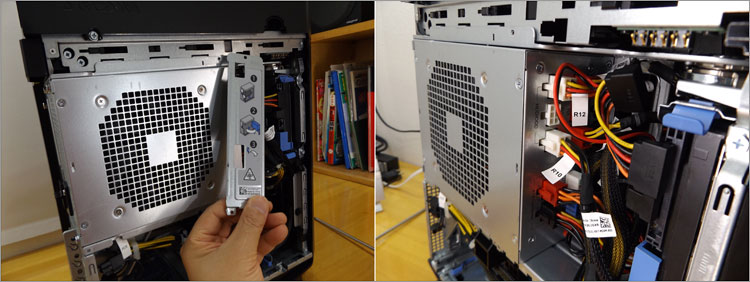

大容量850W ATX電源を縦の位置でスイングアームに配置されている。スイングアームとは、後述するが開閉稼働するマウンタである。電源ではメインとなる+12Vは3系統あり、それぞれ最大32A、48A，16Aとなっていた。ちなみに80PLUS BRONZE認証の電源ユニットなので、変換効率は保証付き。

自作でおなじみのATX電源でなので、物理的には市販品と換装が可能なパーツ。この電源ユニットでは奥行き190mmのやや大きめのものが搭載されている。

電源の縦位置配置により、電源ユニットの吸気が（サイドパネル側から）外気をダイレクトに取り込める。つまり、熱のこもるPC内部からは吸気しないメリット。

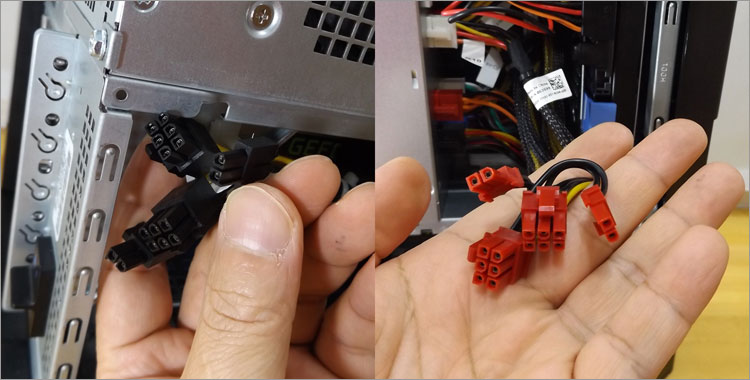

プラグイン式の電源ユニットなので、電源ユニットからのケーブル着脱が可能なタイプ。カスタマイズ次第で調整されるのだろうか・・。

今回の構成ではデュアルグラフィックではないが、PCI Expressコネクタでは、「6+2ピン × 2基」が2セットあり。

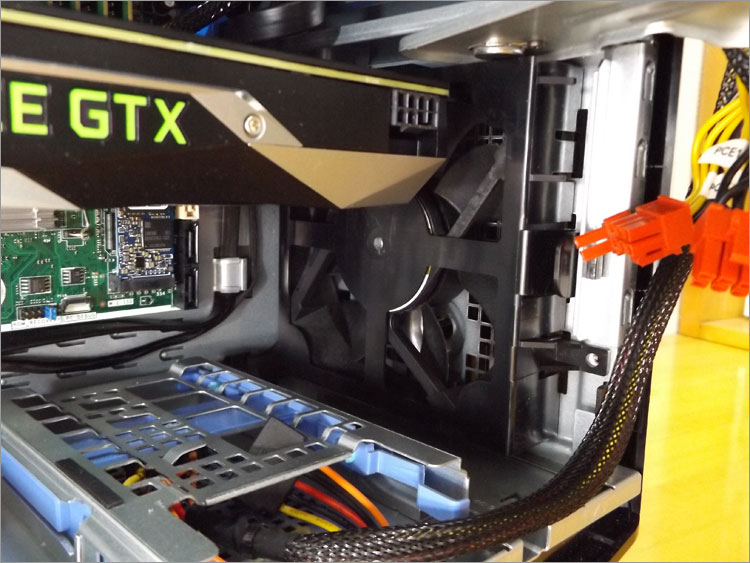

前面下部にある吸気ファン。

3.5インチ・ストレージベイ

3.5インチベイを1基装備。ブルーのマウンタをつまむだけで引き出すことができる。マウンタは挟み込むだけなのでネジフリー。耐震ゴム付き。

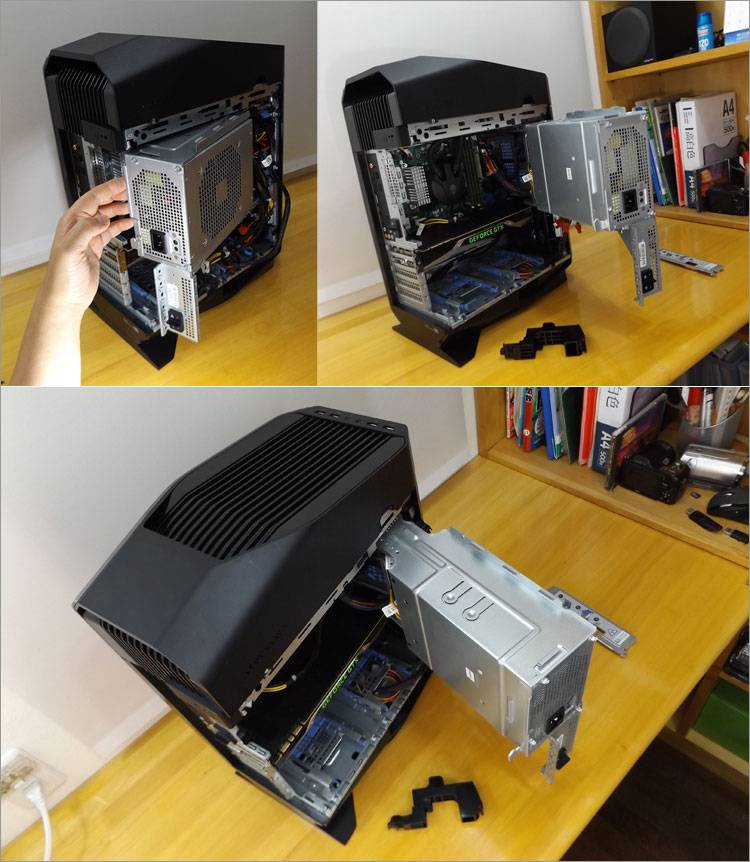

マザーボードへのアクセス（ALIENWARE AURORAのスイングアーム）

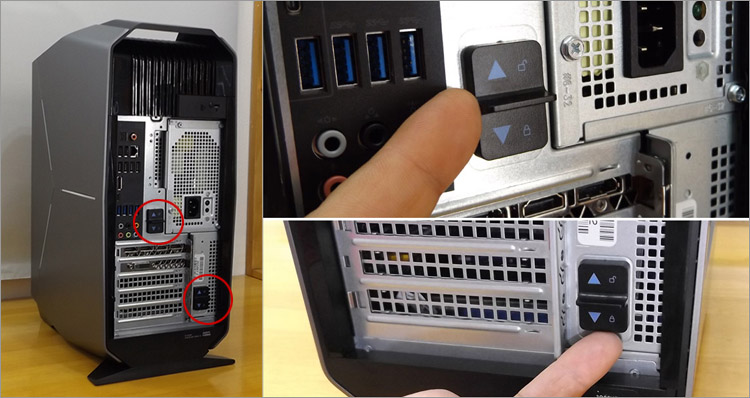

マザーボードへのアクセスは、電源を載せているスイングアームを動かす。そのスイングアームのロックを、背面のレバーで解除する。

このようにスイングアームを開く。稼働は結構重いので、風や触れた程度で閉まることはない。

CPUやメモリスロットが確認できる。

水冷クーラー周辺の様子。メモリスロットが4基。左側には無線LANカードを搭載。CPU周りは耐久性の高い固体コンデンサが搭載されている。チップ上にはヒートシンクもあり、Kシリーズを搭載したときのオーバークロックに備えているのだろう。

グラフィックカード（GeForce GTX 1080）と、PCI Expressスロット

ここで搭載しているグラフィックカードは、NVIDIA GeForce GTX 1080 8GB GDDR5X。（選択により構成は異なる）
残るは、PCI Express × 4、PCI Express x16のスロット。グラフィックカードのファンの下辺りにM.2 SSDを搭載。デュアルグラフィックにした場合は、このスペースも密集することになる。デュアルグラフィックに関しては、前面吸気ファンからの風を当てるのみで、特別な冷却システムではない。なお、このグラフィックカードは長さが265mmある。このコンパクトな筐体によく収まったものだ。

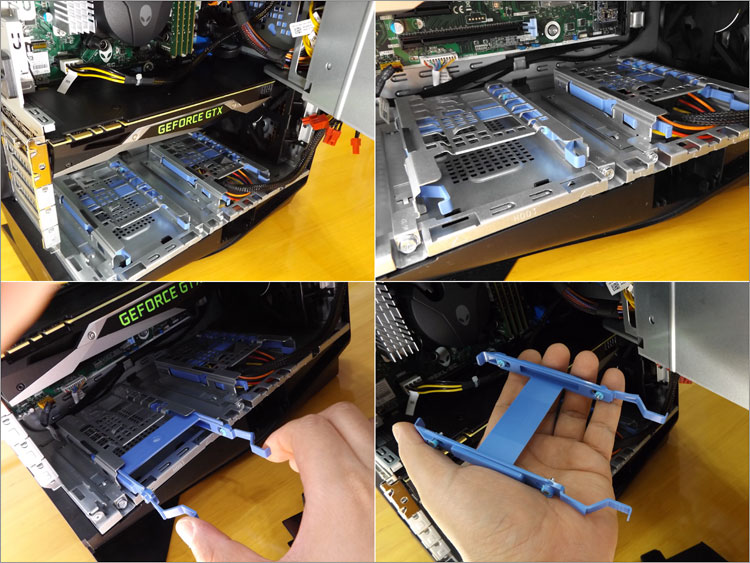

2.5インチ・ストレージベイ

2.5インチ・ストレージベイが2基。これも3.5インチと同様に、ブルーのマウンタをつまむだけで引き出すことができる。マウンタは挟み込むだけなのでネジフリー。耐震ゴム付き。

ALIENWARE AURORA（R5）のレビューは以上！

ALIENWARE AURORA-R5！詳しくはDELLサイトへ

2016年10月論評 Skylake設計

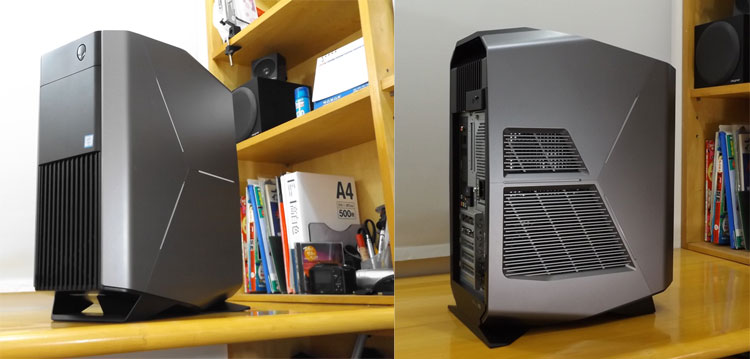

デュアルグラフィック＆水冷式クーラー対応モデルとしては、ALIENWAREシリーズ最小 DELL ALIENWARE AURORA-R5 R5となったALIENWARE AURORAでは、デュアルグラフィックおよび、水冷式クーラー対応モデルとしては、ALIENWAREシリーズ最小筐体となる。やや厚みはあるが、ミニタワーと同じくらいの設置スペースで置ける。ストレージでは、3.5インチベイ1基、2.5インチベイ2基、M.2スロット1基（PCI Express接続）の拡張性がある。3箇所にイルミネーション設定が可能。天井面から排気される効率の良いエアーフローとなっている。 これまでデュアルグラフィック対応のALIENWAREシリーズは、無茶苦茶巨体であったが、ALIENWARE AURORA-R5では設置性のハードルがかなり低い。それでいて、ストレージの拡張性もそれなりにあることもメリット。
