電源ユニット交換事例:DELL Inspiron 580編
エントリーモデル・ミニタワー型パソコンでの、ATX電源交換をレポートします。交換対象モデルはDELLのInspiron 580です。エントリーモデルとハイエンドモデルとで、性能の差を左右しているのは、電源容量とグラフィックカードのグレードでしょう。特にゲーム用途であればCPUは2の次といえるでしょう。
Core i3-530がハイエンドの世界・・・なんて嘲笑しないで、グラフィックに注目したコンテンツとしてご覧ください。そもそもハイエンドの定義なんてなく、価値観なんて人様々でしょう。(確かにショップでCore i3-530搭載ハイエンドモデルといったら、ショップを疑っちゃいますけどね。ちょっと大げさな意味でハイエンドPCと言ってみただけ。)
当然のことながら大容量の電源でないと、補助電源のいるハイエンドグラフィックカードは搭載できません。根本的に同時期のパソコンであればプラットフォーム(基本設計)に違いはありません。高容量のATX電源を搭載すれば、ハイエンドのグラフィックカードが搭載できるわけで、エントリーモデルだって高性能化が可能なんです。
上記写真を見て分かるように、Inspiron 580はATX電源が採用されており、ビスを4本外し、既存の電源を取り外します。
メーカーパソコンのエントリーモデルでは、高級電源を採用することはないでしょう。

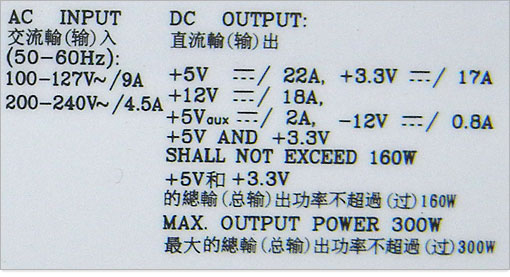

Inspiron 580ではトータル容量は300Wですが、「+12V」は最大18Aまでと記載されています。ワット数では216Wですね。しかも、+12Vが1系統しかないところが、ローエンドっぽいですね。

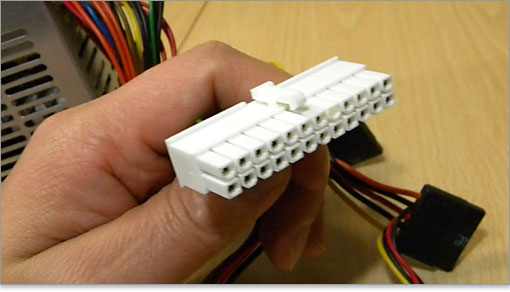

Inspiron 580の24ピン メインコネクタ。マザーボード用供給です。

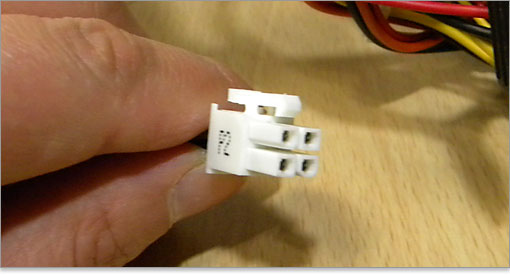

Inspiron 580の12Vコネクタ。4ピンで、CPU用の電源供給。
Inspiron 580のSATA電源コネクタは計4つ。SATA規格のHDDや光学ドライブ用です。

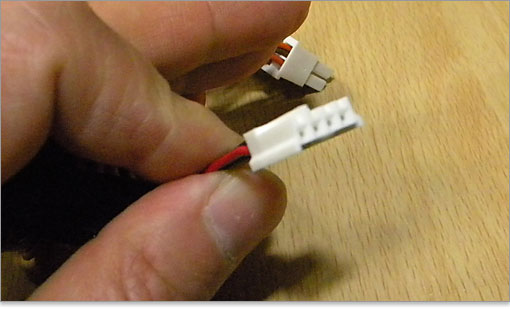

Inspiron 580のFDDコネクタ。FDDはもはや搭載する余地はないので不要なコネクタです。PCI Express電源コネクタがないので、補助電源のいるグラフィックカードは搭載できません。ローエンドということもあり、最小限のコネクタ類と300Wと少なめの電源容量です。
CORE POWER 400Wに交換
右側、スチールカラーのがInspiron 580のATX電源ユニット。サイズは幅150×高さ86×奥行140mm。そして左側にあるCORE POWER 400Wと交換します。これでPCI Express電源コネクタが追加されるので、補助電源のいるグラフィックカードも搭載できるわけです。

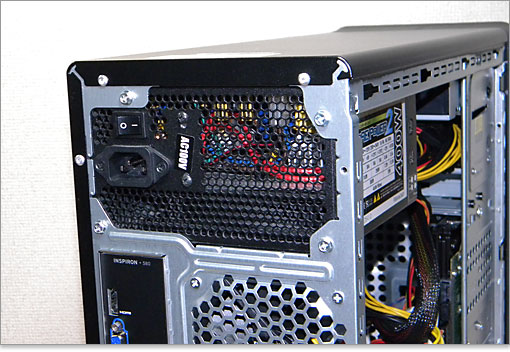

交換したATX電源ユニットを、背面からネジ4本でとめます。
それぞれ、マザーボー等ドにコネクタを接続。

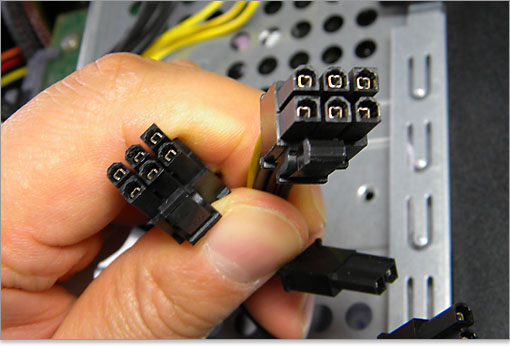

電源交換でPCI Express電源コネクタ6ピン×2を確保できました。補助に2ピンあるので、「8ピンが1つ、6ピンが1つ」でも対応できます。
次はハイエンド・グラフィックカードを搭載していきます。エントリーパソコンは大概、グラフィックカード無しの購入ができますので、電源交換&独自のグラフィックカードの搭載を見込んだ購入もありですね。中途半端なグラフィックカードはかえって予算の無駄ですので。
搭載するグラフィックカードはGeForce GTX 460。ローエンドのグラフィックカードなら補助電源がいらないので、そのまま取り付ければいいのですが、GeForce GTX 460ほどのメインストリームクラスになると、消費電力が高くなるので補助電源が必須になります。
GeForce GTX 460に必要な補助電源コネクタは、PCI Express電源コネクタ6ピン×2つです。(ちなみに省エネ版では6pin×1でいいらしい)。消費電力は最大160Wとなっており、むろん、Inspiron 580の既存電源(300W)では対応できません。今回は実験的に400W電源で試しますが、通常版のGeForce GTX 460は500W以上の電源ユニットが推奨されており、400Wであれば省エネ版が推奨されています。
搭載したCORE POWER2 400Wは「+12V」が2系統で、最大出力は各18A。総合で290Wなので何とかいけるでしょう。今回は実験なのでいいですが、実用として長時間ゲームをするのであれば、やはり500W以上の電源を搭載しておきましょう。
GeForce GTX 460のグラフィックカードに、補助電源であるPCI Express電源6ピン×2コネクタを装着。
GeForce GTX 460をPCI Express×16スロットに搭載。
ブラケット部分をしっかり固定します。
GeForce GTX 460のグラフィックカードは大型な部類ですが、Inspiron 580でも充分搭載できます。搭載するパソコンの内部スペースも事前に確認しておきましょう。

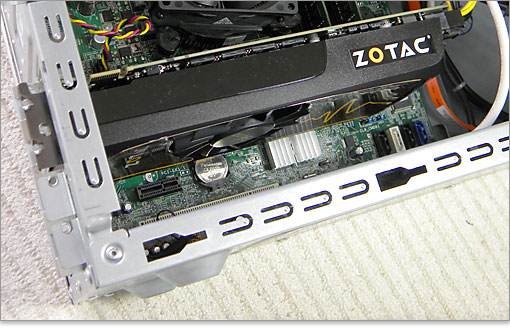

ハイエンド系のグラフィックカードは、冷却ファンの厚みもあるため、2スロット分を占拠することがしばしば。ちなみにInspiron 580では、PCI Express×1スロットとPCIスロットにはまだ空きがあります。

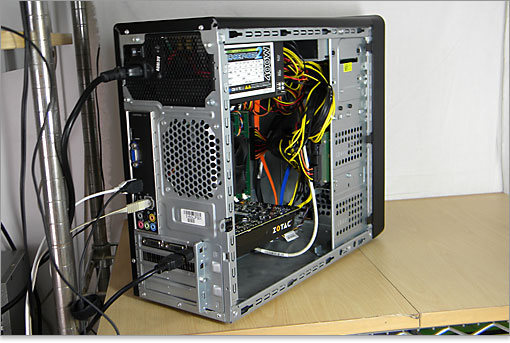

Inspiron 580の背面を見たところ。GeForce GTX 460のグラフィックカードで2スロットを占拠していますね。DVI端子2つとMini HDMI端子を装備しています。後はGeForce GTX 460の製造元であるNVIDIAからドライバをダウンロードしてインストール。
ローエンド機がハイエンド機に
電源を交換し、ハイエンドグラフィックカードを搭載したInspiron 580がどれくらいのパワーアップをしたかというと・・。
OS | Windows 7 Home Premium 64bit | Windows 7 エクスペリエンス インデックスのスコア |
プロセッサ | インテル Core i3-530 (2.93GHz, 4MB L3キャッシュ) |
6.9 |
メモリ | 4GB (2GBx2) DDR3-SDRAMメモリ | 5.9 |
プライマリ ハードディスク |
320GB SATA HDD(7200回転) | 5.9 |
OS、CPU、メモリ、HDDに変更はありません。
グラフィックス | インテル HDグラフィックス(733MHz) | 4.8 |
ゲーム用 グラフィックス |
5.2 |
インテル HDグラフィックスのときのグラフィックスコア。つまりグラフィックカード非搭載でのパフォーマンスです。グラフィックスが4.8,ゲーム用 グラフィックスが5.2。本格的なゲームにはスペックが足りません。
GeForce GTX 460 768MB DDR5を搭載したときのスコア | ||
グラフィックス | 独自にカスタマイズ搭載 GeForce GTX 460 768MB DDR5 (※ATX電源ユニットも交換) |
7.5 |
ゲーム用 グラフィックス |
7.5 |
GeForce GTX 460 768MB DDR5を搭載後、グラフィックパフォーマンスが著しくアップしています。ゲームのベンチマークテストでは以下のとおりの変化がありました。
モンスターハンター フロンティア オンラインベンチマーク第2弾【絆】【解像度 1280×720】
GeForce GTX 460 768MB DDR5 | ||
スコア | 12441 | |
インテル HDグラフィックス | ||
スコア | 757 |
ロスト プラネット2のベンチマーク DirectX 9.0cでチェック
解像度 1280×720 (テストタイプAの結果)
GeForce GTX 460 768MB DDR5 | ||
90.3 fps | RANK A シーン1⇒100.1 シーン2⇒86.8 シーン3⇒82.6 |
|
インテル HDグラフィックス | ||
7.3 fps | RANK D シーン1⇒6.5 シーン2⇒7.1 シーン3⇒8.5 |
ストリートファイター4のベンチマーク結果 設定解像度 1280×720
GeForce GTX 460 768MB DDR5 | ||
RANK A ⇒ 快適にプレイできる環境。より高度な設定も可能。 |
||
インテル HDグラフィックス | ||
RANK E ⇒ プレイをするにはスペックが不足している。 |
ラストレムナントのベンチマーク結果 (設定解像度 1280×720)
GeForce GTX 460 768MB DDR5 | ||
Average FPS | 133.58 | |
インテル HDグラフィックス | ||
Average FPS | 12.22 |
デビル メイ クライ4のスコア(解像度 1280×720) DirectX 10でチェック
GeForce GTX 460 768MB DDR5 |
RANK S ⇒ すべての動作において快適に動作。
シーン1⇒223.46 |
インテル HDグラフィックス |
RANK D ⇒ 動作するのは難しい。
シーン1⇒18.35 |
バイオハザード5のベンチマーク結果 解像度設定 1280×720
GeForce GTX 460 768MB DDR5 | ||
RANK S ⇒ すべてのシーンで非常に快適に動作します。 |
||
116.8 fps | エリア1⇒188.5 エリア2⇒99.3 エリア3⇒98.2 エリア4⇒105.3 |
|
インテル HDグラフィックス | ||
RANK C ⇒ 動作が重く、プレイに支障あり。 |
||
13.6 fps | エリア1⇒14.1 エリア2⇒13.9 エリア3⇒11.8 エリア4⇒14.7 |
ロスト プラネット エクストリームコンディションのベンチマーク 解像度 1280×720
GeForce GTX 460 768MB DDR5 | Snowシーン⇒152 / Caveシーン⇒75 |
インテル HDグラフィックス | Snowシーン⇒11 / Caveシーン⇒14 |
メーカーパソコンのローエンド機をハイエンド機に改造するのもなかなか楽しいです。ただし、メーカー保証から外れてしまうことも忘れずに。
