DVDドライブの構造を見てみよう！

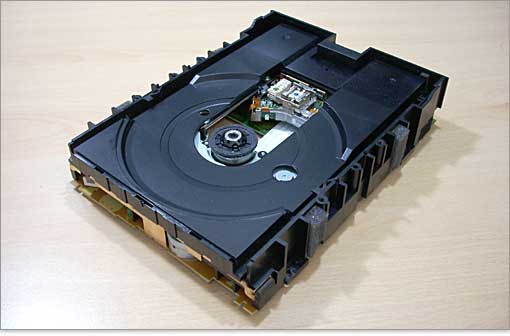

光学ドライブを解体
DVD+/-Rドライブの内部を解体して観察してみます。上記写真は、鉄板で覆われたボディを外して、むき出しになった状態です。ちなみに家電DVDレコーダに内蔵されていたドライブですが、パソコン用と全く同じです。

斜めから見たところ
中央にはディスクの穴をロックする軸と、その横にはスライド移動する「読み書きヘッド」が見えます。

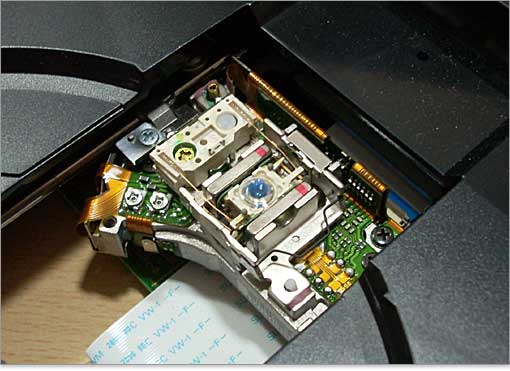

ディスクの読み書きヘッド

読み書きヘッドの中央には、ピックアップ･レンズが見えます。光学ドライブ（DVD+/-Rドライブ）はDVD-Rだけでなく、CD-Rの読み書きもできますが、だからといってピックアップ・レンズは別になっていないようです。

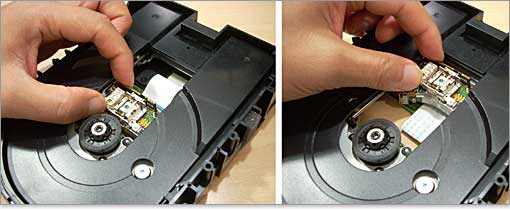

ヘッド部分はこのように上下に動く
読み書きヘッドはこのようにスライド移動します。これでディスクの記録されたエリアにアクセスします。順を追って再生する場合には、内側から外側へとヘッドが移動します。レコードとは反対ですね。

ディスクを固定する軸

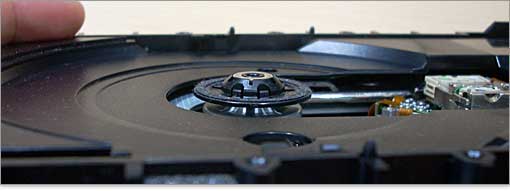

ロックするパーツ
ディスクの穴をロックする軸を見てみましょう。ディスクトレイを閉じた場合には、このように盛り上がってディスクを固定します。

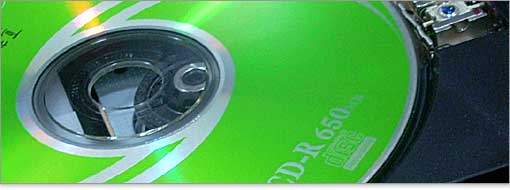

実際にディスクがロックされている様子。

ロックするパーツ2
トレイが引き出されると、ロックする軸が下がり、ディスクが取り出されます。

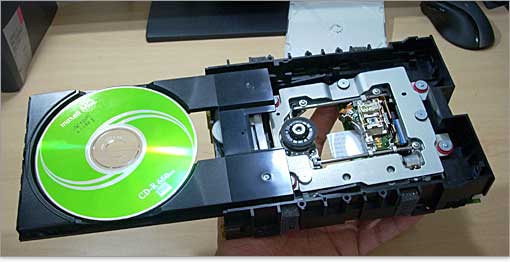

パソコン購入の知識の余興で光学ドライブを解体
ディスクトレイが引き出されているときは、このような内部状況です。

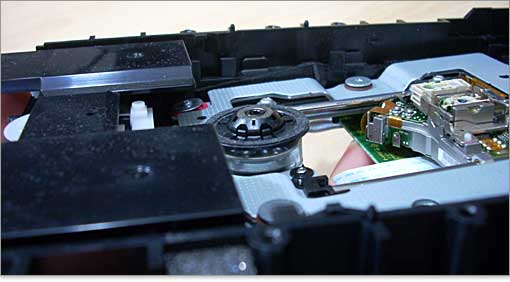

ロックするパーツ。光学ドライブの仕組み
トレイが引き出されて、ロックする軸が下った様子。

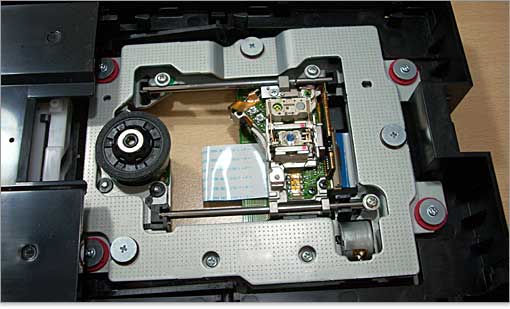

光学ドライブメカ部分。
トレイを引き出したら見えるメカ部分。

強制イジェクト機構

光学ドライブ強制イジェクト
親指で押しているところが強制イジェクトのメカ部分。トレイが引き出せなくなったとき、細い穴にピンを挿して、強制的に引き出すところです。物理的にはギアが動かされることで強制排出される仕組みです。

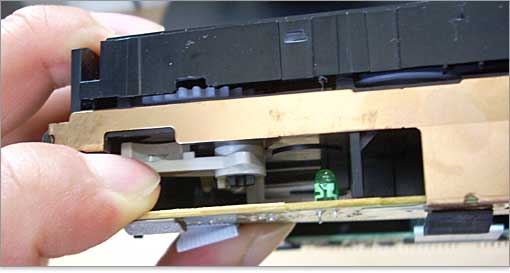

強制イジェクトアップ写真
隙間から見える大きなギアが動き、トレイが出てきます。

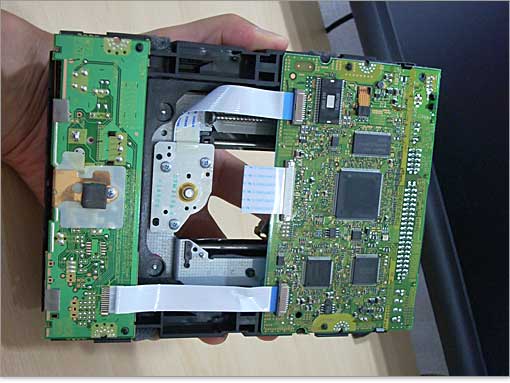

基板

ドライブの裏面は基盤が取り付けられています。
