単体グラフィックと、統合型グラフィック


私たちはパソコンを操作するとき、OS(Windows)を通じて視覚的に操作しています。アイコンをみてファイルを探したり、ウインドウを開いたりしますよね。またDVDなどの動画をみたりゲームをしたりと、コンピューターは絶えず画像処理を行っています。
そもそも、コンピューターそのものは視覚的にデータ処理しているわけではありません。パソコン内部で処理された情報を人間がわかるようにグラフィック化してくれているのです。これらの画像処理を担当しているのがグラフィック・コントローラで、処理された画像データを液晶モニタに出力する役割もあります。

グラフィックコントローラの役割は、基本的な操作のための簡単なグラフィック化から3Dゲームのような高度なグラフィック化まで幅が広いです。当然、後者のほうが導入コストがかかります。例えば3Dゲームでキャラクターを操作するとき、右を向くように指示を出せば瞬時にグラフィック処理されて右に向きます。この処理が遅かったらどうでしょう?ゲームになりませんよね。ですから高度なグラフィック処理にはそれなりに高性能なグラフィックコントローラが必要なのです。

グラフィックコントローラには、単体グラフィック統合型グラフィックの2タイプがあり、特にグラフィック処理能力を求めるユーザーは単体グラフィックの搭載が必須です。

単体グラフィックとは

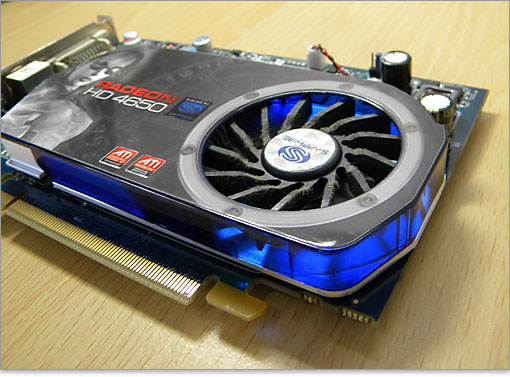

グラフィックカードまたの名をグラフィックカードを搭載している写真
単体グラフィックとは、デスクトップパソコンで言うとグラフィックカードのことと理解すればいいのですが、もう少し厳密に言うと、グラフィックカードに搭載されているGPUのことを指します。単機能半導体という意味から、単体グラフィックのことをディスクリート・グラフィックと呼ぶ場合もあります。


GPU(Graphics Processing Unit )はグラフィック処理専門の頭脳チップ。CPUと違って、単調で膨大なデータ処理を高速に処理するのが得意です。高度な3DゲームやCG制作においてはGPUの選択がシビアになってきます。


GPUは発熱が高いため、ファンなどの冷却装置が取り付けられています。

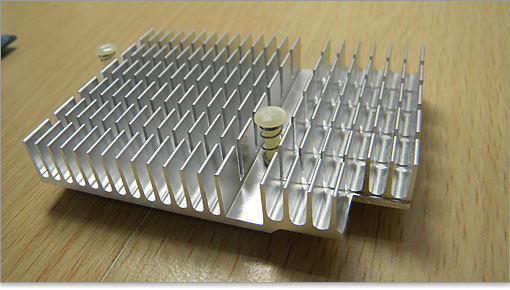

ヒートシンク
冷却装置のひとつであるヒートシンクは、熱伝導のいいアルミ製で、空気に触れる表面積を広くした形状です。ファンではないので風きり音がなく、静音性に優れますが、比較的低発熱なローエンド・グラフィックカードに採用されます。ヒートシンクはチップセットなどの冷却用にもみられます。

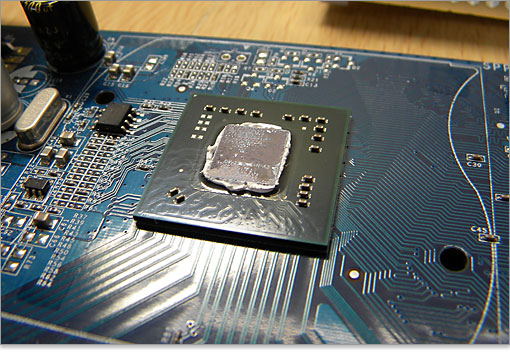

冷却装置を取り外すと、グラフィックカードにGPUが搭載されていることがわかります。

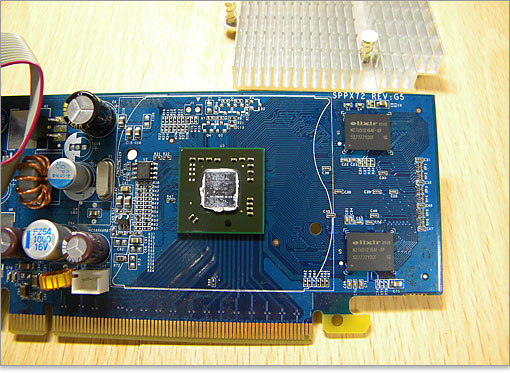

グラフィックカードにはビデオメモリも搭載されています。ビデオメモリとはGPUが処理するための情報を一時保存するメモリで、CPUとメインメモリとの関係に似ています。
つまりは、グラフィックカードそのものがパソコンと同じような構造となっています。

RADEON HD 4650の搭載完了。
グラフィックカードのメリットは着脱が可能なこと。電源容量と設置スペースが許せば、交換が可能です。

DVI端子で液晶モニタと接続。グラフィックカードによって、DVIやHDMI端子
グラフィックカード搭載した場合は、拡張スロットから見えるグラフィックカードの端子とモニタとを接続します。また、モニタを2台同時接続するデュアルモニタなどが可能になります。

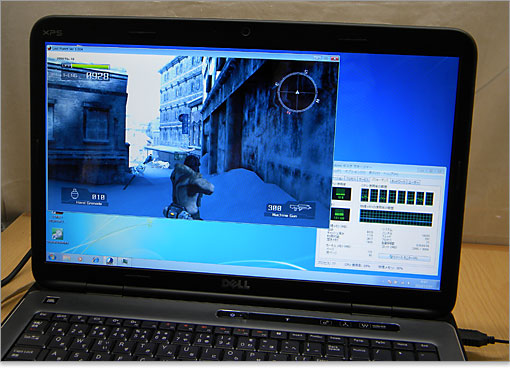

ノートパソコンではグラフィックカードではないので、GPUの直付けとなり交換は困難となります。ノートパソコンの場合は、とくにGPU選びがシビアとなります。

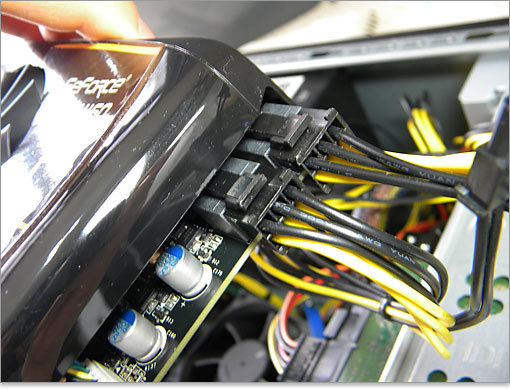

GeForce GTX 460のグラフィックカード
補助電源が必要になるグラフィックカードほど、高性能なものが多いです。また、補助電源がいらないグラフィックカードであれば、大体がローエンドです。

統合型グラフィック

インテル HDグラフィックス仕様
グラフィックカードを搭載しない場合は、画像処理に単体のGPUを採用しないことになりますが、その場合は統合型グラフィックが採用されます。
統合型グラフィックは、グラフィックカードおよびGPUのように単独のものではなく、コンピューター自体に組み込まれている内蔵機能と考えれば分かりやすいです。
統合型グラフィックは、「中枢チップであるチップセットに内蔵されているタイプ」、「CPUに内蔵されているタイプ」があります。インテル仕様ではCPUに内蔵されているのが主流です。なお、グラフィックカードを搭載した場合は、統合型グラフィックの機能が無効化されます。


インテル Core i3やCore i5の一部にはCPU内部にグラフィック機能を内蔵しており、これが統合型グラフィックとなります。インテル HDグラフィックと呼ばれています。

背面を見たところ。
統合型グラフィックで画像処理を行うパソコンには、拡張スロットにグラフィックカードは見えません。

デジタル出力が可能なHDMI端子と、昔から使われているアナログ出力のVGA端子をオンボード装備。
モニタとの接続は、マザーボードから直接でている端子を用います。統合型グラフィックは時代と共に性能が向上しており、インテル HD グラフィックスでは、地デジ視聴やブルーレイ映画の視聴などHDコンテンツに使える性能があります。ネットユーザー~HD動画の視聴などのライトユーザーには十分です。ただし、高度な3Dゲームをプレイ出来るほどの性能はなく、現行のローエンド・グラフィックカードよりも劣ります。CPU自体の負担が大きくなることも否めません。

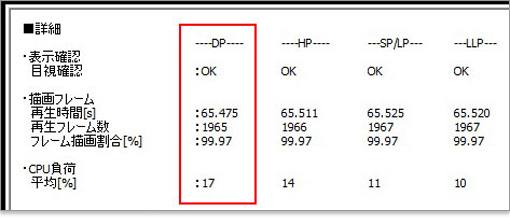

Inspiron 580(Core i3-530、インテル HDグラフィックス稼動時)の結果
地デジ対応チェック(Core i3-530、インテル HDグラフィックス稼動時)の結果
インテル HDグラフィックス稼動時で地デジ対応チェック。最高画質(DP)においてもこま落ちなしで、フレーム描画割合99.97%を記録。CPUの負担も17%で済んでいます。
